Замена трубы топливного распределителя в системе впрыска топлива - le5 или le9

1. Разгрузите давление топливной системы. См. Понижение давления топлива : Без CH 48027-100 → CH 48027-100 .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Снять выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9 .
4. Снять крышку впускного коллектора. См. Замена крышки впускного коллектора : LE5 или LE9 .

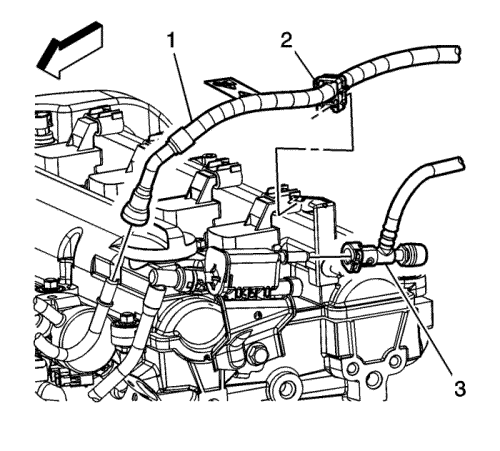

5. Отсоединить быстроразъемный фитинг линии подачи топлива (1) от трубы топливного распределителя. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .
6. Отсоединить электрический разъем жгута проводов двигателя от датчика абсолютного давления в коллекторе (MAP).
7. Отсоединить электрический разъем жгута проводов топливной форсунки от электрического разъема жгута проводов двигателя.



8. Снимите болты узла впрыска топлива на трубе топливного распределителя.

Примечание: Осторожно снимайте узел топливного распределителя впрыска топлива во избежание повреждения распылительных наконечников топливных форсунок.

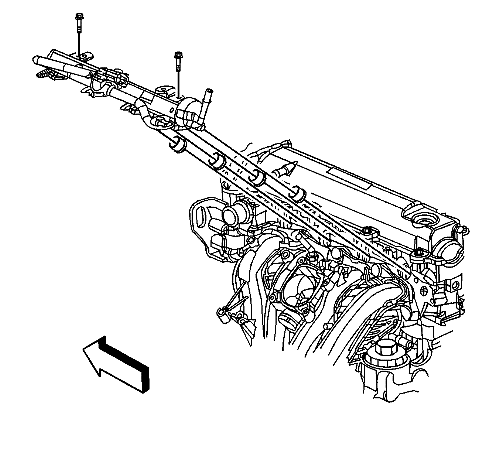

9. Потяните назад и вверх топливный распределитель впрыска топлива в сборе, чтобы отсоединить топливные форсунки от отверстий поршневых камер цилиндров.
10. Снимите узел впрыска топлива на топливной рампе.

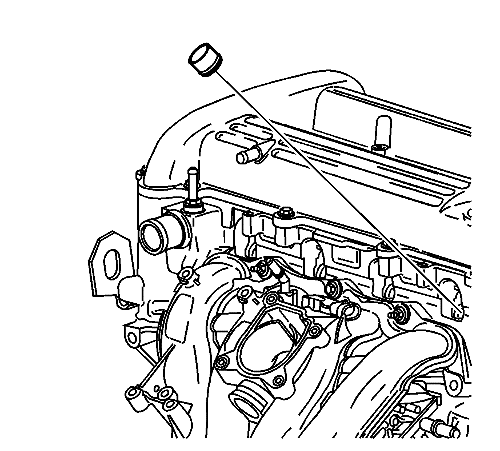

Примечание: Распылительные наконечники топливных форсунок могут находиться на топливных форсунках или в отверстиях поршневых камер цилиндров. В любом случае вытащите и выбросьте все 4 распылительных наконечника топливных форсунок.

11. Снять и выбросить распылительные наконечники топливных форсунок.

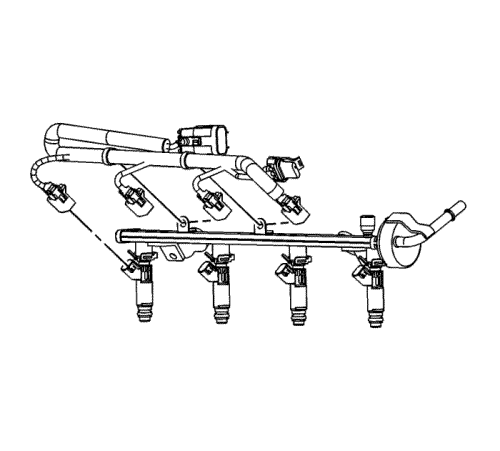

12. Отсоединить электрические разъемы жгута проводов топливных форсунок от топливных форсунок.
13. Снять зажимы жгута проводов топливных форсунок с топливного распределителя впрыска топлива в сборе.
14. Снять жгут проводов топливных форсунок с топливного распределителя впрыска топлива в сборе.
15. При необходимости снять топливные форсунки. См. Замена топливной форсунки .

Примечание: Если топливный распределитель впрыска топлива в сборе и топливные форсунки сняты и заново установлены без их разбора, то установить нужно только НОВЫЕ нижние уплотнительные кольца. Если топливный распределитель впрыска топлива в сборе был заменен, то требуется установить НОВЫЕ верхние и нижние уплотнительные кольца.

1. При необходимости установить топливные форсунки. См. Замена топливной форсунки .



2. Установить жгут проводов топливных форсунок на топливный распределитель впрыска топлива в сборе.
3. Установить зажимы жгута проводов топливных форсунок на топливный распределитель впрыска топлива в сборе.
4. Подсоединить электрические разъемы жгута проводов топливных форсунок к топливным форсункам.



5. Смазать НОВЫЕ распылительные наконечники топливных форсунок чистым моторным маслом.
6. Установить НОВЫЕ распылительные наконечники топливных форсунок на отверстия поршневых камер цилиндров.
7. Смазать уплотнительное кольцо топливной форсунки чистым моторным маслом.



8. Направьте топливные форсунки вниз и опустите их в отверстия поршневых камер цилиндров.
9. Осторожно надавите на топливный распределитель впрыска топлива в сборе, чтобы полностью установить топливные форсунки в отверстия поршневых камер цилиндров.

Осторожно: См. Предупреждение о крепежных деталях во введении.

10. Установить болты узла топливных форсунок на трубе топливного распределителя.

Затянуть
Затянуть болты с усилием 10 Н·м (89 фунт дюймов).

11. Подсоединить электрический разъем жгута проводов топливной форсунки к электрическому разъему жгута проводов двигателя.
12. Подсоединить электрический разъем жгута проводов двигателя к датчику абсолютного давления в коллекторе (MAP).



13. Подсоединить быстроразъемный фитинг (1) линии подачи топлива к трубе топливного распределителя. См. Металлический буртик - Быстроразъемное соединение - Техническое обслуживание .
14. Установить крышку впускного коллектора. См. Замена крышки впускного коллектора : LE5 или LE9 .
15. Установите выпускной воздуховод воздушного фильтра. См. Выпускной воздуховод воздушного фильтра Замена : LE5 или LE9 .
16. Присоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
17. Проверить, нет ли утечек топлива, действуя по приведенной ниже инструкции:

17.1.

Заглушить двигатель на 2 секунды, затем включить зажигание.

17.2.

Выключить зажигание на 10 секунд.

17.3.

Включить зажигание.

17.4.

Убедитесь в отсутствии утечек топлива.
