Замена электромагнитного клапана продувки адсорбера системы улавливания паров топлива - ld9

Предупреждение. См. Предупреждение об отключении аккумулятора во введении.




1. Отсоединить минусовой провод аккумуляторной батареи.

Осторожно: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

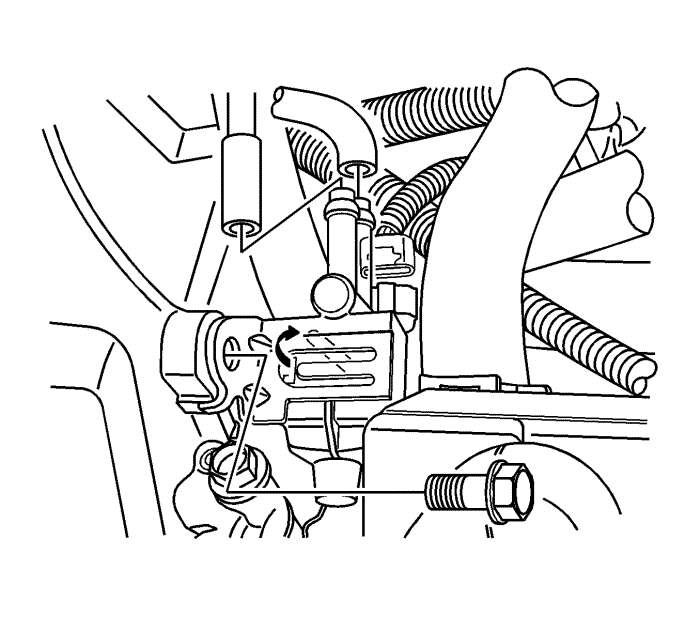

2. Отсоедините разъем электромагнитного клапана адсорбера системы улавливания паров топлива (EVAP).
3. Отсоединить вакуумные шланги от электромагнитного клапана продувки адсорбера СУПБ.
4. Открутить болт кронштейна электромагнитного клапана продувки адсорбера СУПБ с впускного коллектора.
5. Освободить электромагнитный клапан продувки адсорбера СУПБ от крепежного кронштейна.

1. Присоединить электромагнитный клапан продувки адсорбера СУПБ к крепежному кронштейну.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установить электромагнитный клапан продувки адсорбера СУПБ и крепежный кронштейн на впускной коллектор и закрутить болт.

Затянуть
Затянуть болт кронштейна электромагнитного клапана продувки адсорбера системы evap с моментом 5 Н·м (44 фунт дюйма).

3. Присоединить вакуумные шланги к электромагнитному клапану продувки адсорбера СУПБ.
4. Присоединить разъем электромагнитного клапана адсорбера СУПБ.
5. Присоединить минусовой провод аккумуляторной батареи.
