Осмотр и очистка распредвала

Специальный инструмент

ge 7872 Циферблатный индикатор с магнитным основанием

Эквивалентные местные инструменты см. Специальный инструмент .

1. Очистить распредвал в растворителе.

Предупреждение. См. Предупреждение о защитных очках во введении.

2. Просушить распределительный вал сжатым воздухом.

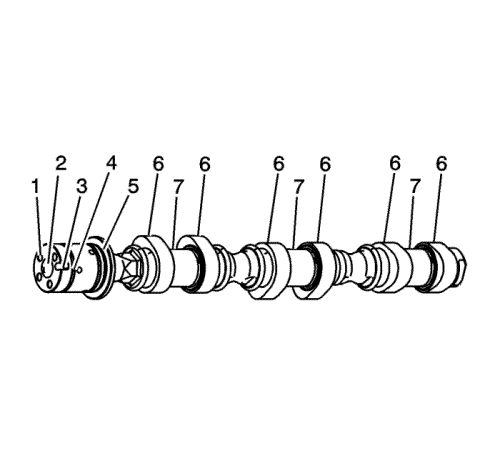

1. Осмотреть отверстия (1) в распределительном валу, предназначенные для подачи масла в фазовращатель коленчатого вала, и проверить, нет ли в них загрязнений, засорений или закупорки.
2. Проверить отсутствие повреждения резьбового отверстия (2).
3. Проверить, нет ли повреждений или износа выреза (3) для установки фазовращателя.
4. Проверить, не повреждены ли уплотнительные канавки (4) распределительного вала.
5. Проверить, не повреждена ли поверхность (5) распределительного вала, которая воспринимает осевое усилие.
6. Осмотреть кулачки (6) и шейки (7) распределительного вала, проверяя на следующие дефекты:

•	Слишком большие выемки и точечная коррозия

•	Изменение цвета от перегрева

•	Деформация в результате чрезмерного износа, в особенности кулачков распределительного вала

7. В случае обнаружения любого из перечисленных выше дефектов заменить распределительный вал.

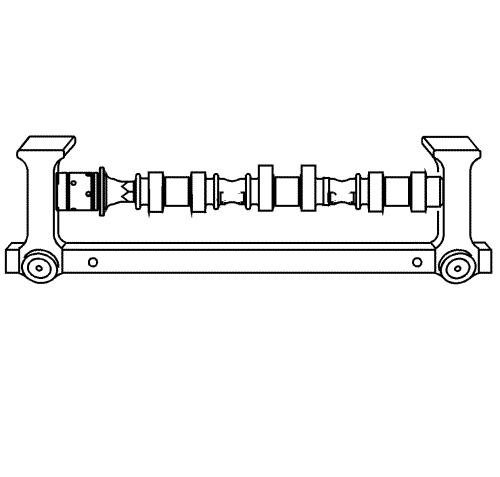

1. Установив распределительный вал в подходящее приспособление, выполнить измерения для определения износа.

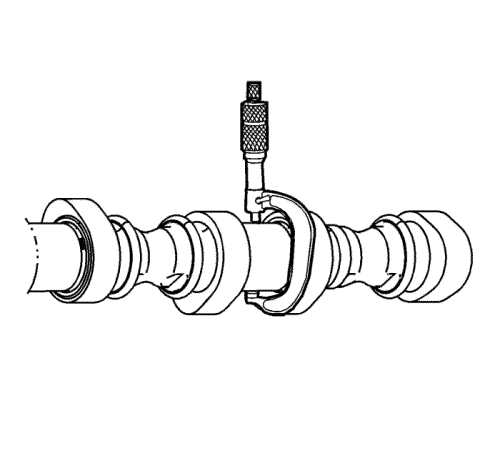

2. Измерить микрометром диаметр и некруглость шеек распределительного вала. См. Механические параметры двигателя : LF1 .

•	Если диаметр меньше значения, указанного в технических данных, то заменить распределительный вал.

•	Если некруглость превышает значение, указанное в технических данных, то заменить распределительный вал.

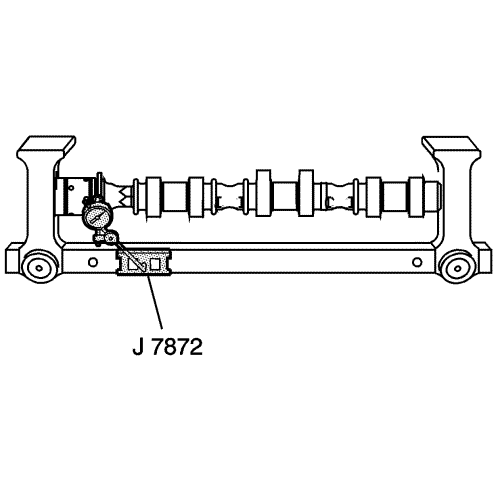

3. Измерить осевое биение распредвала с помощью индикатора ge 7872. См. Механические параметры двигателя : LF1 .

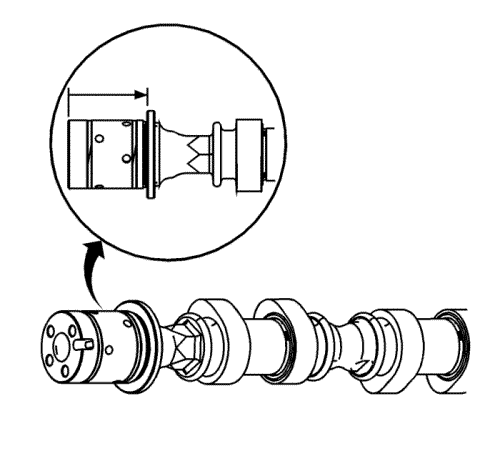

4. Пользуясь микрометрическим нутромером, определить износ упорного буртика распределительного вала, измерив расстояние до него. См. Механические параметры двигателя : LF1 .

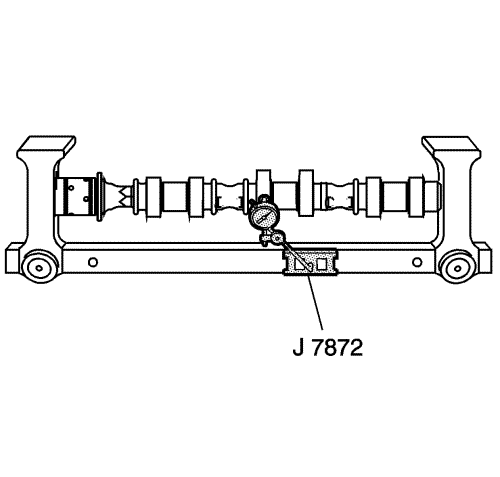

5. Измерить биение поверхности упорной стенки распредвала с помощью индикатора ge 7872. См. Механические параметры двигателя : LF1 .
6. Заменить распределительный вал, если он поврежден или его износ выходит за пределы, указанные в технических данных. Механическая обработка распределительного вала не допускается.

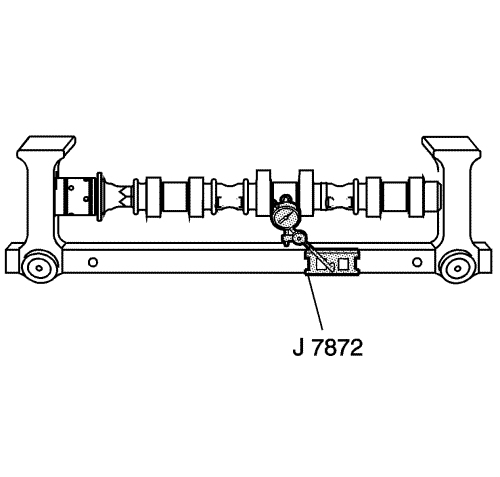

7. Измерить износ кулачков распредвала с помощью индикатора ge 7872.

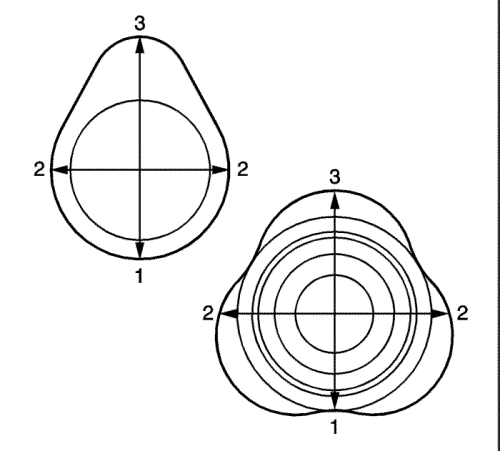

8. Установить измерительный щуп индикатора ge 7872 на окружность основания (1) кулачка распредвала.

8.1.	Установить индикатор ge 7872 на ноль.

8.2.	Вращая распределительный вал, обеспечить расположение кончика измерительного щупа циферблатного индикатора в самой высокой точке (3) кулачка. Показания в этой точке равны подъему кулачка распределительного вала. См. Механические параметры двигателя : LF1 .

8.3.	Если полученный результат измерения значительно меньше указанного в технических данных, то заменить распределительный вал, т.к. в противном случае характеристики работы двигателя будут ухудшены.
