Captiva

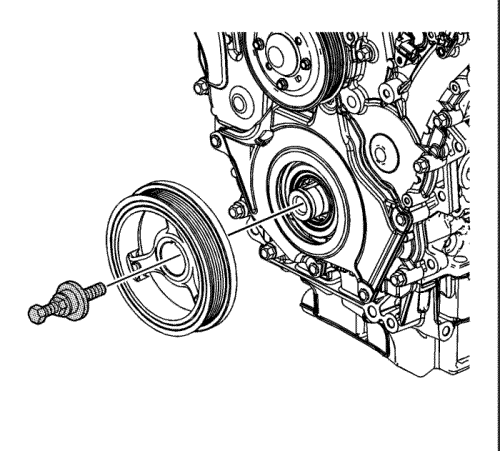

Установка противовеса коленчатого вала

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Стопорный инструмент en 46106 необходимо установить на маховик.
2. Использовать оправку для запрессовки en 41998-b, гайку, подшипник и шайбу для установки противовеса коленчатого вала.




Примечание: Не следует смазывать уплотнительные кромки переднего масляного сальника коленчатого вала или уплотнительные поверхности противовеса коленчатого вала. Противовес коленчатого вала устанавливают в сухое уплотнение.

3. Нанести смазку внутрь отверстия втулки противовеса коленчатого вала.



4. Разместите балансир коленвала в положении на коленвале.
5. Завернуть оправку для запрессовки en 41998-b в коленчатый вал. Прежде чем запрессовывать противовес коленчатого вала, следует убедиться, что оправка для запрессовки en 41998-b завернута, как минимум, на 10 ниток резьбы.
6. Запрессовать противовес коленчатого вала в требуемое положение, затягивая гайку на оправке для запрессовки j 41998-b до тех пор, пока большая шайба не выйдет наружу на конце коленчатого вала.
7. Снять оправку для запрессовки en 41998-b.



8. Завернуть НОВЫЙ болт противовеса коленчатого вала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

9. Затянуть болт противовеса коленчатого вала.

9.1.	Затянуть болт противовеса коленчатого вала с моментом затяжки 100 Н·м (74 фунт фут).

9.2.	Затянуть болт противовеса коленчатого вала дополнительно на угол 150°, используя угломер en 45059.




10. Снимите приспособление en 46106.
