Captiva

Разборка масляного насоса

Важно Части масляного насоса не требуют технического обслуживания. Демонтировать насос следует только с целью диагностики неполадки смазочной системы. Демонтированный масляный насос нельзя использовать повторно. Демонтированный масляный насос следует заменить.

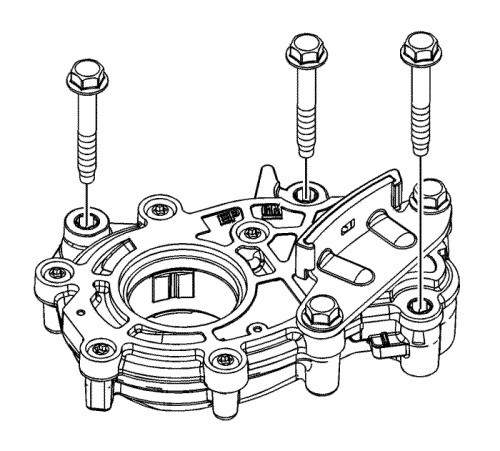

1. Отвернуть и извлечь монтажные болты масляного насоса.

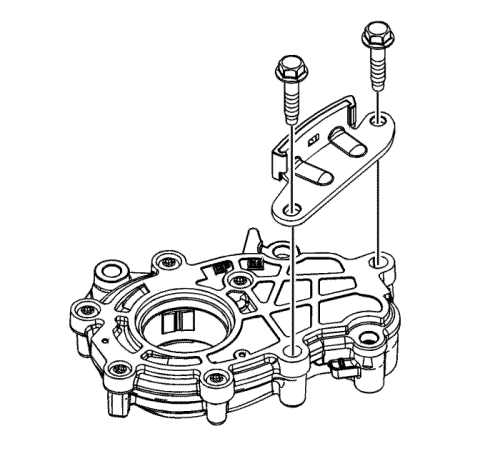

2. Удалите болты нижней направляющей цепи привода первичного распределительного вала
3. Демонтируйте нижнюю направляющюю цепи привода распределительного вала

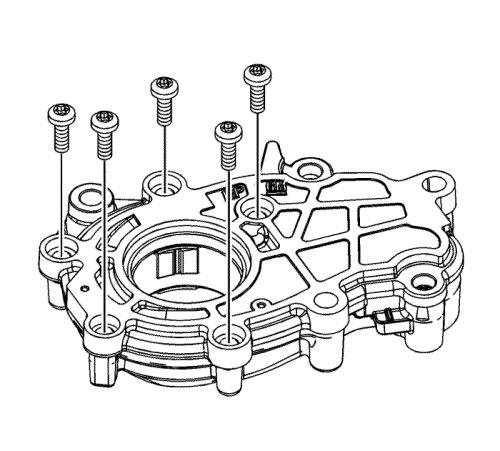

4. Удалите болты, фиксирующие крышку масляного насоса на корпусе масляного насоса.

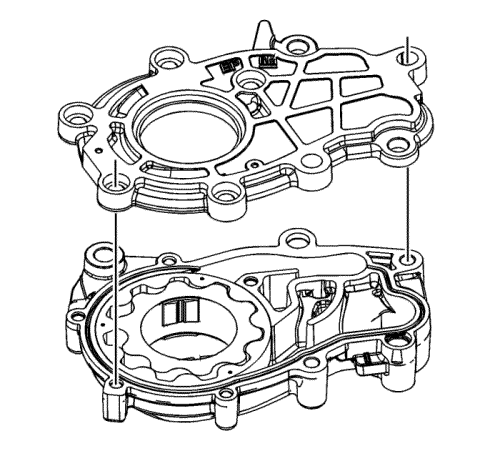

5. Снимите крышку масляного насоса с корпуса масляного насоса

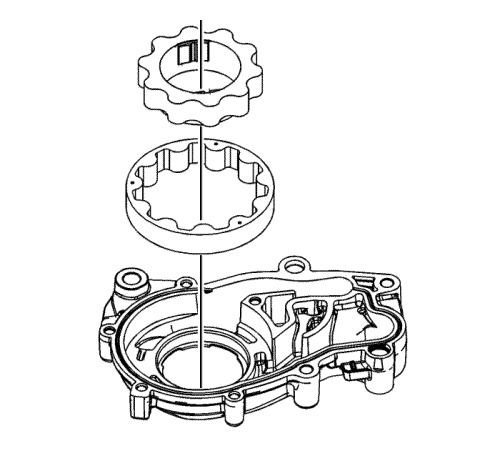

6. Снимите внутренний ротор масляного насоса.
7. Снимите внешний ротор масляного насоса.

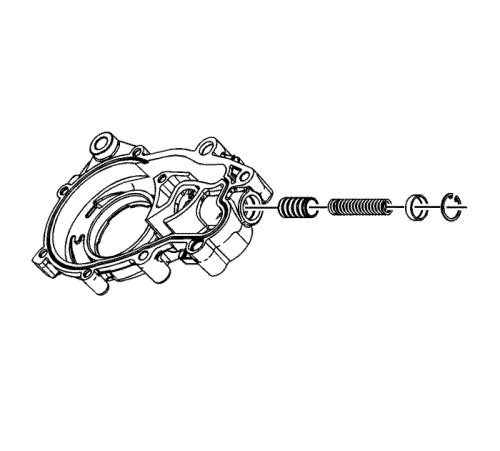

8. Придерживая колпачок, удалите зажим, фиксирующий детали перепускного масляного клапана.
9. Снимите колпачок, пружину и плунжер с корпуса масляного насоса.
