Nubira-Lacetti

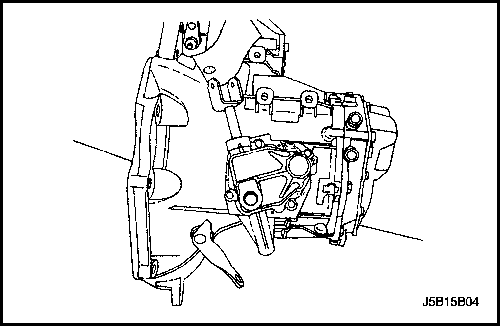

1. Снять КПП с автомобиля. См. "Коробка передач с главной передачей в сборе" в этом разделе.
2. Снять пробку заливного отверстия на крышке.



---

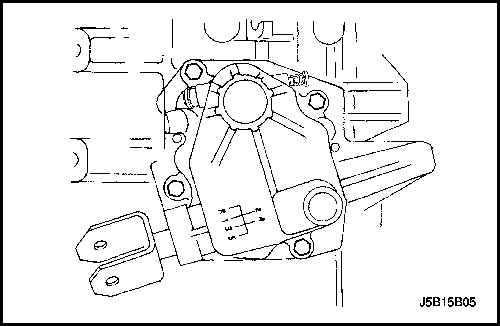

3. Вывернуть болты из крышки рычага переключения.



---





4. Снять крышку рычага переключения.
5. Снять прокладку крышки механизма переключения передач.



---





6. Снять зажим рычага обратной передачи.
7. Снять вспомогательный рычаг обратной передачи.



---

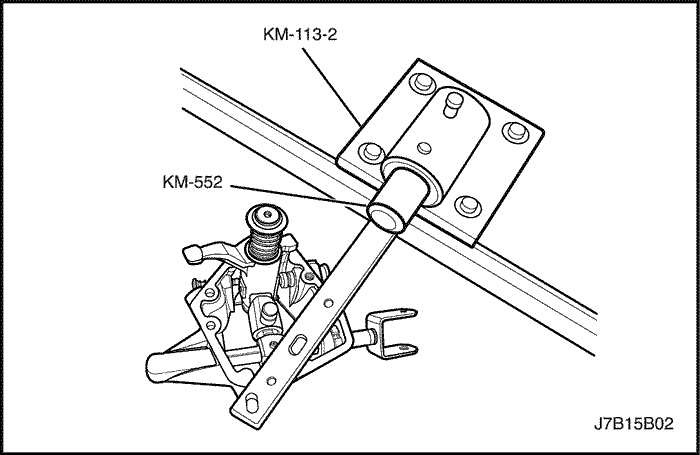

8. Прикрутить крышку рычага переключения к приспособлению km-552.
9. Установить приспособление km-552 на основание km-113-2.



---

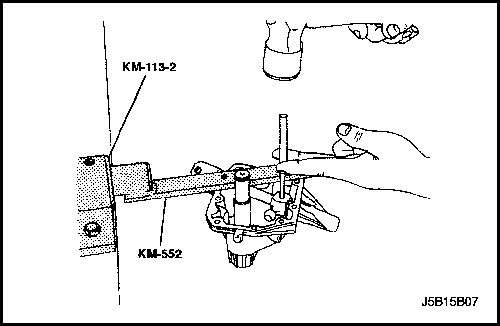

10. Извлечь регулировочную шпильку, стопорное кольцо, пружину и промежуточный рычаг выбора передач.



---





11. Извлечь шпильку пальца рычага выбора передач.



---





12. Снять шток и палец рычага выбора передач.



---





13. Выкрутить болт и снять ведомую шестерню привода спидометра с КПП.



---





14. Выкрутить болты задней крышки картера КПП.



---





15. Снять заднюю крышку картера КПП.



---





16. Переключиться на вторую передачу.
17. Выкрутить болты упорной пластины.



---





18. Снять упорную пластину с картера КПП вместе с валами.



---





19. Переключится на передачу заднего хода.
20. Прикрутить упорную пластину к приспособлению km-552 и установить km-552 на основание km-113-2.



---





21. Выкрутить болты и снять вилку пятой передачи с упорной пластины.



---





22. Снять стопорное кольцо ведомой шестерни пятой передачи с вторичного вала.



---





23. Снять скользящую муфту и ступицу синхронизатора 5-й передачи с помощью приспособления для снятия подшипников j-22888-20-a с упорами j-22888-35.



---





24. Снять ведомую шестерню пятой передачи с вторичного вала.



---





25. Снять блокирующее кольцо синхронизатора.



---





26. Снять игольчатый подшипник, стопорное кольцо и упорные полукольца.



---





27. Снять стопорное кольцо шестерни пятой передачи с первичного вала.



---





28. Снять шестерню пятой передачи с первичного вала с помощью приспособления km-553-a.



---





29. Выкрутить болты и соединительный элемент с упорной пластины с помощью собачки.



---





30. Снять четыре пробки штоков переключения с помощью съемника штоков j-42469 и отбойника j-6125-b.



---





31. Извлечь пружину и шпильку блокировки штока из отверстия в пробке.



---





32. Извлечь шпильку из штока/вилки включения заднего хода в сборе.



---





33. Снять шток/вилку включения заднего хода в сборе с упорной пластины.



---





34. Выкрутить болты опорного кронштейна.



---





35. Извлечь стопорную шпильку вилки включения 1-й и 2-й передач.



---





36. Вытолкнуть шток переключения 1-й и 2-й передач из упорной пластины.



---





37. Снять опорный кронштейн с упорной пластины.



---





38. Извлечь стопорную шпильку вилки включения 3-й и 4-й передач и снять шток вилки.



---





39. Снять рычаг выбора пятой передачи с упорной пластины.



---





40. Снять шток включения 1-й и 2-й передач.



---





41. Сжать стопорное кольцо, удерживающее вторичный вал, с помощью приспособления j-36633.



---





42. Удерживать стопорное кольцо в основании первичного вала разжатым с помощью специального приспособления.
43. Снять вторичный и первичный валы в сборе с упорной пластины.

1. Выкрутить стопорный винт на конце первичного вала.



---





2. Снять стопорное кольцо в основании блока шестерен.



---





3. Выпрессовать первичный вал из блока шестерен с помощью универсального съемника подшипников j–22912–01.



---





4. Выпрессовать подшипник с блока шестерен с помощью универсального съемника подшипников j–22912–01.

1. Запрессовать подшипник в блок шестерен.



---





2. Запрессовать первичный вал в блок шестерен.



---





3. Установить стопорное кольцо в основании блока шестерен.



---





4. Вкрутить стопорный винт на конце первичного вала.
Затянуть
Затянуть стопорный винт первичного вала моментом 15 Н•м (11 фунт-футов).

1. Выпрессовать подшипник вторичного вала с помощью универсального съемника подшипников j–22912–01.



---





2. Снять стопорное кольцо.



---





3. Снять шестерню первой передачи, игольчатый подшипник шестерни первой передачи и пластину, компенсирующую износ.



---





4. Снять ступицу скользящей муфты синхронизатора с пружиной.
5. Снять наружное блокировочное кольцо.



---





6. Извлечь сухари из ступицы скользящей муфты синхронизатора 1-й и 2-й передач.



---





7. Снять игольчатый подшипник первой передачи.



---





8. Снять стопорное кольцо и упорные полукольца.



---





9. Снять ступицу муфты синхронизатора 1-й и 2-й передач с вала.



---





10. Снять блокирующее кольцо синхронизатора 1-й и 2-й передач.



---





11. Снять шестерню второй передачи с помощью универсального съемника подшипников j-22912-01.



---





12. Снять игольчатый подшипник шестерни второй передачи.



---





13. Снять стопорное кольцо и упорные полукольца.



---





14. Снять шестерню третьей передачи и блокирующее кольцо синхронизатора.



---





15. Отделить блокирующее кольцо синхронизатора от шестерни третьей передачи.



---





16. Снять игольчатый подшипник третьей передачи с вторичного вала.



---





17. Снять ступицу скользящей муфты синхронизатора с сухарями и пружиной.



---





18. Снять стопорное кольцо и упорные полукольца с вторичного вала.



---





19. Снять ступицу муфты синхронизатора с пружиной.



---





20. Снять шестерню четвертой передачи в сборе.



---





21. Отделить блокирующее кольцо синхронизатора от шестерни четвертой передачи.



---





22. Снять игольчатый подшипник шестерни четвертой передачи, стопорное кольцо и упорные полукольца.



---





23. Снять подшипник вторичного вала.

1. Установить подшипник вторичного вала.



---





2. Установить стопорное кольцо, упорные полукольца и игольчатый подшипник шестерни четвертой передачи.



---





3. Надеть блокирующее кольцо синхронизатора на шестерню четвертой передачи.



---





4. Надеть шестерню четвертой передачи в сборе на вал.



---





5. Установить синхронизатор 3-й и 4-й передач вместе с пружиной.



---





6. Надеть стопорное кольцо и упорные полукольца на вторичный вал.



---





7. Установить ступицу скользящей муфты синхронизатора с сухарями и пружиной.



---





8. Установить игольчатый подшипник шестерни третьей передачи.



---





9. Надеть блокирующее кольцо синхронизатора на шестерню третьей передачи.



---





10. Надеть шестерню третьей передачи в сборе на вал.



---





11. Надеть упорные полукольца и стопорное кольцо.



---





12. Установить игольчатый подшипник шестерни второй передачи.



---





13. Установить шестерню второй передачи.



---





14. Установить блокирующее кольцо синхронизатора 1-й и 2-й передач.



---





15. Установить ступицу муфты синхронизатора 1-й и 2-й передач.



---





16. Надеть упорные полукольца и стопорное кольцо.



---





17. Установить игольчатый подшипник шестерни первой передачи.



---





18. Вставить сухари в ступицу синхронизатора 1-й и 2-й передач.



---





19. Установить скользящую муфту синхронизатора с пружиной.



---





20. Установить наружное блокирующее кольцо.
21. Установить пластину, компенсирующую износ, игольчатый подшипник шестерни первой передачи и шестерню первой передачи.



---





22. Установить стопорное кольцо.



---





23. Напрессовать подшипник вторичного вала.
