Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

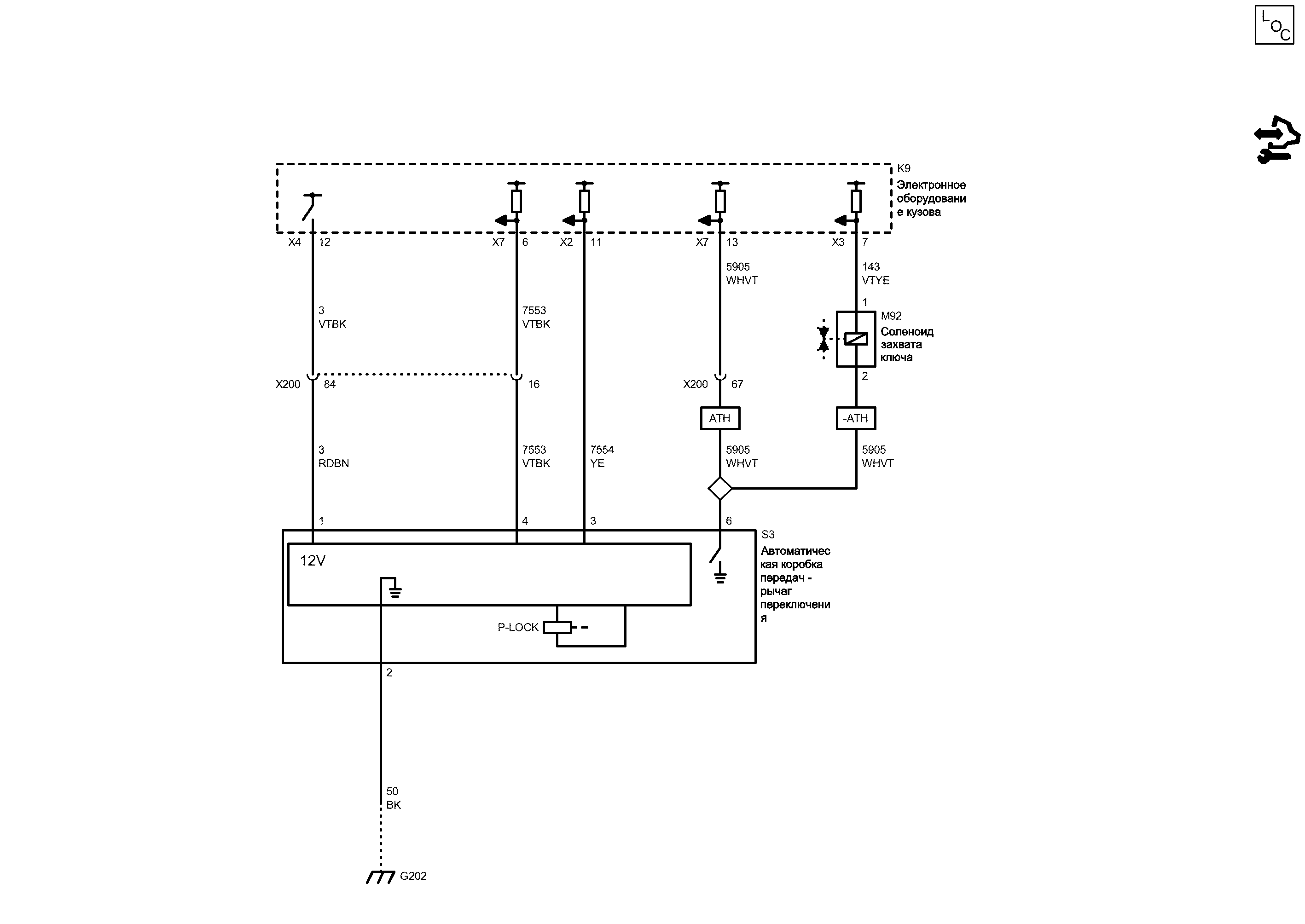

| Компоненты | |||
|---|---|---|---|
| k9 | Электронное оборудование кузова | s3 | Автоматическая коробка передач - рычаг переключения |
| m92 | Соленоид захвата ключа | ||
| Разъемы | |||
|---|---|---|---|
| k9 (x2) | Электронное оборудование кузова x2 | k9 (x7) | Электронное оборудование кузова x7 |
| k9 (x3) | Электронное оборудование кузова x3 | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| k9 (x4) | Электронное оборудование кузова x4 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| g202 | Поперечина, панель приборов - позади аудиосистемы | ||
| Сокращения | |||
|---|---|---|---|
| ath | УПРАВЛЕНИЕ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД | -ath | БЕЗ УПРАВЛЕНИЯ ЗАМКОМ ВХОДА, ДИСТАНЦИОННЫЙ ВХОД, РАСШИРЕННЫЙ ДИАПАЗОН, ПАССИВНЫЙ ВХОД |
| Цветовые коды | |||
|---|---|---|---|
| bk | Черный | vtye | Фиолетовый-Желтый |
| rdbn | Красный-Коричневый | whvt | Белый-Фиолетовый |
| vtbk | Фиолетовый-Черный | ye | Желтый |
