Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||

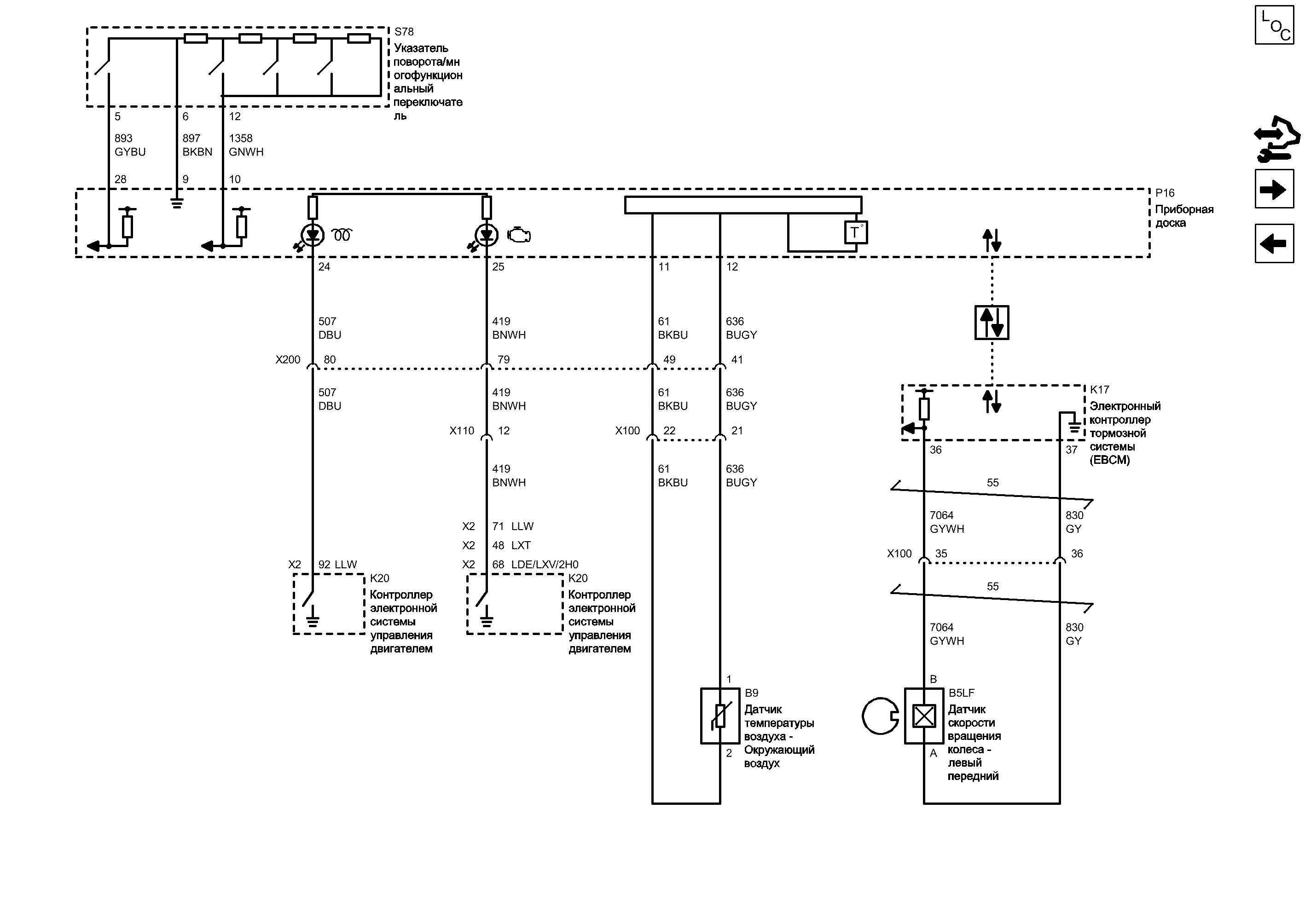

| Компоненты | |||
|---|---|---|---|
| b5lf | Датчик скорости вращения колеса - левый передний | k20 | Контроллер электронной системы управления двигателем |
| b9 | Датчик температуры воздуха - Окружающий воздух | p16 | Приборная доска |
| k17 | Электронный контроллер тормозной системы (ЕВСМ) | s78 | Указатель поворота/многофункциональный переключатель |
| Разъемы | |||
|---|---|---|---|
| k20 (x2) | Контроллер электронной системы управления двигателем x2 | x110 | Жгут проводов кузова и жгут проводов двигателя |
| x100 | Жгут проводов кузова и жгут проводов передней части кузова | x200 | Жгут проводов кузова и жгут проводов панели приборов |
| Сокращения | |||
|---|---|---|---|
| fsdc | Функциональный обмен последовательными данными | llw | ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., L4, 2.0 Л, CRI, SOHC, ТУРБО, 110 кВт |
| lde/lxv/2h0 | ДВИГАТЕЛЬ БЕНЗИНОВЫЙ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, PT-JV, РЕГУЛИРУЕМЫЕ ФАЗЫ РАСПРЕДВАЛОВ AFT, ДЕАКТИВИЗАЦИЯ ПОРТА, ИЛИ ДВИГАТЕЛЬ БЕНЗИНОВЫЙ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, PT-JV, РЕГУЛИРУЕМЫЕ ФАЗЫ РАСПРЕДВАЛОВ AFT, 82 КВТ, ИЛИ ДВИГАТЕЛЬ БЕНЗИНОВЫЙ, 4 ЦИЛ., 1.8 Л, | lxt | ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT) |
| Цветовые коды | |||
|---|---|---|---|
| bkbn | Черный-Коричневый | gnwh | Зеленый-Белый |
| bkbu | Черный-Синий | gy | Серый |
| bnwh | Коричневый\Белый | gybu | Серый-Синий |
| bugy | Синий-Серый | gywh | Серый-Белый |
| dbu | Темно-синий | ||
