Cruze

Трансмиссия и рама передней подвески - Замена передней поперечной балки (МИГ-сварка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .



6. Идентифицируйте и отметьте все необходимые заводские швы и проварите швы передней опоры трансмиссии и рамы передней подвески.

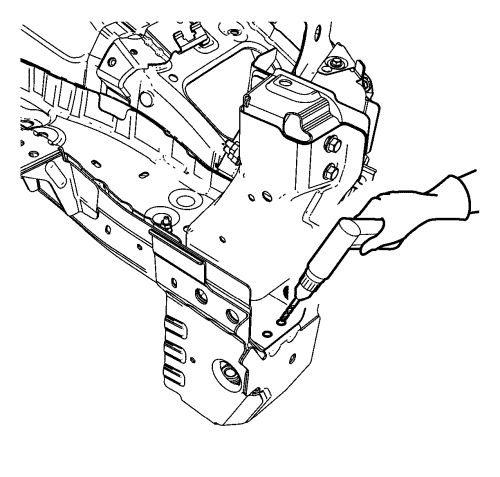

7. Просверлите переднюю кромку рамы передней подвески сверху через боковую направляющую переднего отсека.

Примечание: Из просверленных отверстий сделайте прорези для МИГ-сварки.

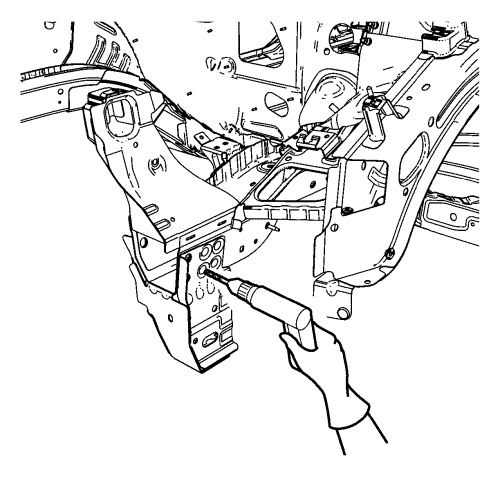

8. Просверлите все заводские сварные швы. Отметьте количество и место расположения точек сварки точек для установки сервисной детали.

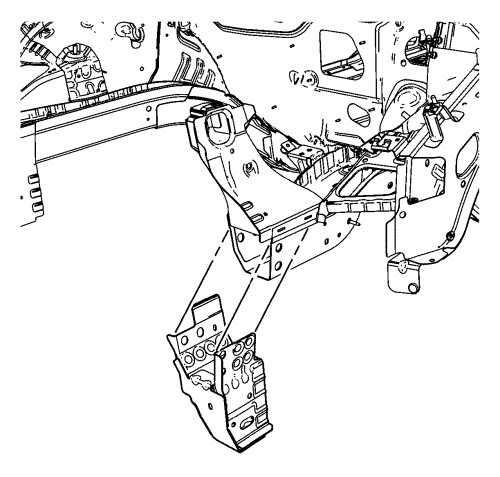

9. Снимите переднюю опору трансмиссии и рамы передней подвески.

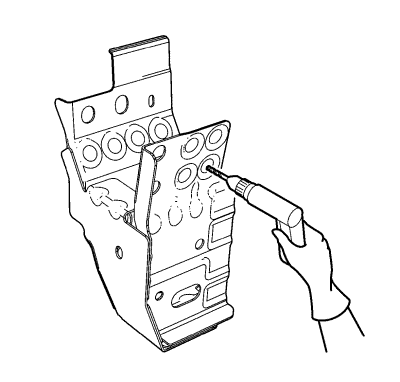

1. Сделайте прорези для МИГ-сварки 8 x 14 мм (5/16 x 15/16 дюйма) вдоль краев передней опоры трансмиссии и передней подвески, как отмечено на исходной детали.
2. Очистите и подготовьте к сварке/пайке контактные поверхности.



3. Установите на автомобиль переднюю опору трансмиссии и рамы передней подвески.
4. Проверьте подгонку передней опоры трансмиссии и рамы передней подвески.
5. Закрепите переднюю опору трансмиссии и рамы передней подвески в нужном положении.



6. Выполните сварку/пайку.

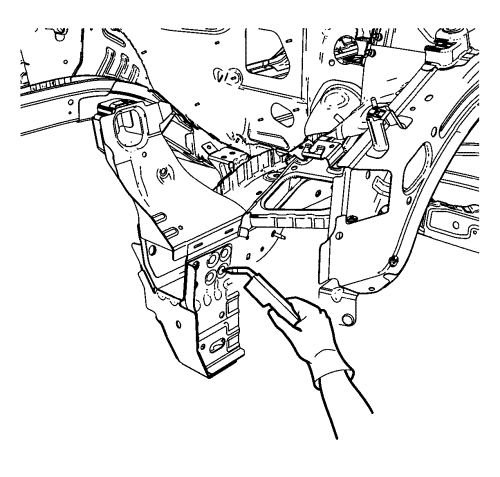

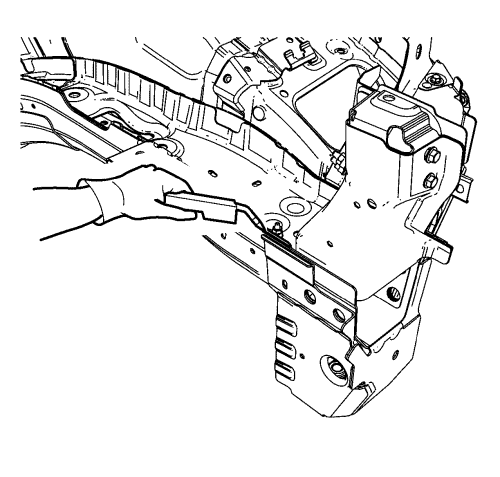

7. Проварите шов, как указано, от исходной панели от передней опоры трансмиссии и рамы передней подвески до боковой направляющей переднего отсека.
8. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
9. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
10. Установите на место все задействованные панели и детали.
11. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
12. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
