Cruze

Сечение передней направляющей переднего отсека (длинн. МАГ-сварка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Классификация столкновений Предупреждение в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .

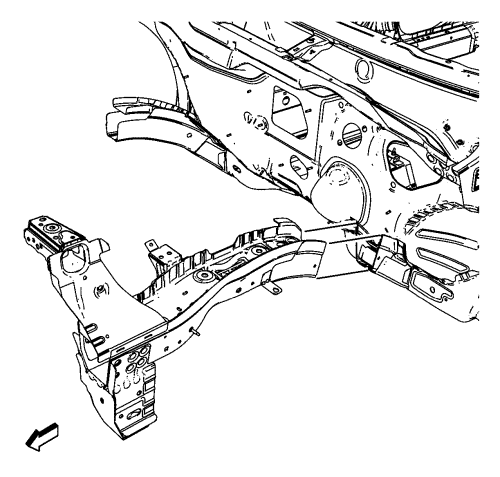

6. Проведите линии отреза на передней направляющей переднего отсека.




Примечание: Следите за тем, чтобы не повредить другие панели и усилительные элементы.

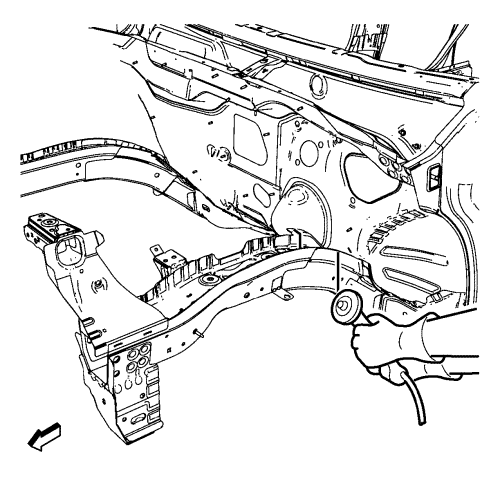

7. Отрежьте панель там, где должно проходить сечение.



8. Удалите поврежденную переднюю направляющую переднего отсека.

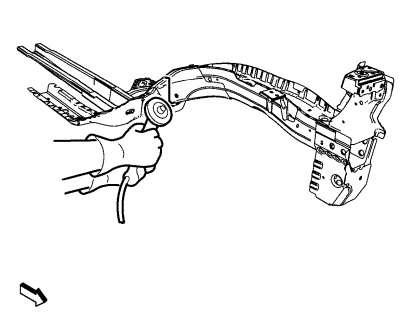

1. Обрежьте переднюю направляющую переднего отсека в нужных местах, чтобы подогнать ее к оставшейся части исходной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла.
2. Из неиспользуемой части ремонтируемой детали сделайте опорную прокладку размером 50 мм (2 дюйма) и используйте ее, где это возможно.

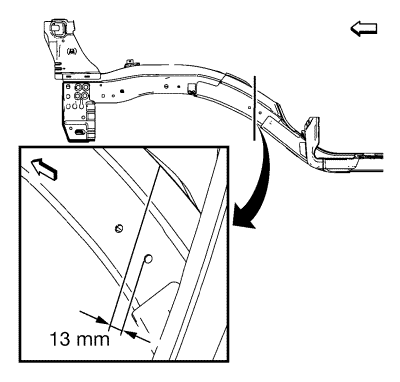

3. Просверлите отверстия 8 мм (5/16 дюйма) вдоль секционного разреза на оставшейся исходной панели. Эти отверстия должны располагаться в 13 мм (1/2 дюйма) от края детали и отстоять друг от друга на 40 мм (1 1/2 дюйма).

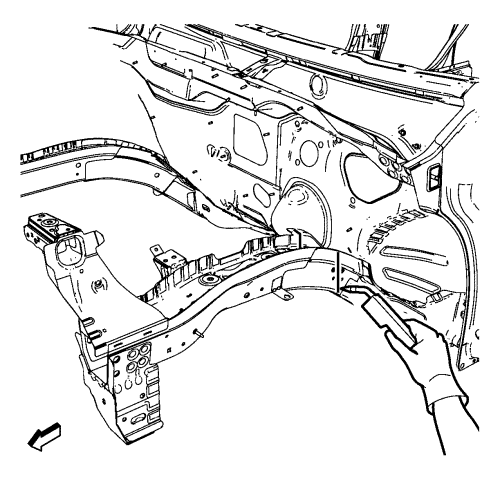

4. Обработайте сопрягаемые поверхности по необходимости.
5. Подложите опорные пластины наполовину в секционные швы, прижмите их и приварите к автомобилю перфорационной точечной сваркой.
6. Выравняйте поврежденную переднюю направляющую переднего отсека.
7. Очистите и подготовьте к сварке контактные поверхности.



8. Установите на автомобиль переднюю направляющую переднего отсека.
9. Проверьте подгонку передней направляющей переднего отсека.
10. Закрепите переднюю направляющую переднего отсека в нужном положении.



11. Выполните перфорационную точечную сварку.
12. Чтобы получить прочный шов с минимальными тепловыми деформациями, делайте "стежки" по 25 мм (1 дюйм) с интервалами по 25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку прерывистым швом до конца.
13. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
14. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
15. Установите на место все задействованные панели и детали.
16. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
17. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
