Задний масляный сальник коленчатого вала Установка

Специальный инструмент

en 6623 Оправка для запрессовки

Эквивалентные местные инструменты см. Специальный инструмент .


    1
  1. Установить НОВЫЙ задний масляный сальник коленчатого вала.
    2. 1.1. Установить задний масляный сальник коленчатого вала так, чтобы его корпус закрывал соответствующий вырез в блоке цилиндров.

            Примечание: Не вдавливать уплотнительное кольцо полностью.

    1.2. Надвинуть задний масляный сальник на коленчатый вал. Прижать задний масляный сальник коленчатого вала заподлицо и равномерно посадить его в блок цилиндров.

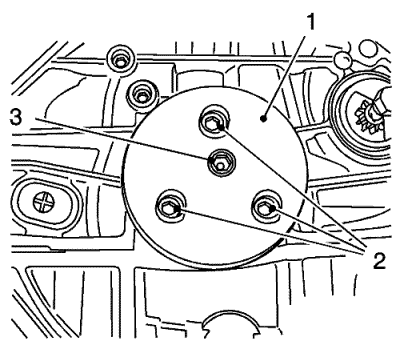

  2. Используя оправку для запрессовки en 6623, установить задний масляный сальник коленчатого вала (1).
    3. 2.1. Затянуть 3 болта (2).
    2.2. Нажать на задний масляный сальник коленчатого вала и вставить его до упора.
    2.3. Установить болт (3).
  3. Снять оправку для установки en 6623.
  4. Выкрутить 3 болта.

    5. 2
  5. Установить датчик положения коленчатого вала (2) на корпус (3) заднего масляного сальника коленчатого вала.

    6. Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

  6. Завернуть болт (1) датчика положения коленчатого вала и затянуть его с моментом затяжки 5 Н·м (44 фунт дюйм).
