5. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM): EDC16C39 (ДИЗЕЛЬ)

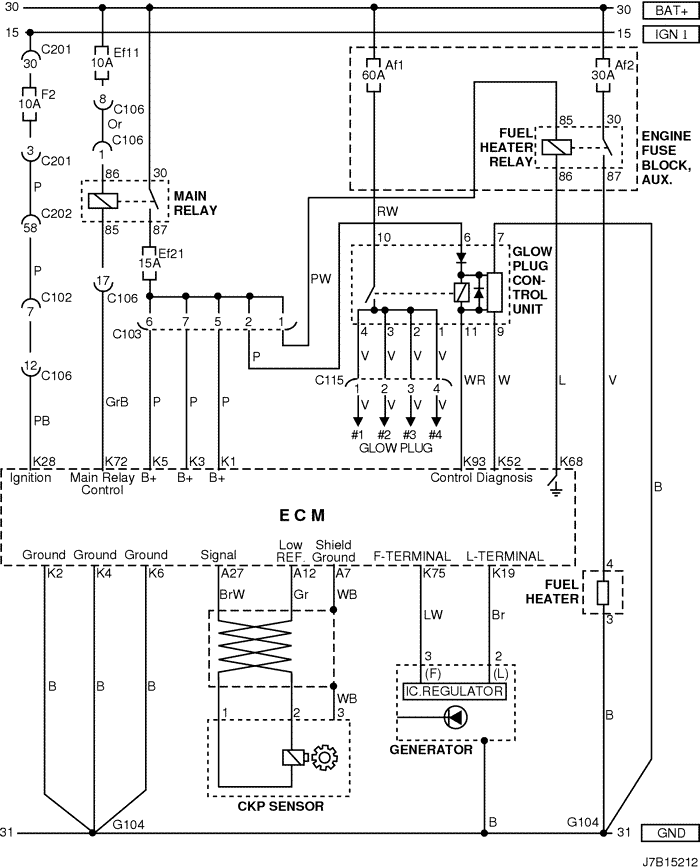

1) ЦЕПЬ АККУМУЛЯТОРА, ЭЛЕКТРОПИТАНИЯ, МАССЫ, КОНТРОЛЛЕРА СВЕЧЕЙ ПРЕДПУСКОВОГО ПОДОГРЕВА, НАГРЕВАТЕЛЯ ТОПЛИВА, ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА (СКР) И ГЕНЕРАТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С115 (контакт 4, черный)
Двигатель - свеча предпускового подогрева (дизель)
Слева над головкой цилиндров
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
G104
Двигатель
Под стартером

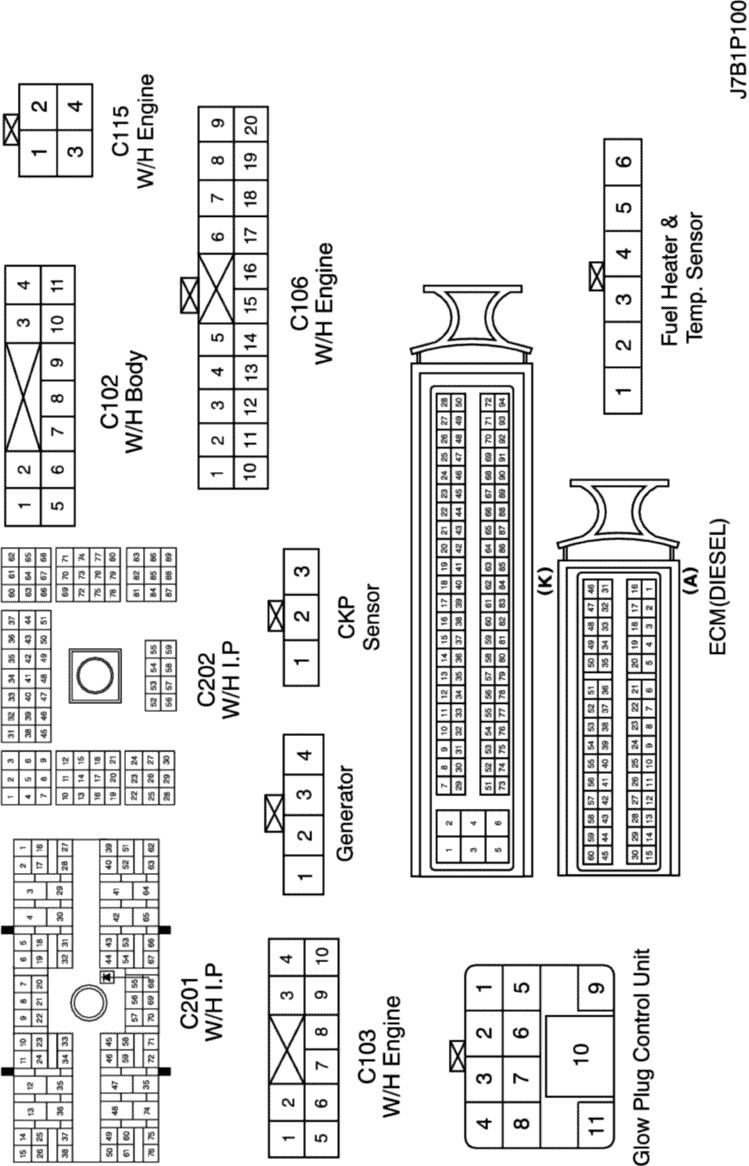

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

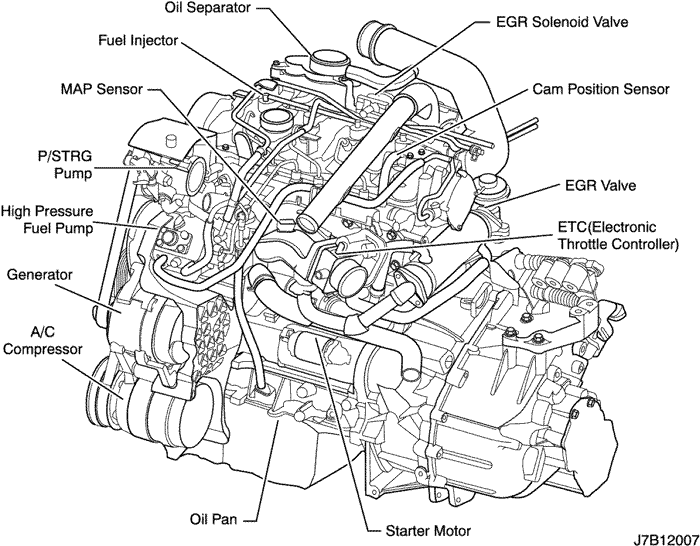

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
ДИЗЕЛЬ

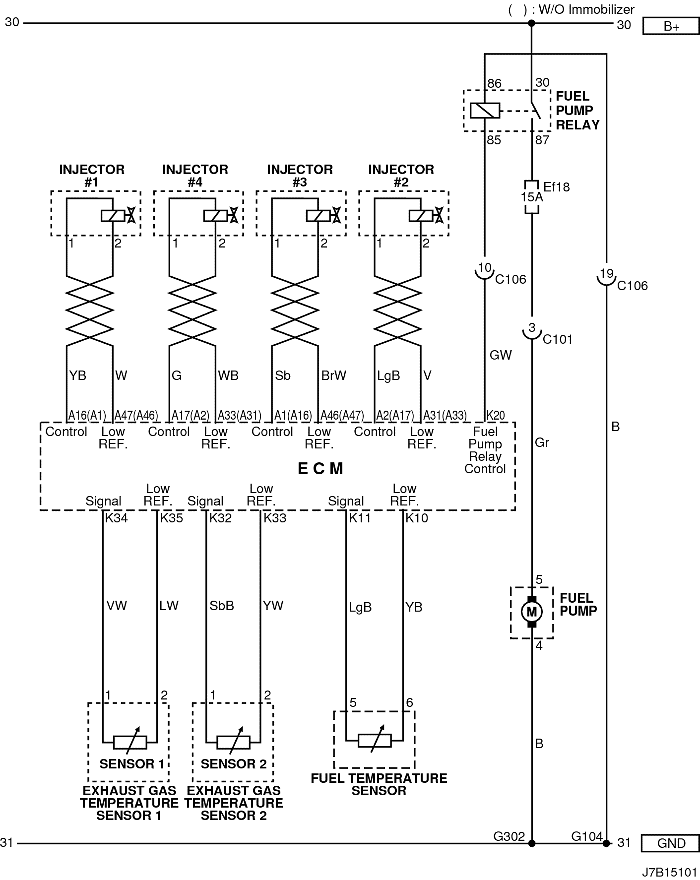

2) ЦЕПЬ ФОРСУНОК, ДАТЧИКА ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ, ДАТЧИКА ТЕМПЕРАТУРЫ ТОПЛИВА И ТОПЛИВНОГО НАСОСА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
G104
Двигатель
Под стартером
G302
Кузов
Под левой задней стойкой
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
ДИЗЕЛЬ
3) ЦЕПЬ ДАТЧИКОВ (ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ВПУСКНОГО ВОЗДУХА, ПЕРЕПАДА ДАВЛЕНИЯ НА САЖЕВОМ ФИЛЬТРЕ, ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДАВЛЕНИЯ КОМПРЕССОРА, ДАВЛЕНИЯ В ТОПЛИВНОЙ РАМПЕ), БЛОКА ТОПЛИВОМЕРА И КЛАПАНА УПРАВЛЕНИЯ ДАВЛЕНИЕМ В РАМПЕ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С208 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
C211 (контакт 15, белый)
Приборная панель - кузов (дизель)
Левая часть пространства для ног водителя

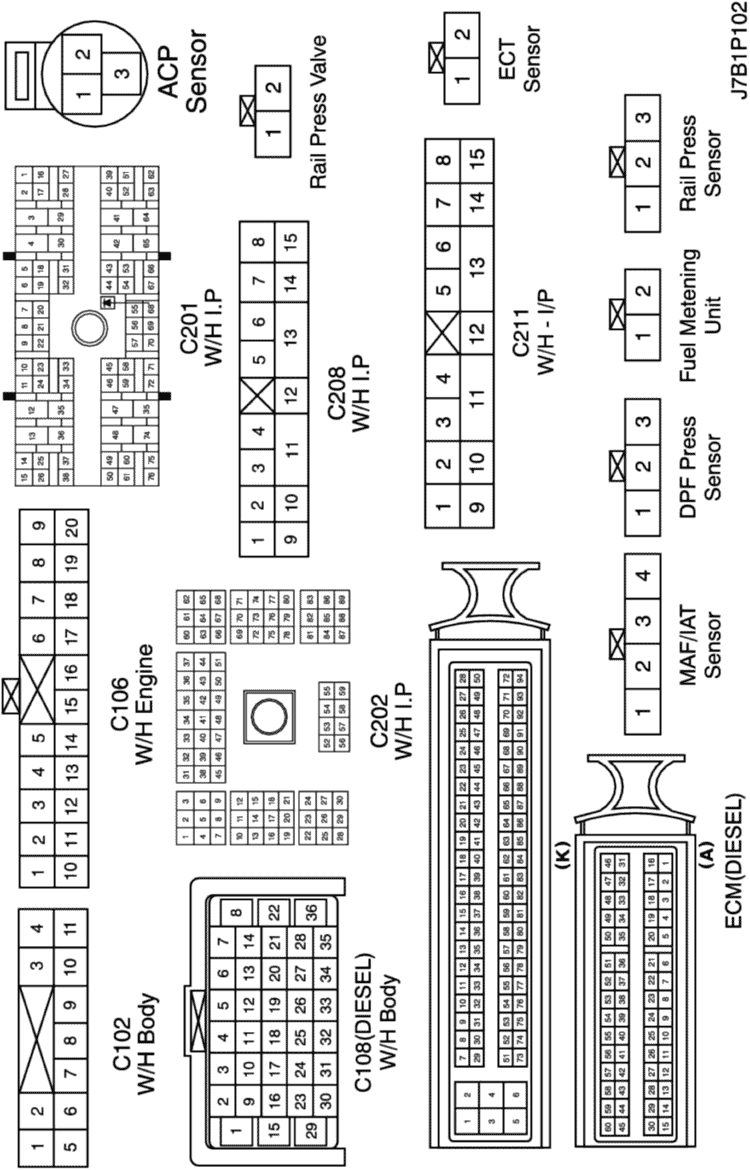

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
ДИЗЕЛЬ
4) ЦЕПЬ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, СОЛЕНОИДА ПЕРЕПУСКНОЙ ЗАСЛОНКИ, ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНВАЛА, ВЫКЛЮЧАТЕЛЯ СЦЕПЛЕНИЯ, КЛАПАНА РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ И ДАТЧИКА ДАВЛЕНИЯ НАДДУВА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
C211 (контакт 15, белый)
Приборная панель - кузов (дизель)
Левая часть пространства для ног водителя
G104
Двигатель
Под стартером

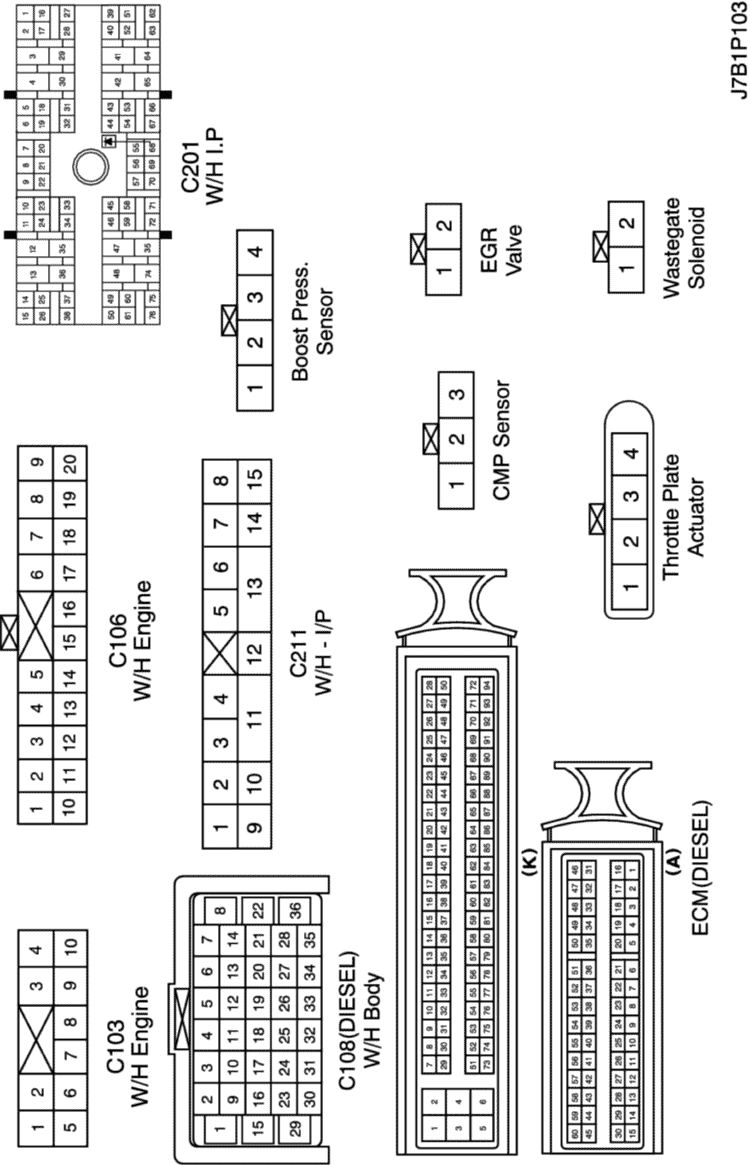

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

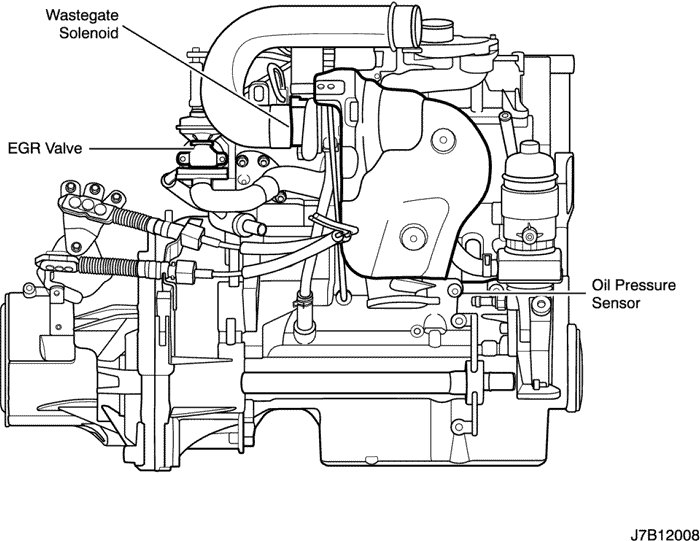

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
ДИЗЕЛЬ
5) ЦЕПЬ КОМБИНАЦИИ ПРИБОРОВ И ИЗМЕРЕНИЯ СКОРОСТИ АВТОМОБИЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)
Передняя часть кузова - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
C211 (контакт 15, белый)
Приборная панель - кузов (дизель)
Левая часть пространства для ног водителя
G104
Двигатель
Под стартером

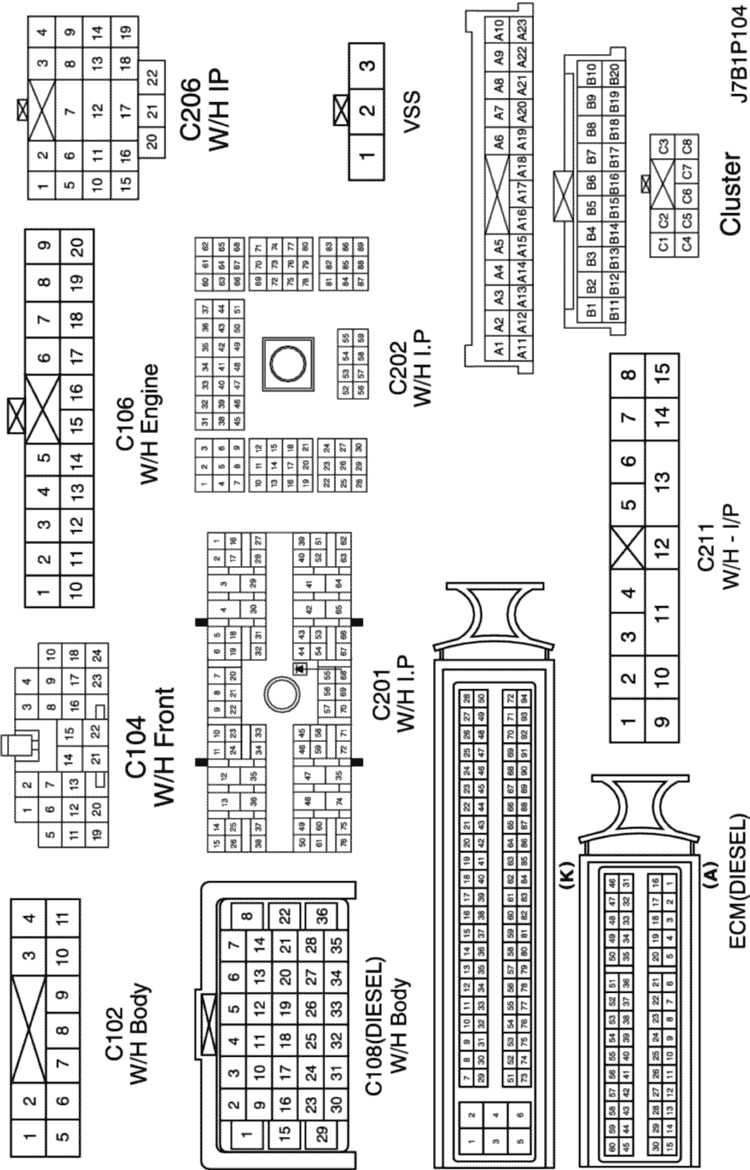

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
ДИЗЕЛЬ
6) ЦЕПЬ КОМБИНАЦИИ ПРИБОРОВ И ДАТЧИКА ВОДЫ В ТОПЛИВЕ (wif)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С103 (контакт 10, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С113 (контакт 16, черный)
Кузов - передняя часть кузова
За кронштейном контроллера ЭСУД
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С208 (контакт 15, белый)
Приборная панель - автоматическое регулирование температуры
За вещевым ящиком
C211 (контакт 15, белый)
Приборная панель - кузов (дизель)
Левая часть пространства для ног водителя
G104
Двигатель
Под стартером

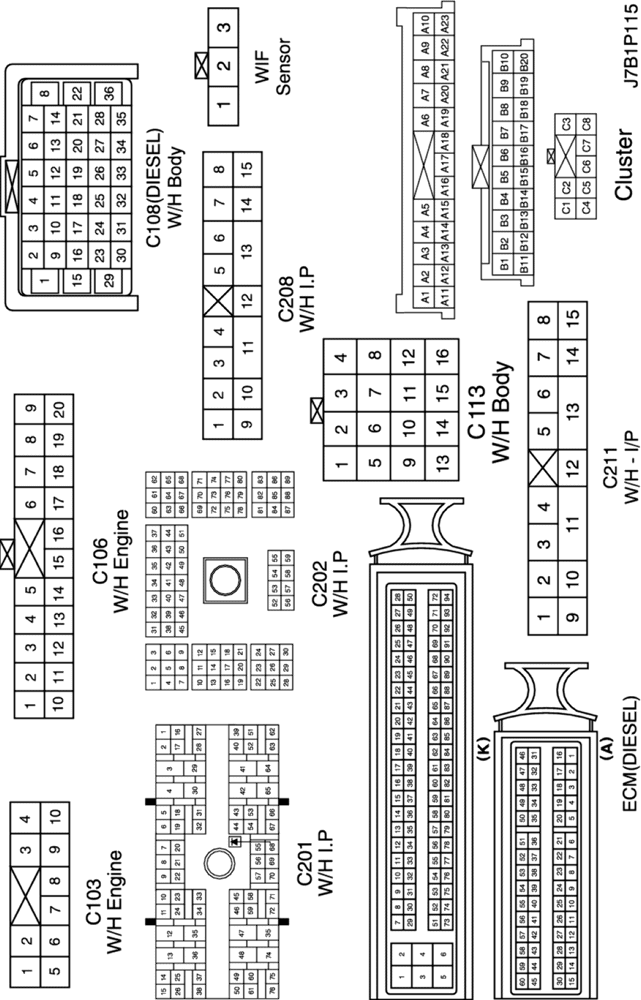

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ
ДИЗЕЛЬ
7) ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ТОРМОЗА, ДАТЧИКА app И КРУИЗ-КОНТРОЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя

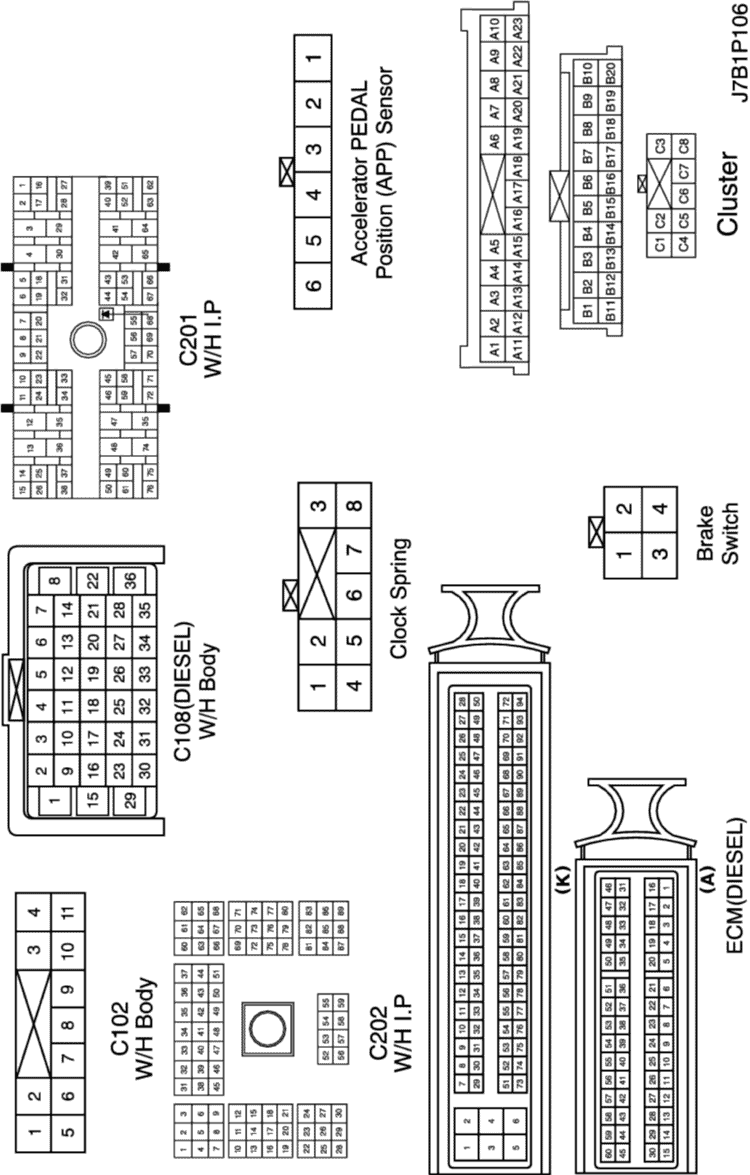

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

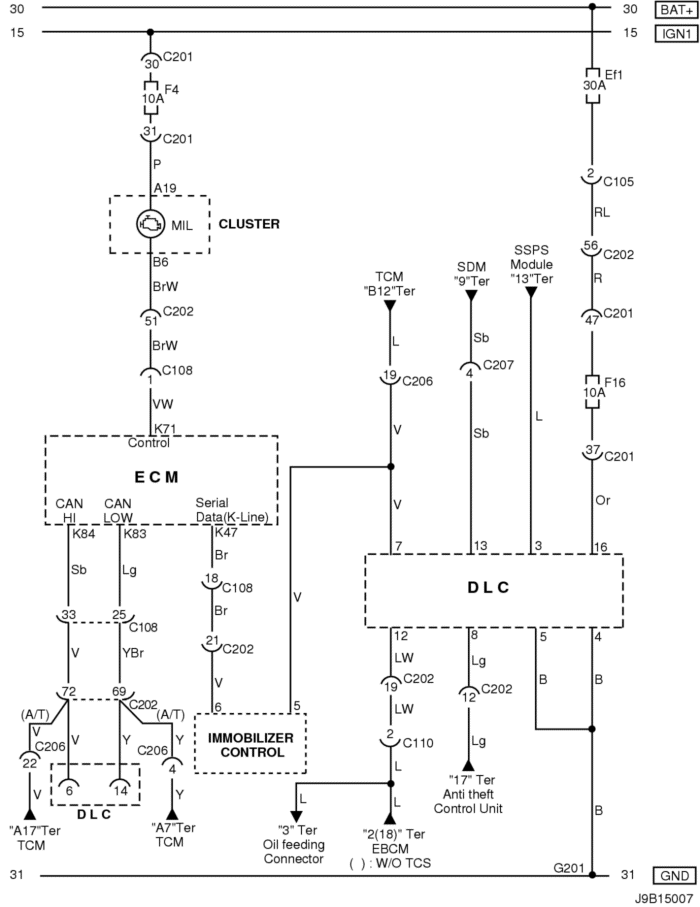

8) ЦЕПЬ ДИАГНОСТИЧЕСКОГО РАЗЪЕМА, КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ mil И УПРАВЛЕНИЯ ИММОБИЛИЗАТОРОМ : С ИММОБИЛИЗАТОРОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С105 (контакт 4, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С207 (контакт 6, белый)
Подушка безопасности - приборная панель
Верхняя правая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели

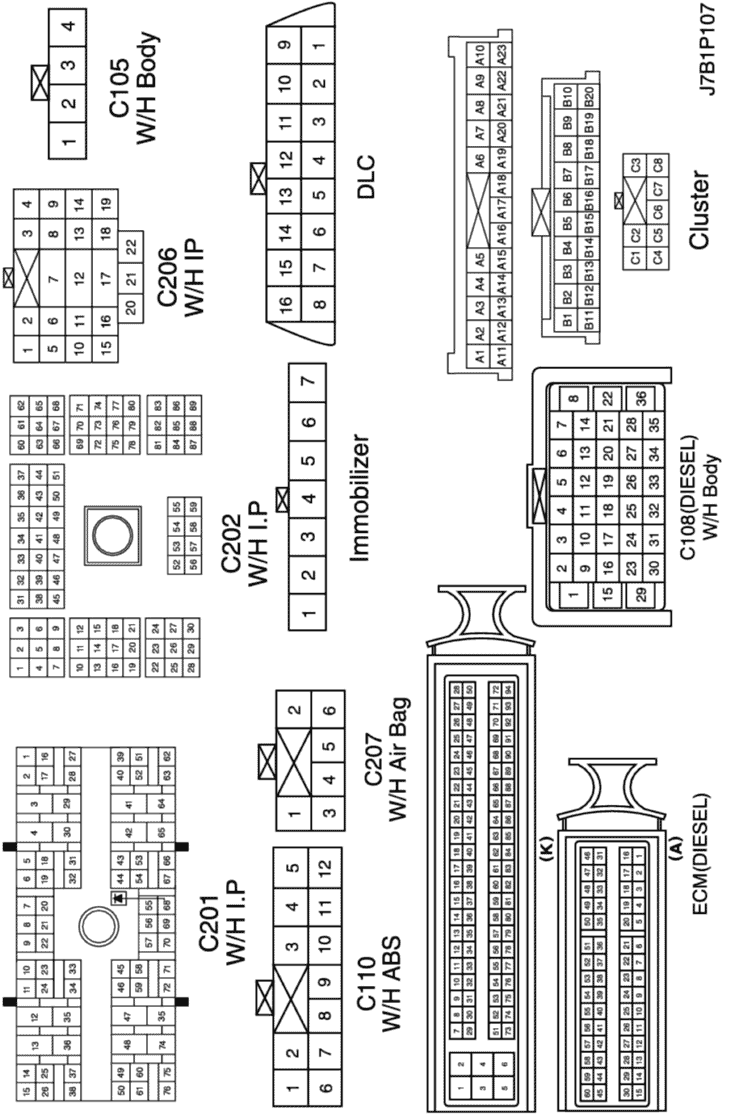

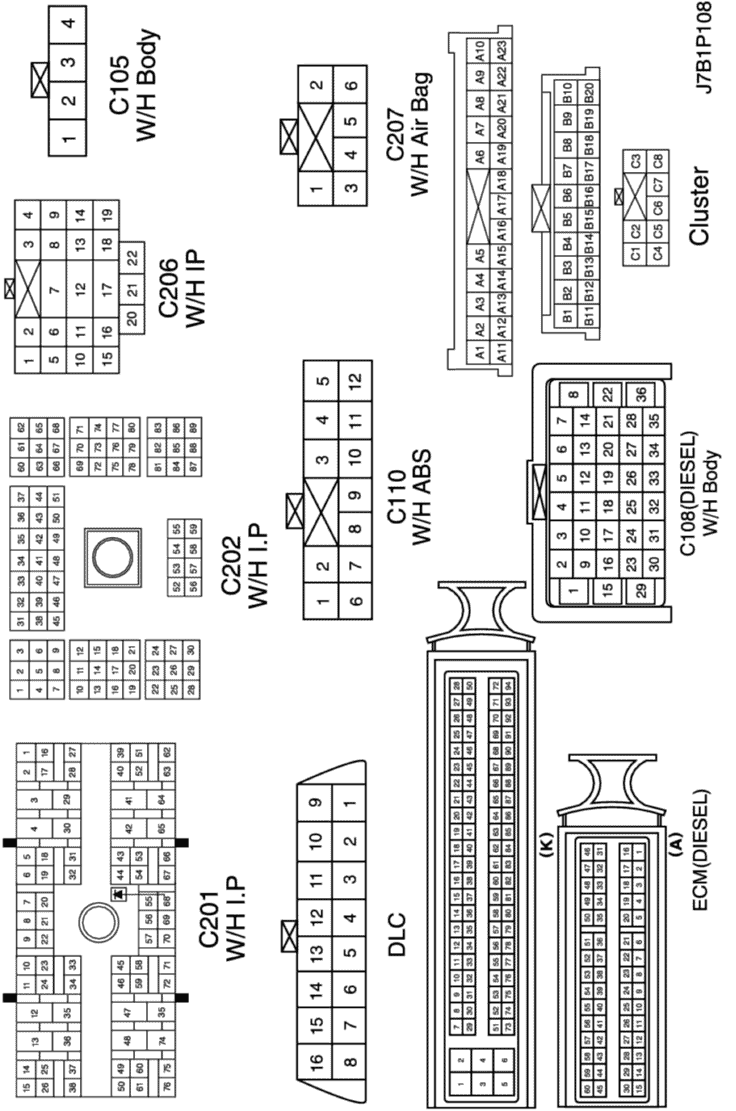

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

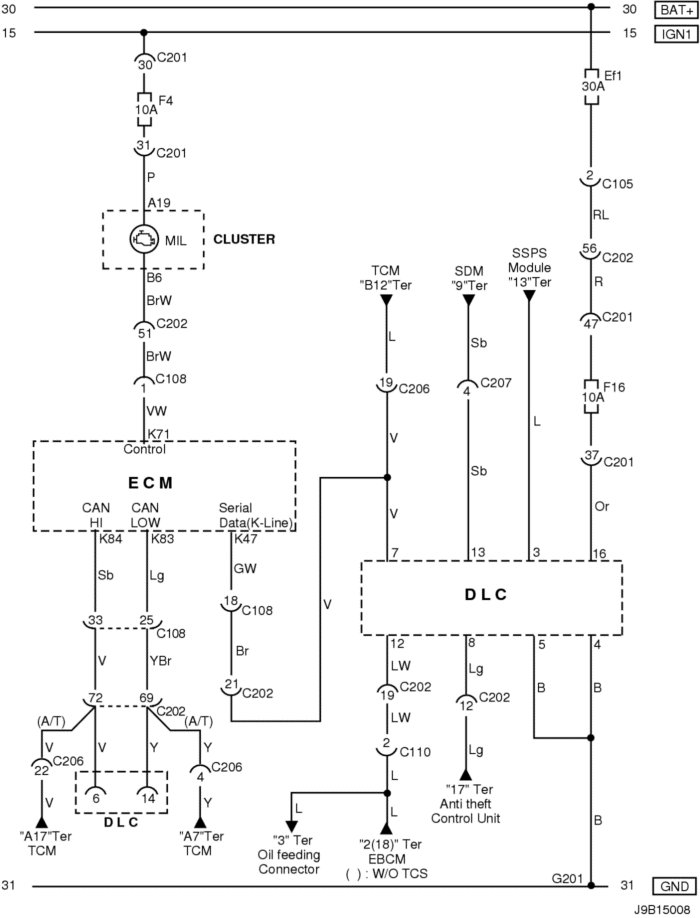

9) ЦЕПЬ УПРАВЛЕНИЯ КОЛОДКОЙ ДИАГНОСТИКИ И КОНТРОЛЬНОЙ ЛАМПЫ ИНДИКАЦИИ НЕИСПРАВНОСТИ: БЕЗ ИММОБИЛИЗАТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С105 (контакт 4, белый)
Кузов - блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С108 (контакт 36, черный)
Кузов - двигатель (дизель)
Слева от блока предохранителей в моторном отсеке
С110 (контакт 12, белый)
АБС - кузов
Под блоком предохранителей в моторном отсеке
С201 (контакт 76, черный)
Приборная панель - блок предохранителей на приборной панели
Блок предохранителей на приборной панели
С202 (контакт 89, белый)
Приборная панель - кузов
Левая часть пространства для ног водителя
С206 (контакт 22, белый)
Приборная панель - контроллер КПП
Верхняя часть пространства для ног водителя
С207 (контакт 6, белый)
Подушка безопасности - приборная панель
Верхняя правая часть пространства для ног водителя
G201
Приборная панель
С левой стороны блока предохранителей на приборной панели
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
