Замыкание датчика боковой подушки безопасности водителя на напряжение аккумулятора или разрыв цепи
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1402 записывается, когда
Провод верхнего уровня проводки датчика боковой подушки безопасности водителя закорочен на напряжение аккумулятора.
Провод нижнего уровня проводки датчика боковой подушки безопасности водителя закорочен на напряжение аккумулятора.
dtc b1402 Замыкание датчика боковой подушки безопасности водителя на напряжение аккумулятора или разрыв цепи
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
-
Перейдите на Шаг 2
-
2
Осмотреть разъем и проводку датчика боковой подушки безопасности водителя.
Есть повреждения проводки или разъем отсоединился?
-
Перейдите на Шаг 3
Перейдите на Шаг 4
3
Подключить разъем или заменить проводку.
Проверьте систему еще раз.
-
-
-
4
Удостоверьтесь, что ключ зажигания находится в положении off.
Отсоединить разъем датчика боковой подушки безопасности водителя.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 70, 71 модуля sdm и выводами 1, 2 датчика боковой подушки безопасности водителя.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 5
Замените проводку надувной подушки безопасности.
5
Проверьте сопротивление между выводами верхнего и нижнего уровня датчика боковой подушки безопасности водителя и аккумулятором.
Сопротивление выше 2,5 кОм?
2,5 кОм
Перейдите на Шаг 6
Замените проводку надувной подушки безопасности.
6
Замените датчик боковой подушки безопасности водителя.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль sdm.
Диагностический код неисправности (dtc) b1403
Неисправность датчика боковой подушки безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1403 записывается, когда
Датчик боковой подушки безопасности пассажира неисправен.
dtc b1403 Неисправность датчика боковой подушки безопасности пассажира
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
Осмотрите проводку и разъем датчика боковой подушки безопасности пассажира на предмет повреждений.
Проводка или разъем подушки безопасности поврежден?
-
Перейдите на Шаг 2
Перейдите на Шаг 3
2
Замените проводку надувной подушки безопасности.
-
-
-
3
Замените датчик боковой подушки безопасности пассажира.
-
-
-
Диагностический код неисправности (dtc) b1404
Замыкание датчика боковой подушки безопасности пассажира на массу или утечка
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1404 записывается, когда
Провод верхнего уровня проводки датчика боковой подушки безопасности пассажира закорочен на массу.
Обрыв или короткое замыкание на массу провода нижнего уровня проводки датчика боковой подушки безопасности пассажира.
dtc b1404 - Замыкание датчика боковой подушки безопасности пассажира на массу или утечка
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
-
Перейдите на Шаг 2
-
2
Осмотреть разъем и проводку датчика боковой подушки безопасности пассажира.
Проводка или разъем повреждены?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Отсоединить разъем датчика боковой подушки безопасности пассажира.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 1, 2 датчика боковой подушки безопасности пассажира.
Сопротивление равно ∞?
∞
Перейдите на Шаг 4
Замените проводку надувной подушки безопасности.
4
Проверьте сопротивление между выводами верхнего и нижнего уровня датчика боковой подушки безопасности пассажира и массой.
Сопротивление выше 4,5 кОм?
4,5 кОм
Перейдите на Шаг 5
Замените проводку надувной подушки безопасности.
5
Замените датчик боковой подушки безопасности пассажира.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль sdm.
Диагностический код неисправности (dtc) b1405
Замыкание датчика боковой подушки безопасности пассажира на напряжение аккумулятора или разрыв цепи
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1405 записывается, когда
Провод верхнего уровня проводки датчика боковой подушки безопасности пассажира закорочен на напряжение аккумулятора.
Провод нижнего уровня проводки датчика боковой подушки безопасности пассажира закорочен на напряжение аккумулятора.
dtc b1405 - Замыкание датчика боковой подушки безопасности пассажира на напряжение аккумулятора или разрыв цепи
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
-
Перейдите на Шаг 2
-
2
Осмотреть разъем и проводку датчика боковой подушки безопасности пассажира.
Есть повреждения проводки или разъем отсоединился?
-
Перейдите на Шаг 3
Перейдите на Шаг 4
3
Подключить разъем или заменить проводку.
Проверьте систему еще раз.
-
-
-
4
Удостоверьтесь, что ключ зажигания находится в положении off.
Отсоединить разъем датчика боковой подушки безопасности пассажира.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 69, 68 модуля sdm и выводами 1, 2 датчика боковой подушки безопасности пассажира.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 5
Замените проводку надувной подушки безопасности.
5
Проверьте сопротивление между выводами верхнего и нижнего уровня датчика боковой подушки безопасности пассажира и аккумулятором.
Сопротивление выше 2,5 кОм?
2,5 кОм
Перейдите на Шаг 6
Замените проводку надувной подушки безопасности.
6
Замените датчик боковой подушки безопасности пассажира.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль sdm.
Диагностический код неисправности (dtc) b1406
Неисправность ppd/sbr

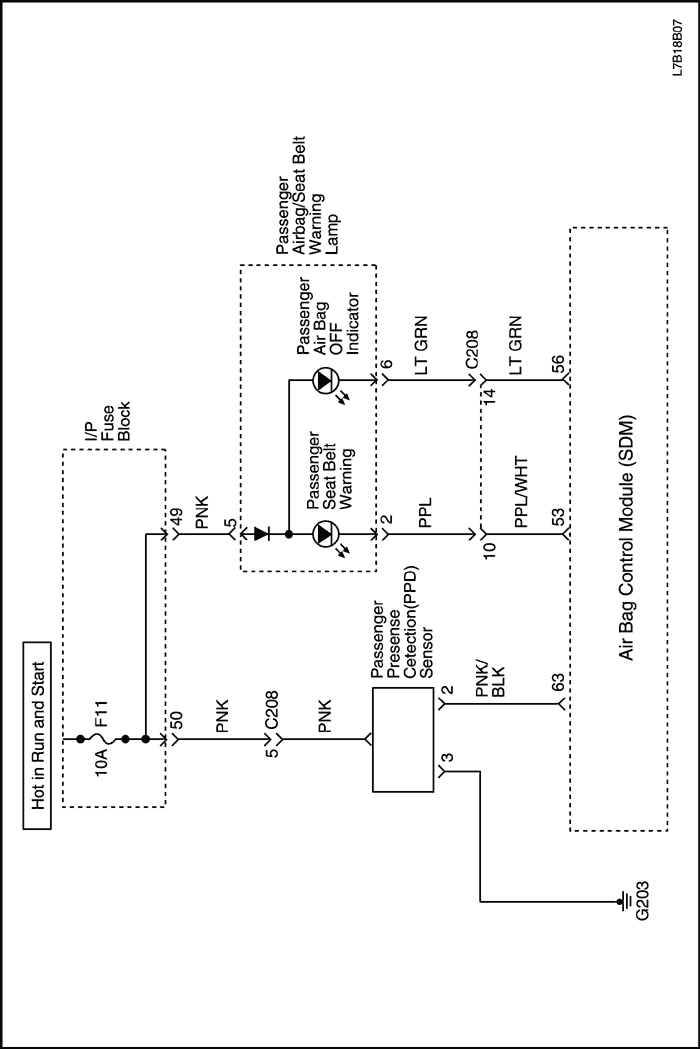

Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
В это время модуль SDM устанавливает связь с системой PPD/SBR (обнаружения присутствия пассажира/сигнализации непристегнутого ремня безопасности), и PPD/SBR отвечает модулю SDM, посылая индикатору отключения ("OFF") подушки безопасности пассажира команду включиться на 5 секунд.
Модуль SDM циклически контролирует состояние PPD/SBR (не занято, занято, сидят, неисправность). Эти 4 телеграммы должны передаваться в модуль SDM каждые 1,2 секунды.
Диагностический код неисправности dtc b1406 записывается, когда
Датчик ppd неисправен.
dtc b1406 - Неисправность ppd/sbr
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Проверьте предохранитель f11 в блоке предохранителей приборной панели.
Предохранитель перегорел?
-
Заменить предохранитель f11
Перейдите на Шаг 2
2
Отключите разъем датчика ppd.
Удостоверьтесь, что ключ зажигания находится в положении on.
Проверьте напряжение между выводом 1 разъема датчика ppd и массой.
Находится ли напряжение в указанном диапазоне?
9 ~ 16 В
Перейдите на Шаг 3
Перейдите на Шаг 5
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Отключите разъем модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводом 3 разъема датчика ppd и массой.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Проверьте сопротивление между выводом 2 разъема датчика ppd и выводом 63 разъема модуля sdm.
≈ 0 Ом
Перейдите на Шаг 6
Перейдите на Шаг 5
5
Замените проводку надувной подушки безопасности.
-
-
-
6
Замените датчик ppd.
-
-
-
Диагностический код неисправности (dtc) b1407
Нарушение передачи данных ppd/sbr
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
В это время модуль SDM устанавливает связь с системой PPD/SBR (обнаружения присутствия пассажира/сигнализации непристегнутого ремня безопасности), и PPD/SBR отвечает модулю SDM, посылая индикатору отключения ("OFF") подушки безопасности пассажира команду включиться на 5 секунд.
Модуль SDM циклически контролирует состояние PPD/SBR (не занято, занято, сидят, неисправность). Эти 4 телеграммы должны передаваться в модуль SDM каждые 1,2 секунды.
Диагностический код неисправности dtc b1407 записывается, когда
Произошла ошибка передачи данных между модулем датчиков и диагностики (sdm) и ppd.
dtc b1407 Нарушение передачи данных ppd/sbr
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
Осмотрите разъем датчика ppd и проводку между датчиком ppd и модулем sdm на предмет повреждений.
Проводка подушки безопасности и разъем в порядке?
-
Перейдите на Шаг 3
Перейдите на Шаг 2
2
Замените электропроводку или присоедините разъем.
-
-
-
3
Замените датчик ppd.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Проверьте цепь.
Диагностический код неисправности (dtc) остался?
-
Перейдите на Шаг 4
Система в норме.
4
Замените модуль sdm.
-
-
-
Диагностический код неисправности (dtc) b1409
Нарушение передачи данных датчика боковой подушки безопасности водителя
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1409 записывается, когда
Произошла ошибка передачи данных между модулем датчиков и диагностики (sdm) и датчиком боковой подушки безопасности водителя.
dtc b1409 - Ошибка передачи данных датчика боковой подушки безопасности водителя
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
Осмотрите проводку и разъем датчика боковой подушки безопасности пассажира на предмет повреждений.
Проводка подушки безопасности и разъем в порядке?
-
Перейдите на Шаг 3
Перейдите на Шаг 2
2
Заменить электропроводку подушки безопасности или присоединить разъем.
-
-
-
3
Замените датчик боковой подушки безопасности водителя.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Проверьте цепь.
Диагностический код неисправности (dtc) остался?
-
Перейдите на Шаг 4
Система в норме.
4
Замените модуль sdm.
-
-
-
Диагностический код неисправности (dtc) b1410
Нарушение передачи данных датчика боковой подушки безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1410 записывается, когда
Произошла ошибка передачи данных между модулем датчиков и диагностики (sdm) и датчиком боковой подушки безопасности пассажира.
dtc b1410 - Ошибка передачи данных датчика боковой подушки безопасности пассажира
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
Осмотрите проводку и разъем датчика боковой подушки безопасности пассажира на предмет повреждений.
Проводка подушки безопасности и разъем в порядке?
-
Перейдите на Шаг 3
Перейдите на Шаг 2
2
Заменить электропроводку подушки безопасности или присоединить разъем.
-
-
-
3
Замените датчик боковой подушки безопасности пассажира.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Проверьте цепь.
Диагностический код неисправности (dtc) остался?
-
Перейдите на Шаг 4
Система в норме.
4
Замените модуль sdm.
-
-
-
Диагностический код неисправности (dtc) b1414
Несоответствие идентификатора датчика боковой подушки безопасности водителя
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1414 записывается, когда
Модуль sdm получает идентификационное сообщение от датчика боковой подушки безопасности водителя, не соответствующее идентификатору, хранящемуся в памяти модуля sdm.
Действия, которые выполняются при выдаче кода неисправности dtc b1414
Замените датчик боковой подушки безопасности водителя.
Диагностический код неисправности (dtc) b1415
Несоответствие идентификатора датчика боковой подушки безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Диагностический код неисправности dtc b1415 записывается, когда
Модуль sdm получает идентификационное сообщение от датчика боковой подушки безопасности пассажира, не соответствующее идентификатору, хранящемуся в памяти модуля sdm.
Действия, которые выполняются при выдаче кода неисправности dtc b1415
Замените датчик боковой подушки безопасности пассажира.

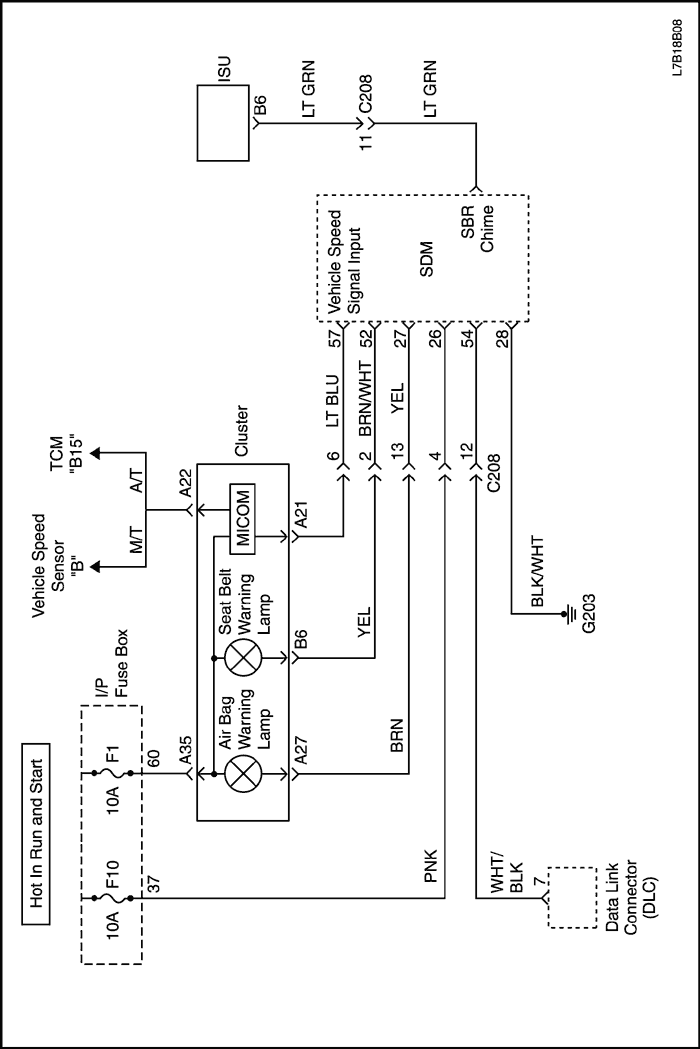

Диагностический код неисправности (dtc) b1453
Ошибочный сигнал скорости автомобиля (замыкание на массу)
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
На модуль SDM непрерывно поступает сигнал скорости автомобиля с комбинации приборов. Если не пристегнут ремень безопасности водителя, модуль SDM выдает предупреждение контрольной лампой и звуковым сигналом в соответствии с состоянием автомобиля.
Диагностический код неисправности dtc b1453 записывается, когда
На модуль sdm не поступает сигнал скорости автомобиля с комбинации приборов.
dtc b1453 - Ошибочный сигнал скорости автомобиля (замыкание на массу)
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Осмотрите разъем и проводку между модулем sdm и комбинацией приборов.
Разъем подушки безопасности отключен или проводка повреждена?
-
Замените электропроводку или присоедините разъем.
Перейдите на Шаг 2
2
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики (sdm).
Отключите разъем от комбинации приборов.
Отключите разъем модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводом a21 разъема комбинации приборов и выводом 57 разъема модуля sdm.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 3
Замените проводку надувной подушки безопасности
3
Проверьте сопротивление между выводом 57 модуля sdm и массой.
Сопротивление равно ∞?
∞
Перейдите на Шаг 4
Замените проводку надувной подушки безопасности
4
Проверьте на предмет обрыва или короткого замыкания на массу между выводом a22 разъема комбинации приборов и выводом b датчика скорости автомобиля (или выводом b15 модуля ТСМ).
Проводка повреждена?
-
Устраните повреждение проводки
Перейдите на Шаг 5
5
Замените комбинацию приборов.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Заменить модуль датчиков и диагностики.
Диагностический код неисправности (dtc) b1473
Слишком высокое сопротивление шторной подушки безопасности водителя
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1473 записывается, когда
Сопротивление цепи срабатывания шторной подушки безопасности водителя превышает 3,54 Ом.
dtc b1473 - Слишком высокое сопротивление шторной подушки безопасности водителя
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности водителя.
Разъем отключен?
-
Подключите разъем и Перейдите на Шаг 1
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль подушки безопасности водителя.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 45, 46 (47, 48 с правосторонним управлением) модуля sdm и выводами 1, 2 модуля шторной подушки безопасности головы водителя.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности водителя.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 45, 46 (47, 48 с правосторонним управлением) модуля sdm и выводами 4, 3 разъема c303.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1474
Слишком низкое сопротивление шторной подушки безопасности водителя
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1474 записывается, когда
Сопротивление цепи срабатывания шторной подушки безопасности водителя ниже 1,77 Ом.
Повреждена закорачивающая перемычка, модуль датчиков и диагностики (sdm) необходимо заменить.
dtc b1474 - Слишком низкое сопротивление шторной подушки безопасности водителя
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности водителя.
Проводка надувной подушки безопасности повреждена?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 5
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль подушки безопасности водителя.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 1 и 2 модуля шторной подушки безопасности водителя.
Сопротивление равно ∞?
∞
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности водителя.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 45 и 46 (47 и 48 с правосторонним управлением) на разъеме модуля sdm.
Сопротивление равно ∞?
∞
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1475
Замыкание шторной подушки безопасности водителя на массу
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю шторной подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1475 записывается, когда
Провод верхнего уровня проводки шторной подушки безопасности водителя закорочен на массу.
Провод нижнего уровня проводки шторной подушки безопасности водителя закорочен на массу.
dtc b1475 Замыкание шторной подушки безопасности водителя на массу
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности водителя.
Проводка надувной подушки безопасности повреждена?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль шторной подушки безопасности водителя.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между проводами верхнего и нижнего уровня модуля шторной подушки безопасности водителя и массой.
Сопротивление выше 10 кОм?
10k Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности водителя.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 45, 46 (47, 48 с правосторонним управлением) разъема модуля sdm и массой.
Сопротивление выше 10 кОм?
10k Ом
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1476
Замыкание шторной подушки безопасности водителя на напряжение аккумулятора
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю шторной подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1476 записывается, когда
Провод верхнего уровня проводки шторной подушки безопасности водителя закорочен на провод аккумулятора.
Провод нижнего уровня проводки шторной подушки безопасности водителя закорочен на провод аккумулятора.
dtc b1476 - Замыкание шторной подушки безопасности водителя на напряжение аккумулятора
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности водителя.
Проводка надувной подушки безопасности повреждена?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль шторной подушки безопасности водителя.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между проводами верхнего и нижнего уровня модуля шторной подушки безопасности водителя и аккумулятором.
Сопротивление выше 10 кОм?
10k Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности водителя.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 45, 46 (47, 48 с правосторонним управлением) разъема модуля sdm и аккумулятором.
Сопротивление выше 10 кОм?
10k Ом
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1477
Слишком высокое сопротивление шторной подушки безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю шторной подушки безопасности пассажира, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1477 записывается, когда
Сопротивление цепи срабатывания шторной подушки безопасности пассажира превышает 3,54 Ом.
dtc b1477 - Слишком высокое сопротивление шторной подушки безопасности пассажира
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности пассажира.
Разъем отключен?
-
Подключите разъем и Перейдите на Шаг 1
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль шторной подушки безопасности пассажира.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 47, 48 (45, 46 с правосторонним управлением) модуля sdm и выводами 1, 2 модуля шторной подушки безопасности головы пассажира.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности пассажира.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 47, 48 (45, 46 с правосторонним управлением) модуля sdm и выводами 1, 2 разъема c303.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1478
Слишком низкое сопротивление шторной подушки безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю шторной подушки безопасности пассажира, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b478 записывается, когда
Сопротивление цепи срабатывания шторной подушки безопасности пассажира ниже 1,77 Ом.
Повреждена закорачивающая перемычка, модуль датчиков и диагностики (sdm) необходимо заменить.
dtc b1478 - Слишком низкое сопротивление шторной подушки безопасности пассажира
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности пассажира.
Проводка надувной подушки безопасности повреждена?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 5
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль шторной подушки безопасности пассажира.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводами 1 и 2 модуля шторной подушки безопасности пассажира.
Сопротивление равно ∞?
∞
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности пассажира.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 47 и 48 (45 и 46 с правосторонним управлением) на разъеме модуля sdm.
Сопротивление равно ∞?
∞
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1479
Замыкание шторной подушки безопасности пассажира на массу
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю шторной подушки безопасности пассажира, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1479 записывается, когда
Провод верхнего уровня проводки шторной подушки безопасности пассажира закорочен на массу.
Провод нижнего уровня проводки шторной подушки безопасности пассажира закорочен на массу.
dtc b1479 Замыкание шторной подушки безопасности пассажира на массу
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности пассажира.
Проводка надувной подушки безопасности повреждена?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль шторной подушки безопасности пассажира.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между проводами верхнего и нижнего уровня модуля шторной подушки безопасности пассажира и массой.
Сопротивление выше 10 кОм?
10k Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности пассажира.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 47, 48 (45, 46 с правосторонним управлением) разъема модуля sdm и массой.
Сопротивление выше 10 кОм?
10k Ом
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1480
Замыкание шторной подушки безопасности пассажира на напряжение аккумулятора
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет цепь подключения к модулю шторной подушки безопасности пассажира, пропуская ничтожно малый ток через внутреннюю цепь и проверяя ее сопротивление.
Диагностический код неисправности dtc b1480 записывается, когда
Провод верхнего уровня проводки шторной подушки безопасности пассажира закорочен на провод аккумулятора.
Провод нижнего уровня проводки шторной подушки безопасности пассажира закорочен на провод аккумулятора.
dtc b1480 Замыкание шторной подушки безопасности пассажира на напряжение аккумулятора
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Удостоверьтесь, что ключ зажигания находится в положении off.
Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.
-
Перейдите на Шаг 2
-
2
Осмотрите разъем и проводку шторной подушки безопасности пассажира.
Проводка надувной подушки безопасности повреждена?
-
Замените проводку надувной подушки безопасности.
Перейдите на Шаг 3
3
Удостоверьтесь, что ключ зажигания находится в положении off.
Снимите модуль шторной подушки безопасности пассажира.
Отключите разъем проводки модуля датчиков и диагностики (sdm).
Проверьте сопротивление между проводами верхнего и нижнего уровня модуля шторной подушки безопасности пассажира и аккумулятором.
Сопротивление выше 10 кОм?
10k Ом
Перейдите на Шаг 4
Перейдите на Шаг 5
4
Замените модуль sdm.
Удостоверьтесь, что ключ зажигания находится в положении on.
Сотрите диагностический код неисправности с помощью диагностического прибора.
Выполните проверку диагностической системы системы надувных подушек безопасности (sir).
Диагностический код неисправности удален?
-
Система в норме.
Замените модуль шторной подушки безопасности пассажира.
5
Отключите разъем c303.
Проверьте сопротивление между выводами 47, 48 (45, 46 с правосторонним управлением) разъема модуля sdm и аккумулятором.
Сопротивление выше 10 кОм?
10k Ом
Замените проводку между подушкой безопасности и разъемом c303.
Замените проводку надувной подушки безопасности.
Диагностический код неисправности (dtc) b1620
Внутренняя неисправность модуля sdm
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
Диагностический код неисправности dtc b1620 записывается, когда
Модуль датчиков и диагностики не выполняет диагностику. В этом случае прежде чем заменять модуль SDM, необходимо заменить жгут проводки модуля.
dtc b1620 Внутренняя неисправность модуля sdm
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Диагностический код неисправности (dtc) b1650
Зарегистрировано столкновение передней подушкой безопасности
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
В случае срабатывания подушки безопасности при лобовом столкновении автомобиля, модуль SDM сохраняет включенное состояние предупредительной лампы "ON", и после этого система подушек безопасности, включая SDM, модули передних подушек безопасности, натяжители и проводку, требуется заменить.
Диагностический код неисправности dtc b1650 записывается, когда
Архивные данные о срабатывании передней подушки безопасности (водителя или пассажира) сохраняются в модуле sdm.
dtc b1650 - Зарегистрировано столкновение передней подушкой безопасности
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Диагностический код неисправности (dtc) b1651
Зарегистрировано столкновение боковой подушкой безопасности водителя
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
В случае срабатывания боковой подушка безопасности водителя при боковом столкновении, модуль SDM сохраняет включенное состояние предупредительной лампы "ON". Натяжители ремней безопасности водителя и пассажира, модуль боковой подушки безопасности водителя, датчик боковой подушки безопасности водителя, модуль шторной подушки безопасности водителя и SDM требуется заменить. После замены этих деталей необходимо проверить всю систему подушек безопасности.
Диагностический код неисправности dtc b1651 записывается, когда
Архивные данные о срабатывании боковой подушки безопасности водителя сохраняются в модуле sdm.
dtc b1651 - Зарегистрировано столкновение боковой подушкой безопасности водителя
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Диагностический код неисправности (dtc) b1652
Зарегистрировано столкновение боковой подушкой безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
В случае срабатывания боковой подушка безопасности пассажира при боковом столкновении, модуль SDM сохраняет включенное состояние предупредительной лампы "ON". Натяжители ремней безопасности водителя и пассажира, модуль боковой подушки безопасности пассажира, датчик боковой подушки безопасности пассажира, модуль шторной подушки безопасности пассажира и SDM требуется заменить. После замены этих деталей необходимо проверить всю систему подушек безопасности.
Диагностический код неисправности dtc b1652 записывается, когда
Архивные данные о срабатывании боковой подушки безопасности пассажира сохраняются в модуле sdm.
dtc b1652 - Зарегистрировано столкновение боковой подушкой безопасности пассажира
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Диагностический код неисправности (dtc) b1657
Зарегистрировано столкновение натяжителем ремня безопасности
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
Натяжитель ремня безопасности не может сработать самостоятельно, а должен сработать вместе с другими подушками безопасности независимо от того, лобовое это столкновение или боковое. Поэтому диагностический код неисправности DTC B1657 запишется вместе с кодом B1651 или B1652.
В случае срабатывания натяжителя ремня безопасности, модуль SDM сохраняет включенное состояние предупредительной лампы "ON", и после этого следует проверить всю систему подушек безопасности, а также заменить SDM, сработавшие подушки безопасности, натяжители и проводку.
Диагностический код неисправности dtc b1657 записывается, когда
Архивные данные о срабатывании натяжителя ремня безопасности сохраняются в модуле sdm.
dtc b1657 - Зарегистрировано столкновение натяжителем ремня безопасности
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Диагностический код неисправности (dtc) b2500
Неисправность контрольной лампы подушки безопасности
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.
Модуль датчиков и диагностики (SDM) проверяет проводку к каждому модулю наполнения надувной подушки безопасности, пропуская ничтожно малый ток через внутреннюю цепь и проверяя сопротивление. Если контрольная лампа нормально загорается и гаснет, SDM постоянно контролирует напряжение на выводе контрольной лампы.
Диагностический код неисправности dtc b2500 записывается, когда
Контрольная лампа не мигает, как предусмотрено.
Справочная информация
Когда ключ зажигания устанавливается в положение ON, при нормальной работе системы контрольная лампа мигает 6 раз за 6 секунд.
Однако если контрольная лампа остается гореть или продолжает мигать дольше нормального (6 раз за 6 секунд), это является признаком неисправности (новой или старой). Проверьте неисправность с помощью диагностического прибора.
dtc b2500 - Неисправность контрольной лампы подушки безопасности
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Проверьте предохранитель f1.
Предохранитель перегорел?
-
Перейдите на Шаг 2
Перейдите на Шаг 3
2
Заменить предохранитель f1.
-
-
-
3
Удостоверьтесь, что ключ зажигания находится в положении ON.
Удостоверьтесь, что ключ зажигания находится в положении on.
Проверьте напряжение на предохранителе f1.
Находится ли напряжение в диапазоне 9 - 16 В?
9 ~ 16 В
Перейдите на Шаг 5
Перейдите на Шаг 4
4
Замените цепь питания и проводку к предохранителю f1.
-
-
-
5
Удостоверьтесь, что ключ зажигания находится в положении ON.
Удостоверьтесь, что ключ зажигания находится в положении on.
Проверьте напряжение на выводе a35 разъема проводки комбинации приборов.
Находится ли напряжение в диапазоне 9 - 16 В?
9 ~ 16 В
Перейдите на Шаг 7
Перейдите на Шаг 6
6
Отремонтируйте проводку между предохранителем f1 и выводом a35 разъема проводки комбинации приборов.
-
-
-
7
Проверьте соединение между выводами a35 и a27 комбинации приборов.
Соединение в порядке?
-
Перейдите на Шаг 9
Перейдите на Шаг 8
8
Замените приборную панель.
-
-
-
9
Удостоверьтесь, что ключ зажигания находится в положении OFF.
Удостоверьтесь, что ключ зажигания находится в положении off.
Отключите разъем модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводом a27 разъема комбинации приборов и выводом 27 разъема модуля sdm.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 10
Перейдите на Шаг 11
10
Проверьте сопротивление между выводом 27 разъема модуля sdm и аккумулятором, массой.
Сопротивление равно ∞?
-
Заменить модуль датчиков и диагностики.
Перейдите на Шаг 11
11
Отремонтируйте проводку между выводом 27 sdm и приборной панелью.
-
-
-
Диагностический код неисправности (dtc) b2502
Неисправность индикатора отключения ("OFF") подушки безопасности пассажира
Описание схемы
При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.
В это время модуль SDM устанавливает связь с системой PPD/SBR (обнаружения присутствия пассажира/сигнализации непристегнутого ремня безопасности), и PPD/SBR отвечает модулю SDM, посылая индикатору отключения ("OFF") подушки безопасности пассажира команду включиться на 5 секунд.
Диагностический код неисправности dtc b2502 записывается, когда
Лампа индикатора не мигает, как предусмотрено.
dtc b2502 Неисправность индикатора отключения ("OFF") подушки безопасности пассажира
Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.
Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.
Шаг
Операция
Значения
Да
Нет
1
Проверьте предохранитель f11.
Предохранитель перегорел?
-
Перейдите на Шаг 2
Перейдите на Шаг 3
2
Заменить предохранитель f11.
-
-
-
3
Удостоверьтесь, что ключ зажигания находится в положении ON.
Удостоверьтесь, что ключ зажигания находится в положении on.
Проверьте напряжение на предохранителе f11.
Находится ли напряжение в диапазоне 9 - 16 В?
9 ~ 16 В
Перейдите на Шаг 5
Перейдите на Шаг 4
4
Замените цепь питания и проводку к предохранителю f11.
-
-
-
5
Удостоверьтесь, что ключ зажигания находится в положении ON.
Удостоверьтесь, что ключ зажигания находится в положении on.
Проверьте напряжение на выводе 5 разъема проводки предупредительной лампы подушки безопасности/ремня безопасности пассажира.
Находится ли напряжение в диапазоне 9 - 16 В?
9 ~ 16 В
Перейдите на Шаг 7
Перейдите на Шаг 6
6
Устраните неисправность проводки между предохранителем f11 и выводом 5 разъема проводки предупредительной лампы подушки безопасности/ремня безопасности пассажира.
-
-
-
7
Проверьте соединение между выводами 5 и 6 (1 с правосторонним управлением) предупредительной лампы подушки безопасности/ремня безопасности пассажира.
Соединение в порядке?
-
Перейдите на Шаг 9
Перейдите на Шаг 8
8
Замените предупредительную лампу подушки безопасности/ремня безопасности пассажира.
-
-
-
9
Удостоверьтесь, что ключ зажигания находится в положении OFF.
Удостоверьтесь, что ключ зажигания находится в положении off.
Отключите разъем модуля датчиков и диагностики (sdm).
Проверьте сопротивление между выводом 6 (1 с правосторонним управлением) разъема предупредительной лампы подушки безопасности/ремня безопасности пассажира и выводом 56 разъема модуля sdm.
Сопротивление близко к 0 (нулю)?
≈ 0 Ом
Перейдите на Шаг 10
Перейдите на Шаг 11
10
Проверьте сопротивление между выводом 56 разъема модуля sdm и аккумулятором, массой.
Сопротивление равно ∞?
-
Заменить модуль датчиков и диагностики.
Перейдите на Шаг 11
11
Отремонтируйте проводку между выводом 56 модуля sdm и предупредительной лампой подушки безопасности/ремня безопасности пассажира на приборной панели.
-
-
-
https://vnx.su/ 🛠 Руководства по ремонту и эксплуатации для автомобилей
