Снимите звездочку впускного распределительного вала и звездочку выпускного распределительного вала.
Снимите винты головки распределительного вала постепенно и в указанной последовательности для каждой головки распределительного вала.
Внимание! Следите, чтобы выгравированные на головках распределительного вала номера позиций не были перепутаны. При установке головки распределительного вала должны следовать в порядке: головки впускного распределительного вала 1-3-5-7-9-11-13, головки выпускного распределительного вала 2-4-6-8-10-12-14.
Снимите впускной распределительный вал и выпускной распределительный вал.
Снимите заглушки оси коромысел на обоих концах блока цилиндров.

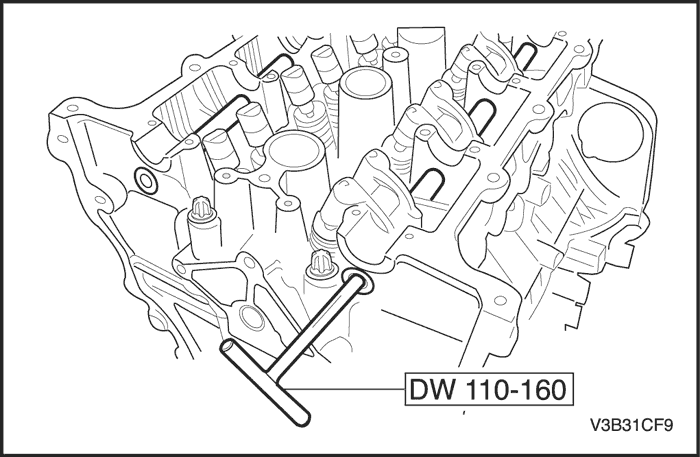

Снимите передние и задние оси коромысел, используя приспособление для установки/снятия осей коромысел dw110-160.
Внимание! Чтобы масло не вытекало через напорную камеру, не переворачивайте головку цилиндров вверх ногами при снятии или установке коромысла.
Снимите коромысла.

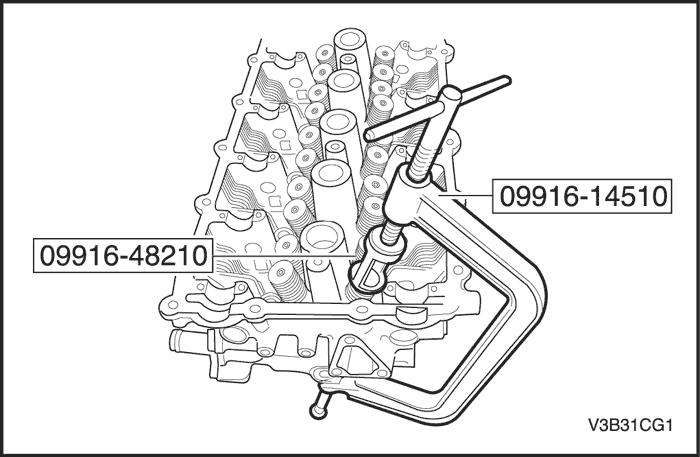

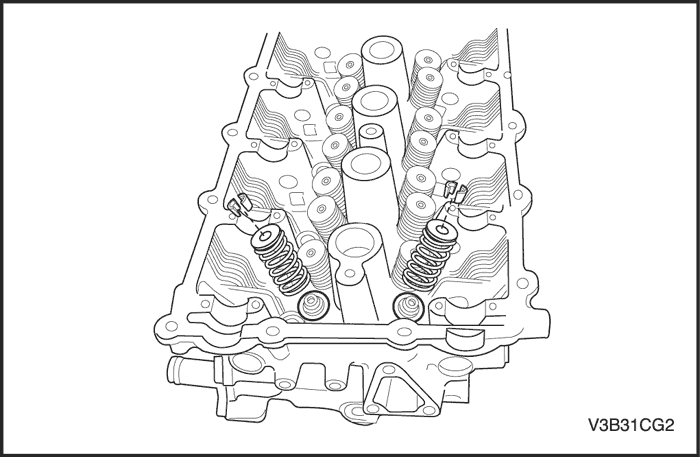

Снимите пружинодержатель клапана, пружину клапана, клин клапана и шток клапана, используя приспособление для сжатия пружин клапанов 09916-14510 / переходник для сжатия пружин клапанов 09916-48210.
Снимите впускные и выпускные клапаны.
Процедура установки
Установку производить в порядке, обратном порядку снятия деталей.

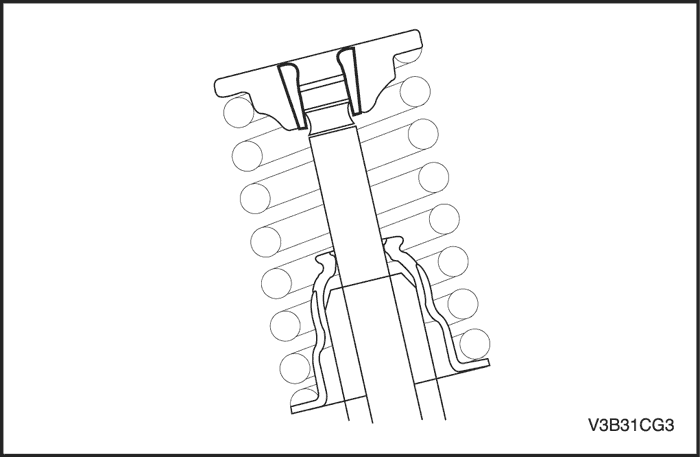

Установите впускные и выпускные клапаны, пружинодержатель клапана, пружину клапана, клин клапана и шток клапана, используя приспособление для сжатия пружин клапанов 09916-14510 / переходник для сжатия пружин клапанов 09916-48210.

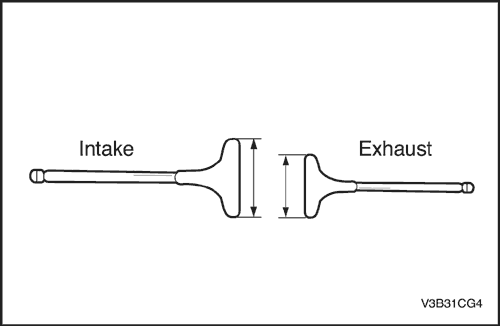

Проследите, чтобы впускные и выпускные клапаны были установлены на правильные места. Диаметр впускных клапанов больше, чем выпускных.
Установите коромысла.
Установите оси коромысел, используя приспособление для установки/снятия осей коромысел dw110-160.

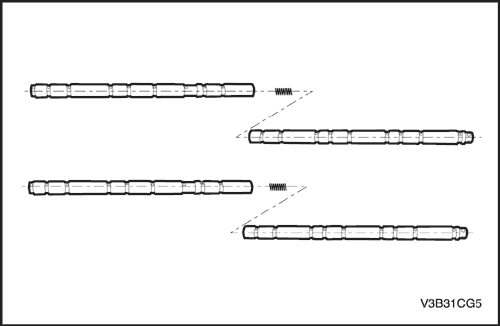

Примечание: Переднюю ось коромысла, которая устанавливается со стороны цепи распределительного механизма, можно идентифицировать по отверстию для пружины коромысла.
Нанесите герметик на заглушки оси коромысел.
Установите заглушки оси коромысел.
Затянуть
Затяните заглушки оси коромысел до 35~45 Н•м (26~33 lb-ft).
Установите на место впускной и выпускной распределительные валы.
Примечание: Впускной распределительный вал можно идентифицировать по канавке рядом с фланцем звездочки распределительного вала. На выпускном распределительном вале канавки нет.
Установите головки распределительных валов в показанной последовательности.
Внимание! Следите, чтобы выгравированные на головках распределительного вала номера позиций не были перепутаны. При установке головки распределительного вала должны следовать в порядке: головки впускного распределительного вала 1-3-5-7-9-11-13, головки выпускного распределительного вала 2-4-6-8-10-12-14.
Затяните болты головок распределительных валов в показанной последовательности.
Затянуть
Затяните болты головок распределительных валов до 10~14 Н•м (89~124 lb-in).
Установите звездочки распределительных валов.
Затянуть
Затяните болты звездочек распределительных валов до 18~22 Н•м (13~16 lb-ft).

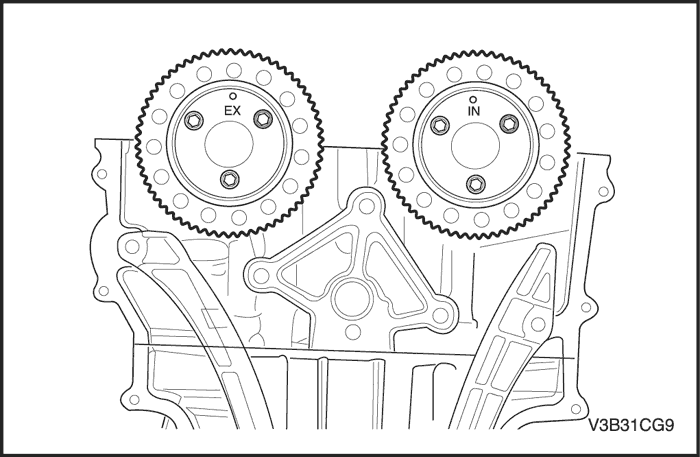

Примечание: Звездочки впускного и выпускного распределительных валов можно опознать по гравировкам IN и EX соответственно.
Коренные подшипники и шатунные подшипники
Необходимое оборудование
DW110-170-01 Приспособление для установки поршневых колец (2.0 л)
DW110-170-02 Приспособление для установки поршневых колец (2.5 л)
DW110-190 Приспособление для регулировки коленвала
DW110-180-02 Приспособление для монтажа заднего сальника коленчатого вала

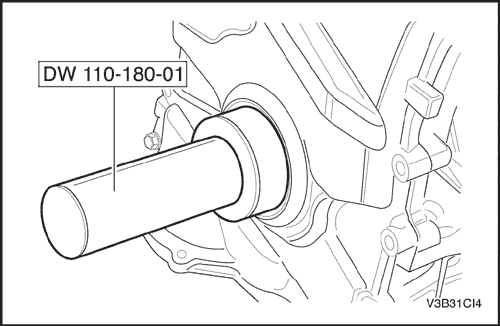

DW110-180-01 Приспособление для монтажа переднего сальника коленчатого вала

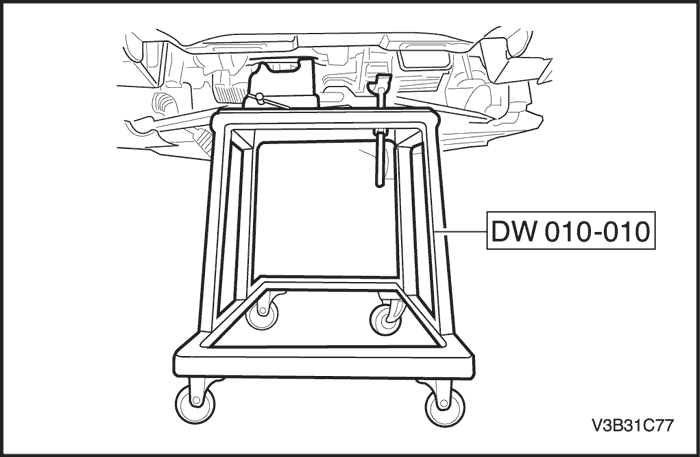

Процедура снятия

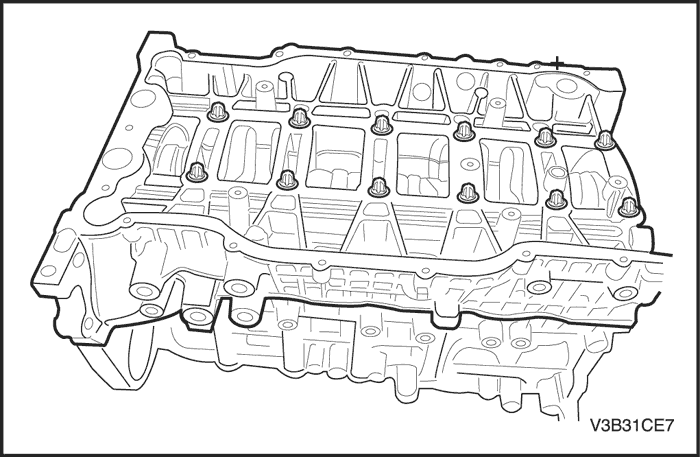

Снимите опорную плиту. Следуйте пункту "Опорная плита" в этом разделе.

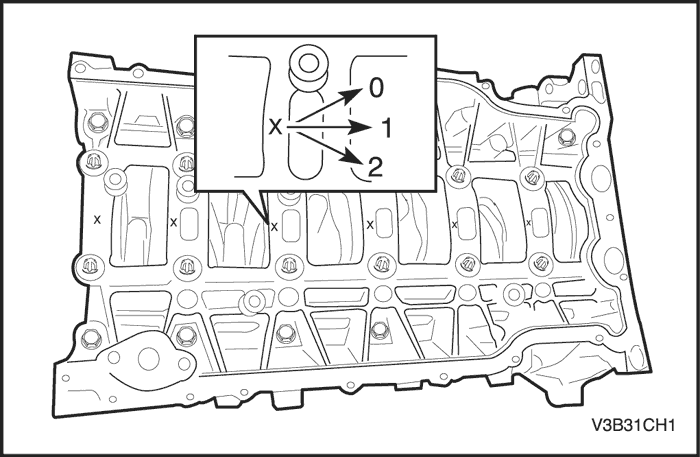

Примечание: Размеры всех верхних коренных подшипников обозначены на опорной плите, как показано на иллюстрации.
Снимите нижние коренные подшипники.

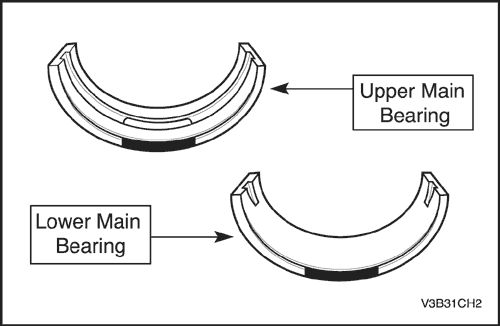

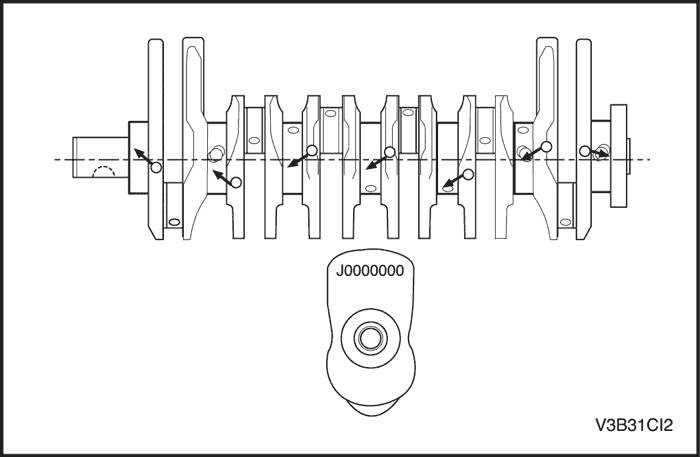

Примечание: Нижние коренные подшипники имеют разные формы канавок, размеры коренных подшипников указаны цветными метками на боковой поверхности подшипника: зеленый (размер 0), желтый (размер 1), розовый (размер 2).
Переместите поршень к низу хода поршня.
Пометьте позицию головки шатуна.
Снимите головки и подшипники шатунов.
Снимите поршень.
Снимите поршневые кольца.

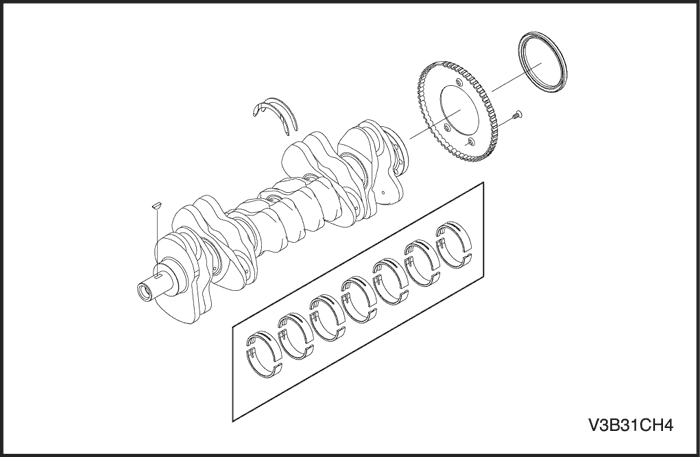

Снимите коленчатый вал.
Снимите верхний шатунный подшипник.
Снимите задний сальник коленвала.
Процедура установки
Установку производить в порядке, обратном порядку снятия деталей.
Установите верхние коренные подшипники.
Примечание: Размеры всех верхних коренных подшипников обозначены на опорной плите, как показано на иллюстрации.
Примечание: Нижние коренные подшипники имеют разные формы канавок, размеры коренных подшипников указаны цветными метками на боковой поверхности подшипника: зеленый (размер 0), желтый (размер 1), розовый (размер 2).
Установите коленчатый вал.

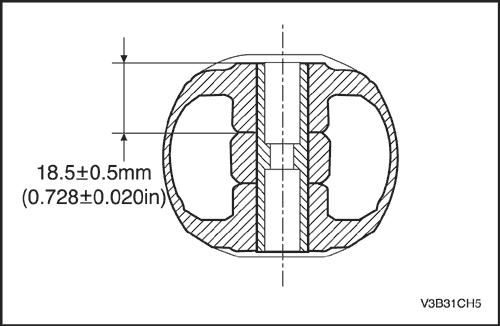

Установите поршневой палец.

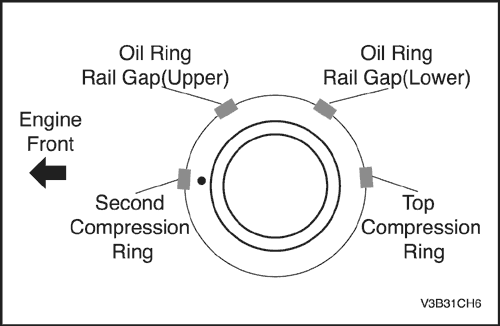

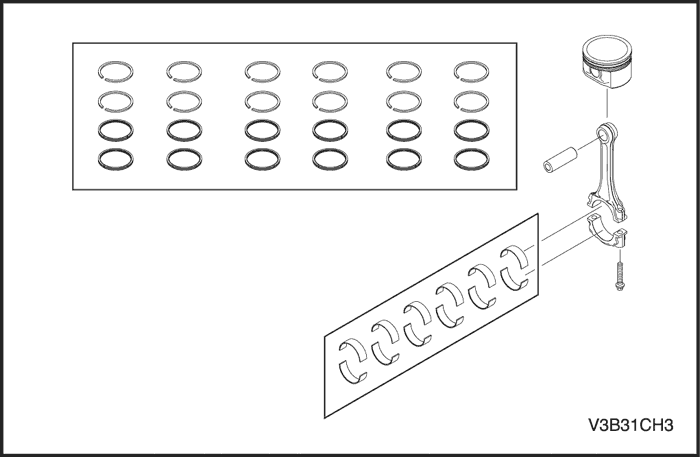

Установите поршневые кольца.
При установке поршневых колец используйте приспособление для установки поршневых колец dw110-170-01 (2.0 л) или DW110-170-02 (2.5 л). Соблюдайте порядок установки поршней: 2 -> 5 -> 1 -> 6 -> 3 -> 4 (номер поршня).
Установите на место подшипники шатунов и временно установите головку шатуна.

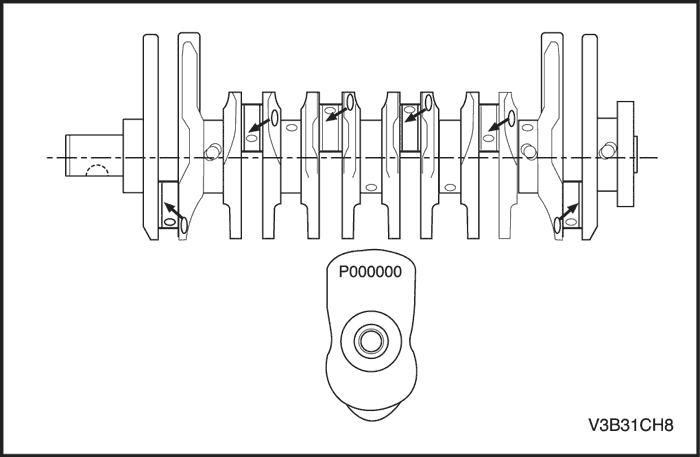

Примечание: Размеры подшипников шатунов обозначены цветными метками на боковой поверхности подшипников: зеленый (размер 0), желтый (размер 1).

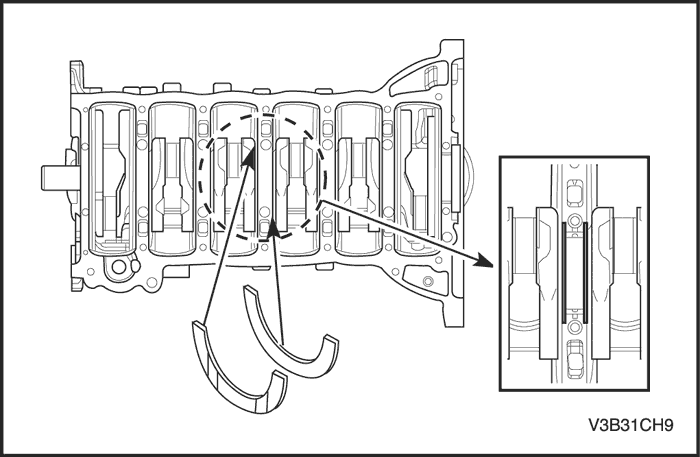

Установите упорный подшипник.
Примечание: Проследите, чтобы смазочная канавка на упорном подшипнике была обращена наружу.
Затяните болты головки шатуна, используя приспособление для регулировки коленчатого вала dw110-190. Соблюдайте порядок затяжки болтов шатуна: 2 -> 5 -> 1 -> 6 -> 3 -> 4 (номер поршня).
Затянуть
Затяните болты головок шатунов до 20 Н•м (15 lb-ft). После завершения первоначальной затяжки поверните болты на 45°, а затем еще на 90°.
Установите нижние коренные подшипники.
Примечание: Нижние коренные подшипники имеют разные формы канавок, размеры коренных подшипников указаны цветными метками на боковой поверхности подшипника: зеленый (размер 0), желтый (размер 1), розовый (размер 2).
Установите опорную плиту. Следуйте пункту "Опорная плита" в этом разделе.

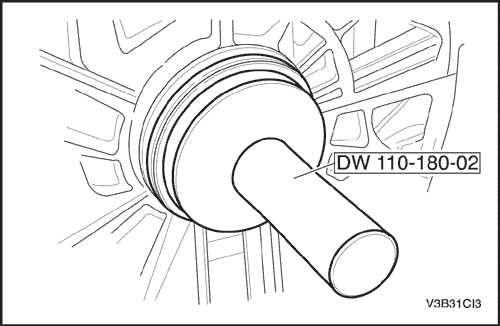

Расположите и установите задний сальник коленчатого вала, используя приспособление для монтажа заднего сальника коленчатого вала dw110-180-02.
