Руководство по техническому обслуживанию2009 aveo Код u0001

Aveo

Код u0001

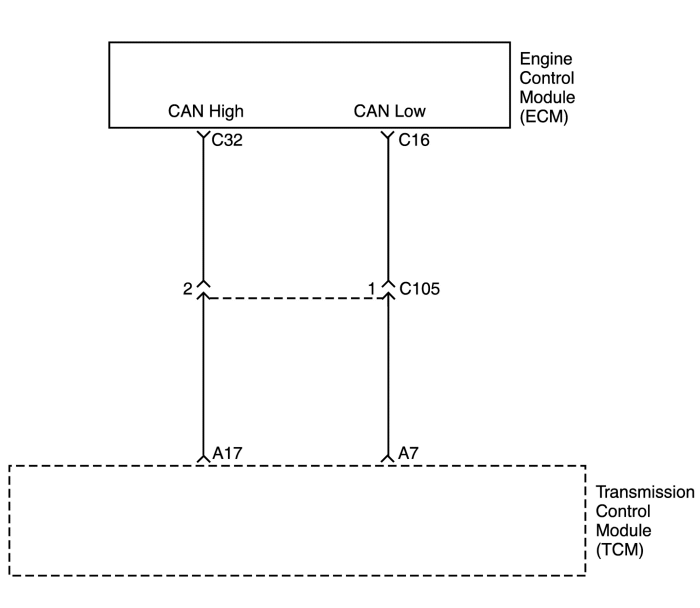

Высокоскоростная коммуникация can

Условия действия dtc

Датчик частоты вращения двигателя показывает 400 об/мин или выше.
Датчик входной частоты вращения показывает 400 об/мин или выше.
Контроллер КПП получает от контроллера can сигнал о отключении шины.

Условия записи диагностического кода неисправности

Выше приведенные условия возникают непрерывно 7 раз.

Действия при занесении кода неисправности

Контроллер КПП отдает команду на включение сигнализатора неисправностей и заносит соответствующий код при возникновении неисправности в одном цикле зажигания.
При расчете времени переключения и блокировки контроллер КПП считает, что дроссельная заслонка полностью закрыта.
Для управления давлением в гидравлических линиях контроллер КПП считает, что дроссельная заслонка полностью открыта.
Отсутствует блокировка
Отсутствует управление самообучением.
Не включается 4-я передача.
Контроллер КПП принимает обороты двигателя равными 0 об/мин.

Условия очистки кода неисправности

Контроллер КПП отдает команду на выключение сигнализатора неисправностей, если в трех циклах зажигания подряд неисправность не наблюдается.
Очистить код из памяти контроллера можно с помощью диагностического прибора.

Причина неисправности

Электрический разъем или жгут между контроллером КПП и контроллером ЭСУД
Контроллер ЭСУД
контроллер КПП

dtc u0001 - Высокоскоростная коммуникация can

Шаг	Операция	Значения	Да	Нет
1	Выключить зажигание. Подключить диагностический прибор. Двигатель остановлен. Перевести замок зажигания в положение ON. В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") диагностического прибора выбрать команду "Store Freeze Frame/Failure Records" ("Стоп-кадр/Записи о неисправности"). Сохранить данные стоп-кадра/записи о неисправности. В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") выбрать команду "Clear DTC Information" ("Очистить информацию о кодах"). Очистить информацию о кодах. Выполнить один драйв-цикл. Сигнализатор неисправности горит?	-	Перейти к Шагу 2	Устранить непостоянный контакт в электрическом разъеме.
2	В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") выбрать команду "Request DTC by Status" ("Запрос кодов по состоянию"). Выполнить запрос кодов по состоянию. Отображается ли код u0001?	-	Перейти к Шагу 3	Устранить непостоянный контакт в электрическом разъеме.
3	Выключить зажигание. Отсоединить соединительный зажим контроллера КПП и соединительного зажима блока управления двигателем. Измерить сопротивление между контактом a17 электрического разъема жгута контроллера КПП и контактом c32 разъема жгута контроллера ЭСУД. Измерить сопротивление между контактом a7 электрического разъема жгута контроллера КПП и контактом c16 разъема жгута контроллера ЭСУД. Соответствует ли сопротивление указанным пределам?	0 Ом	Перейти к Шагу 5	Перейти к Шагу 4
4	При необходимости отремонтировать неисправные разъёмы. Действие завершено?	-	Система в норме	-
5	Установите зажигание в положение on. Измерить напряжение на контакте a17. Измерить напряжение на контакте a7. Соответствует ли сопротивление указанным пределам?	1,5-3,0 В	Перейти к Шагу 6	Перейти к Шагу 7
6	При необходимости отремонтировать неисправные разъёмы. Действие завершено?	-	Система в норме	-
7	Заменить контроллер КПП. Выключить зажигание. Установите зажигание в положение on. Проверить, появляется ли код неисправности u0001. Код занесен?	-	Перейти к Шагу 8	Перейти к Шагу 9
8	Заменить блок управления двигателя. Действие завершено?	-	Перейти к Шагу 9	-
9	После ремонта следует выполнить функцию "clear info" диагностического прибора и дорожное испытание. См. ""DTC info"". Был ли сбой при последнем тесте или на дисплее показывается текущий код неисправности?	-	Начать диагностику заново	Ремонт подтверждён Выйти из таблицы неисправностей

Код u0100

Нарушение связи с ecm/pcm

Условия действия dtc

Неисправное состояние отключения шины can.
Частота вращения коленчатого вала 400 об/мин или выше.
Датчик входной частоты вращения показывает 400 об/мин или больше.
Контроллер КПП не может обнаружить данные электронного блока управления непрерывно в течение 0,2 секунды.

Условия записи диагностического кода неисправности

Выше приведенные условия возникают непрерывно 10 раз.

Действия при занесении кода неисправности

Контроллер КПП отдает команду на включение сигнализатора неисправностей и заносит соответствующий код при возникновении неисправности в одном цикле зажигания.
При расчете времени переключения и блокировки контроллер КПП считает, что дроссельная заслонка полностью закрыта.
Для управления давлением в гидравлических линиях контроллер КПП считает, что дроссельная заслонка полностью открыта.
Отсутствует блокировка
Отсутствует управление самообучением.
Не включается 4-я передача.
Контроллер КПП принимает обороты двигателя равными 0 об/мин.

Условия очистки кода неисправности

Контроллер КПП отдает команду на выключение сигнализатора неисправностей, если в трех циклах зажигания подряд неисправность не наблюдается.
Очистить код из памяти контроллера можно с помощью диагностического прибора.

Причина неисправности

Электрический разъем или жгут между контроллером КПП и контроллером ЭСУД
Контроллер ЭСУД
контроллер КПП

dtc u0100 - Нарушение связи с ecm/pcm

Шаг	Операция	Значения	Да	Нет
1	Выключить зажигание. Подключить диагностический прибор. Двигатель остановлен. Перевести замок зажигания в положение ON. В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") диагностического прибора выбрать команду "Store Freeze Frame/Failure Records" ("Стоп-кадр/Записи о неисправности"). Сохранить данные стоп-кадра/записи о неисправности. В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") выбрать команду "Clear DTC Information" ("Очистить информацию о кодах"). Очистить информацию о кодах. Выполнить один драйв-цикл. Сигнализатор неисправности горит?	-	Перейти к Шагу 2	Устранить непостоянный контакт в электрическом разъеме.
2	В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") выбрать команду "Request DTC by Status" ("Запрос кодов по состоянию"). Выполнить запрос кодов по состоянию. Отображается ли код u0100?	-	Перейти к Шагу 3	Устранить непостоянный контакт в электрическом разъеме.
3	Выключить зажигание. Отсоединить соединительный зажим контроллера КПП и соединительного зажима блока управления двигателем. Измерить сопротивление между контактом a17 электрического разъема жгута контроллера КПП и контактом c32 разъема жгута контроллера ЭСУД. Измерить сопротивление между контактом a7 электрического разъема жгута контроллера КПП и контактом c16 разъема жгута контроллера ЭСУД. Соответствует ли сопротивление указанным пределам?	0 Ом	Перейти к Шагу 5	Перейти к Шагу 4
4	При необходимости отремонтировать неисправные разъёмы. Действие завершено?	-	Система в норме	-
5	Установите зажигание в положение on. Измерить напряжение на контакте a17. Измерить напряжение на контакте a7. Соответствует ли сопротивление указанным пределам?	1,5-3,0 В	Перейти к Шагу 6	Перейти к Шагу 7
6	При необходимости отремонтировать неисправные разъёмы. Действие завершено?	-	Система в норме	-
7	Заменить контроллер КПП. Выключить зажигание. Установите зажигание в положение on. Проверить, появляется ли код u0100. Код занесен?	-	Перейти к Шагу 8	Перейти к Шагу 9
8	Заменить блок управления двигателя. Действие завершено?	-	Перейти к Шагу 9	-
9	После ремонта следует выполнить функцию "clear info" диагностического прибора и дорожное испытание. См. ""DTC info"". Был ли сбой при последнем тесте или на дисплее показывается текущий код неисправности?	-	Начать диагностику заново	Ремонт подтверждён Выйти из таблицы неисправностей

Код u0401

Прием неправильных данных из ecm/pcm

Условия действия dtc

Напряжение зажигания больше, чем 9 вольт.
Нет неисправного состояния отключения шины can.
Контроллер КПП получает сигнал о частоте вращения коленчатого вала непрерывно в течение 0,2 секунды.

Условия записи диагностического кода неисправности

Выше приведенные условия возникают непрерывно 10 раз.

Действия при занесении кода неисправности

Контроллер КПП отдает команду на включение лампы hold.
Отсутствует блокировка
Не включается 4-я передача.
Отсутствует управление самообучением.
Отключается управление снижением момента двигателя.
Отключается управление давлением включения.
Отсутствует управление n-d электромагнитным клапаном управления моментом.
Контроллер КПП принимает обороты двигателя равными 0 об/мин.

Условия очистки кода неисправности

Контроллер КПП отдает команду на выключение лампы hold, если в трех циклах зажигания подряд неисправность не наблюдается.
Очистить код из памяти контроллера можно с помощью диагностического прибора.
Контроллер удалит код из памяти исторических кодов, если в сорока циклах прогрева подряд неисправность не наблюдается.
Контроллер КПП получает сигнал о частоте вращения коленчатого вала непрерывно в течение 2 секунд.

Причина неисправности

Электрический разъем или жгут между контроллером КПП и контроллером ЭСУД
Контроллер ЭСУД
контроллер КПП

dtc u0401 - Прием неправильных данных из ecm/pcm

Шаг	Операция	Значения	Да	Нет
1	Выключить зажигание. Подключить диагностический прибор. Двигатель остановлен. Перевести замок зажигания в положение ON. В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") диагностического прибора выбрать команду "Store Freeze Frame/Failure Records" ("Стоп-кадр/Записи о неисправности"). Сохранить данные стоп-кадра/записи о неисправности. В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") выбрать команду "Clear DTC Information" ("Очистить информацию о кодах"). Очистить информацию о кодах. Выполнить один драйв-цикл. Сигнализатор неисправности горит?	-	Перейти к Шагу 2	Устранить непостоянный контакт в электрическом разъеме.
2	В меню "Diagnostic Trouble Codes Information" ("Информация о кодах") выбрать команду "Request DTC by Status" ("Запрос кодов по состоянию"). Выполнить запрос кодов по состоянию. Отображается ли код u0401?	-	Перейти к Шагу 3	Устранить непостоянный контакт в электрическом разъеме.
3	Выключить зажигание. Отсоединить соединительный зажим контроллера КПП и соединительного зажима блока управления двигателем. Измерить сопротивление между контактом a17 электрического разъема жгута контроллера КПП и контактом c32 разъема жгута контроллера ЭСУД. Измерить сопротивление между контактом a7 электрического разъема жгута контроллера КПП и контактом c16 разъема жгута контроллера ЭСУД. Соответствует ли сопротивление указанным пределам?	0 Ом	Перейти к Шагу 5	Перейти к Шагу 4
4	При необходимости отремонтировать неисправные разъёмы. Действие завершено?	-	Система в норме	-
5	Установите зажигание в положение on. Измерить напряжение на контакте a17. Измерить напряжение на контакте a7. Соответствует ли сопротивление указанным пределам?	1,5-3,0 В	Перейти к Шагу 6	Перейти к Шагу 7
6	При необходимости отремонтировать неисправные разъёмы. Действие завершено?	-	Система в норме	-
7	Заменить контроллер КПП. Выключить зажигание. Установите зажигание в положение on. Проверить, появляется ли код u0401. Код занесен?	-	Перейти к Шагу 8	Перейти к Шагу 9
8	Заменить блок управления двигателя. Действие завершено?	-	Перейти к Шагу 9	-
9	После ремонта следует выполнить функцию "clear info" диагностического прибора и дорожное испытание. См. ""DTC info"". Был ли сбой при последнем тесте или на дисплее показывается текущий код неисправности?	-	Начать диагностику заново	Ремонт подтверждён Выйти из таблицы неисправностей
