19. ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ
1) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ - ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| С211 (контакт 15, желтый) |
Передняя часть - пол |
Под левой передней стойкой |
| С212 (контакт 11, синий) |
Приборная панель - пол |
Под левой передней стойкой |
| С401 (контакт 4, белый) |
Задняя дверь - пол |
Под левой задней стойкой |
| С404 (контакт 4, белый) |
Задняя откидная дверь - удлинитель задней откидной двери |
Под задней дверью с левой стороны |
| G201 |
Приборная панель |
Верхний выключатель управления зеркалом |

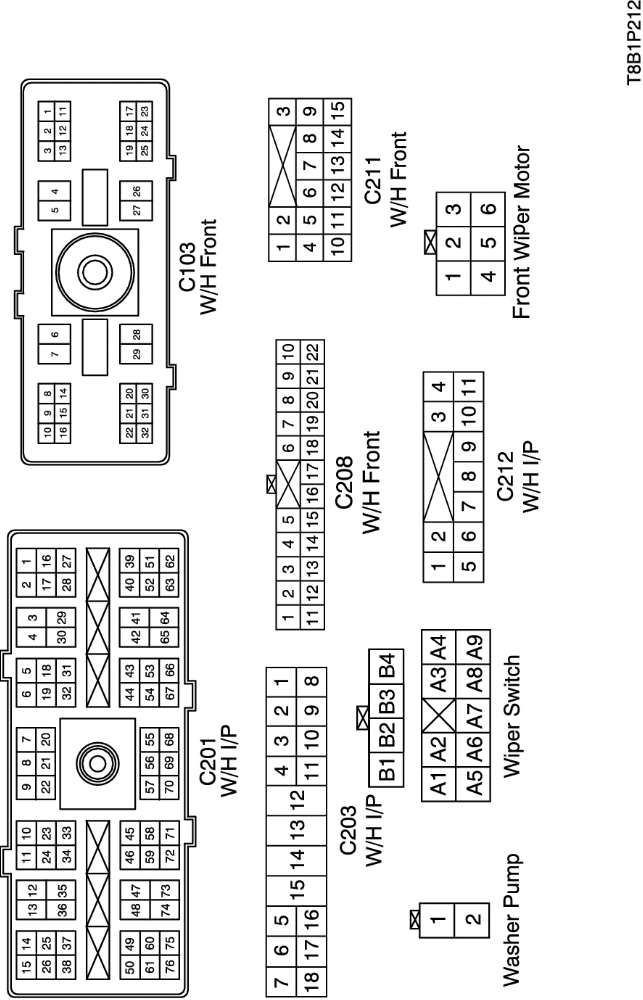

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

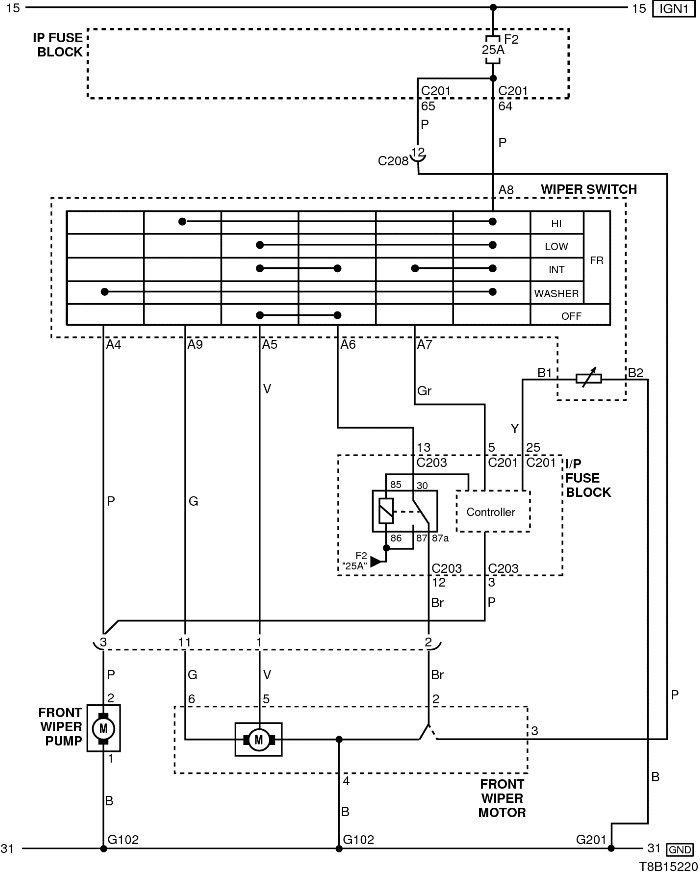

2) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ - ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ (БЕЗ ИНТ.)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| С211 (контакт 15, желтый) |
Передняя часть - пол |
Под левой передней стойкой |
| С212 (контакт 11, синий) |
Приборная панель - пол |
Под левой передней стойкой |
| С401 (контакт 4, белый) |
Задняя дверь - пол |
Под левой задней стойкой |
| С404 (контакт 4, белый) |
Задняя откидная дверь - удлинитель задней откидной двери |
Под задней дверью с левой стороны |
| G201 |
Приборная панель |
Верхний выключатель управления зеркалом |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

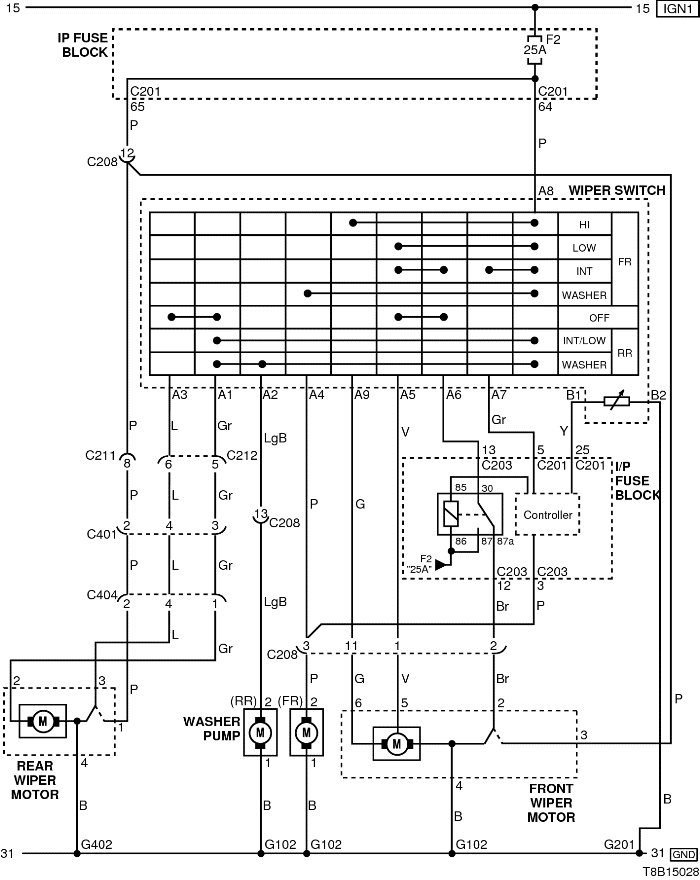

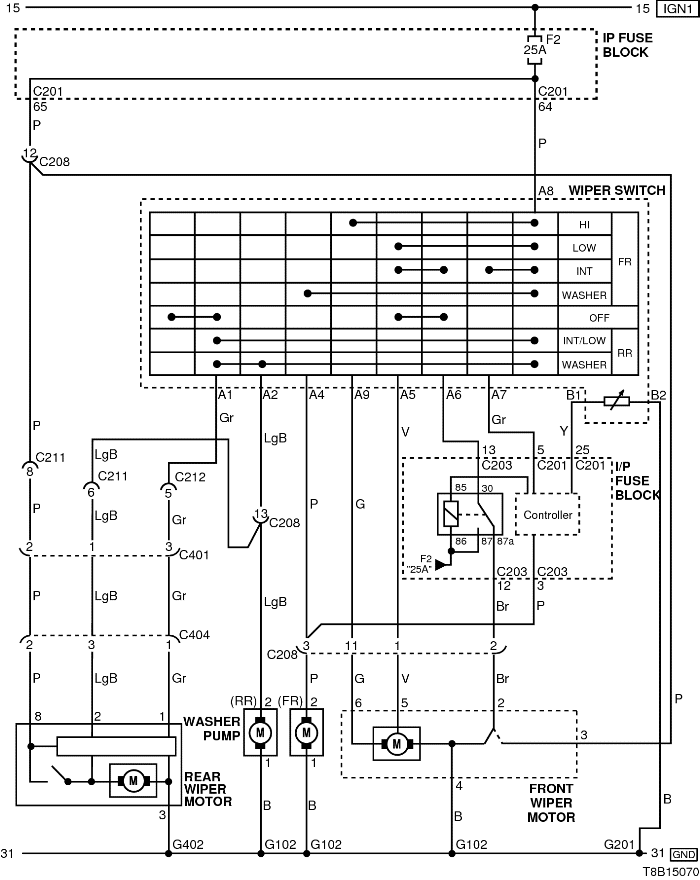

3) ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ - ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ (С ИНТ.)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C103 (контакт 32, коричневый) |
Передняя часть кузова - блок предохранителей в моторном отсеке |
Блок предохранителей в моторном отсеке |
| С201 (контакт 76, черный) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С203 (контакт 18, белый) |
Приборная панель - блок предохранителей на приборной панели |
Блок предохранителей на приборной панели |
| С208 (контакт 22, желтый) |
Передняя часть - приборная панель |
Передняя часть - контроллер КПП |
| С211 (контакт 15, желтый) |
Передняя часть - пол |
Под левой передней стойкой |
| С212 (контакт 11, синий) |
Приборная панель - пол |
Под левой передней стойкой |
| С401 (контакт 4, белый) |
Задняя дверь - пол |
Под левой задней стойкой |
| С404 (контакт 4, белый) |
Задняя откидная дверь - удлинитель задней откидной двери |
Под задней дверью с левой стороны |
| G201 |
Приборная панель |
Верхний выключатель управления зеркалом |

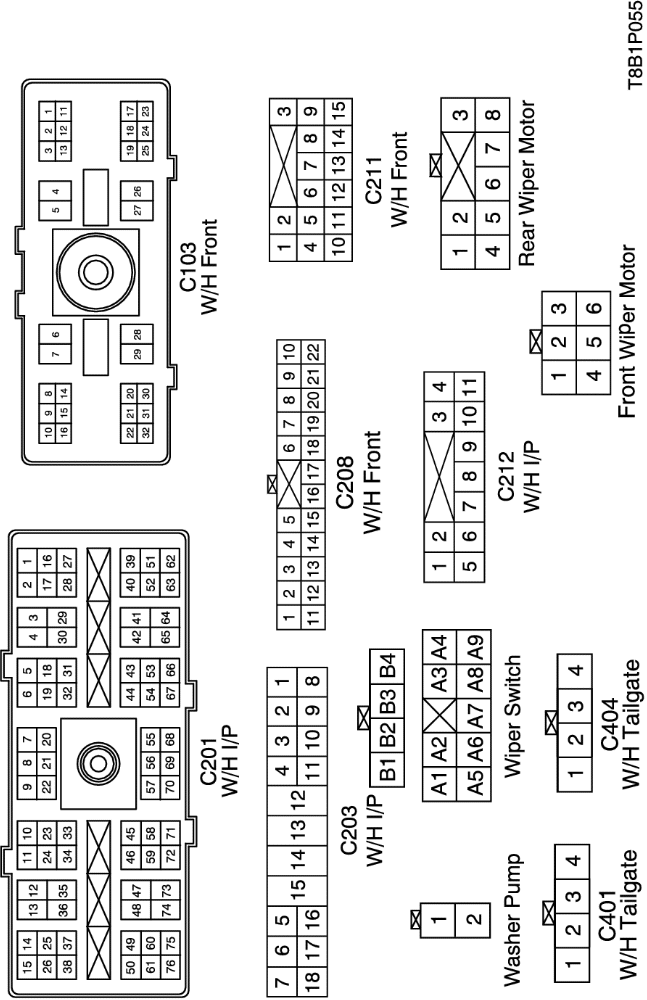

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
