ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

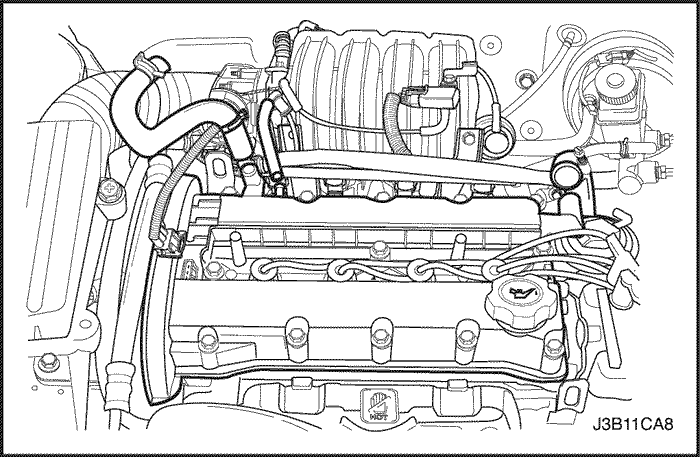

Кожух двигателя
Процедура снятия

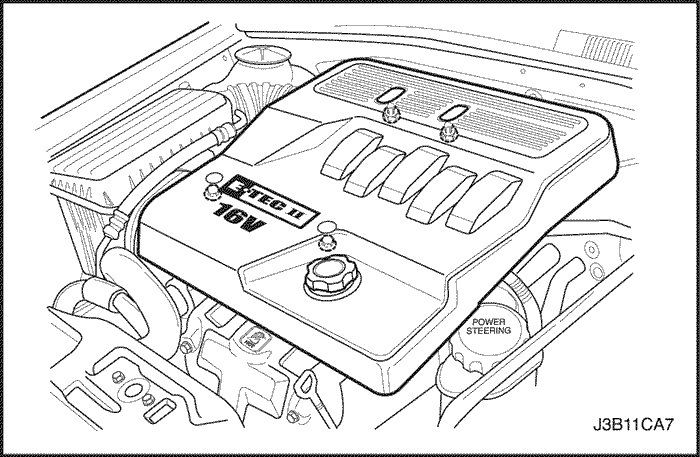

Снимите винты и гайки с кожуха двигателя. Снимите кожух двигателя.
Процедура установки
Расположите кожух двигателя на двигателе. Установите винты и гайки кожуха двигателя.
Затянуть
Затяните винты и гайки кожуха двигателя до 10 Н•м (89 lb-ft).
Крышка газораспределительного механизма
Процедура снятия
Отсоедините отрицательный кабель аккумулятора. Снимите кожух двигателя. Следуйте пункту "Двигатель" в этом разделе. Снимите шланг сапуна, вентиляционный шланг и разъем проводки датчика положения распредвала с крышки газораспределительного механизма.
Снимите провода зажигания со свечей зажигания. Снимите винты и крышку газораспределительного механизма. Снимите прокладку крышки газораспределительного механизма.
Процедура установки
Установите прокладку крышки газораспределительного механизма на крышку газораспределительного механизма. Расположите крышку газораспределительного механизма на блоке цилиндров. Установите винты крышки газораспределительного механизма.
Затянуть
Затяните винты крышки газораспределительного механизма до 10 Н•м (89 lb-ft).
Установите провода зажигания на свечи зажигания и присоедините шланг сапуна, вентиляционный шланг и разъем проводки датчика положения распредвала к крышке газораспределительного механизма. Установите кожух двигателя. Присоедините отрицательный кабель аккумулятора.
Впускной коллектор
Процедура снятия
Снимите предохранитель топливного насоса. Запустите двигатель. После остановки двигателя проверните коленвал двигателя в течение 10 секунд, чтобы стравить давление в топливной системе. Отсоедините отрицательный кабель аккумулятора. Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Снимите крышку газораспределительного механизма и корпус дроссельной заслонки. Следуйте разделу 1D, Управление двигателя.

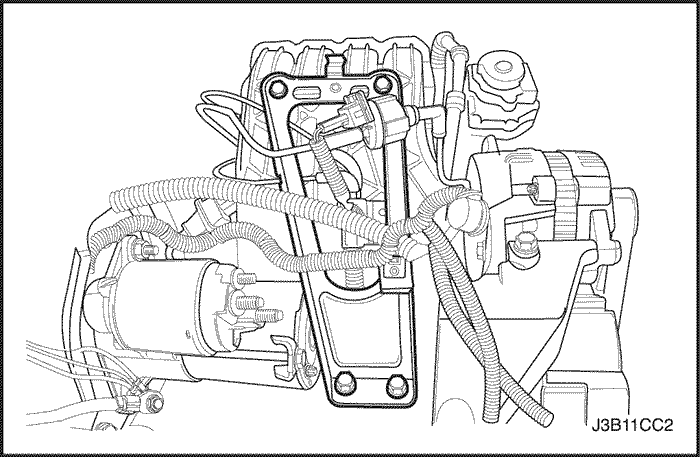

Отсоедините разъем датчика давления впускного коллектора, соединительный винт и вакуумный шланг.
Отсоедините разъем датчика температуры воздуха впускного коллектора (МАТ) и снимите датчик МАТ.

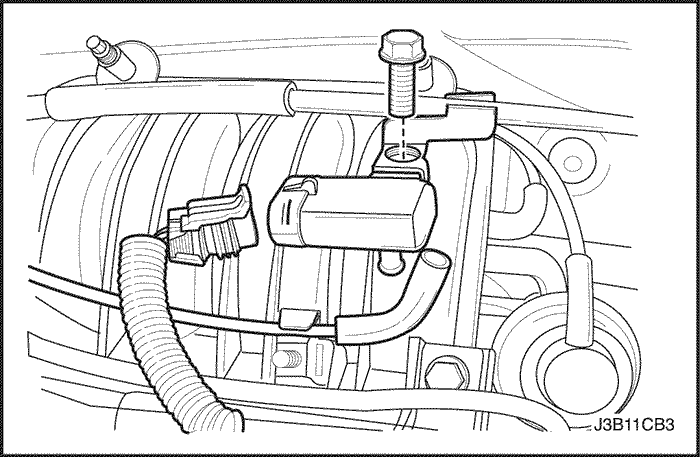

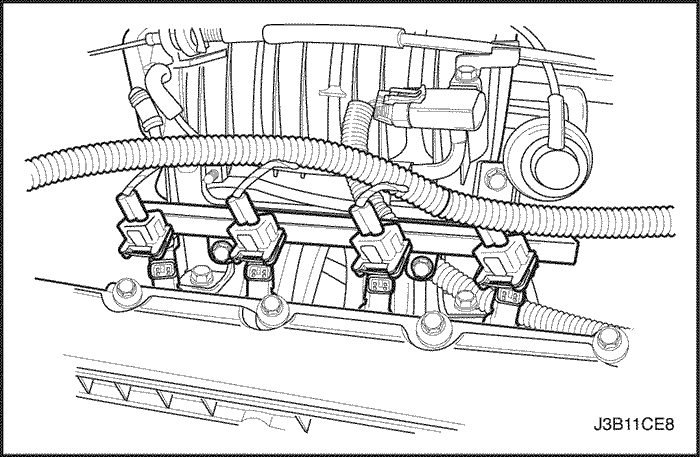

Снимите верхний кронштейн впускного коллектора. Снимите винт топливной рампы и топливную рампу.

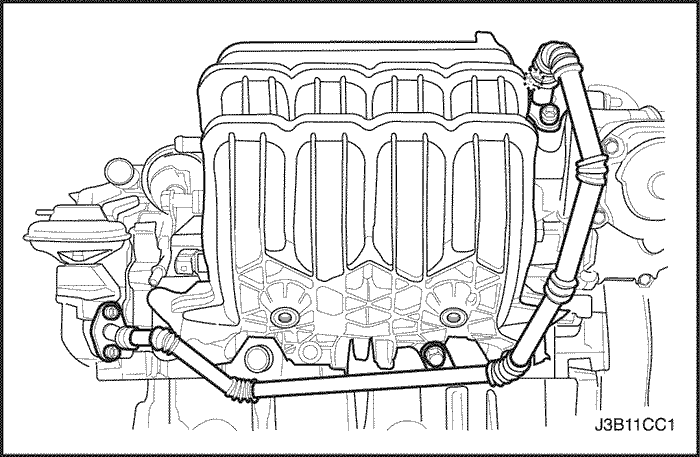

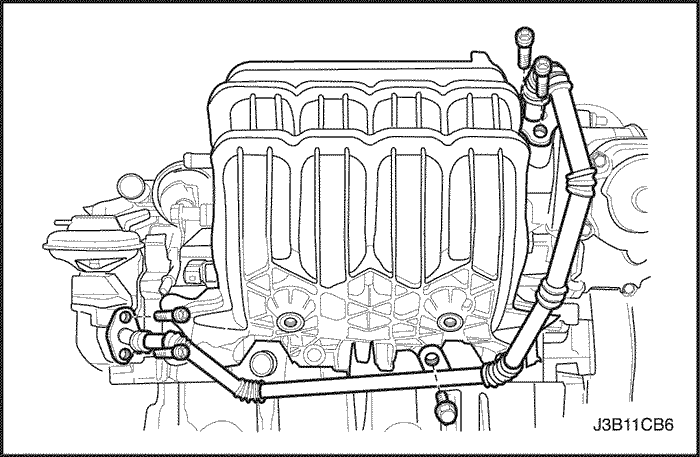

Снимите все вакуумные шланги с впускного коллектора, включая шланг ПВХ и вакуумный шланг усилителя тормозов. Снимите трубу рециркуляции выхлопных газов (egr).

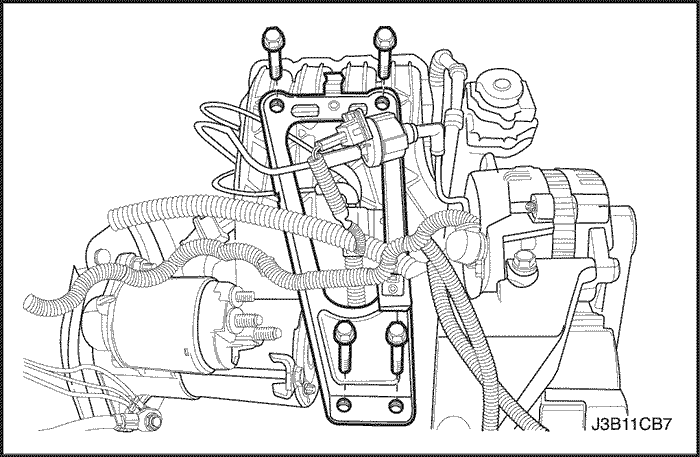

Снимите генератор. Следуйте разделу 1Е, Электрооборудование двигателя. Снимите опорный кронштейн впускного коллектора.

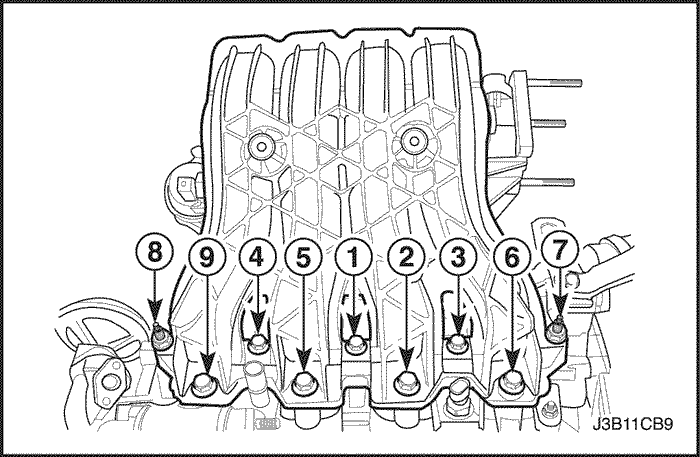

Снимите стопорные винты/гайки впускного коллектора в нижеуказанной последовательности. Снимите впускной коллектор и прокладку. Почистите уплотнительные поверхности впускного коллектора и головки цилиндров.
Процедура установки
Установите топливную рампу.
Затянуть
Затяните винты топливой рампы до 25 Н•м (18 lb-ft).
Установите новую прокладку впускного коллектора и впускной коллектор.
Затянуть
Затяните винты и гайки впускного коллектора до 25 Н•м (18 lb-ft).
Установите трубу рециркуляции выхлопных газов (egr).
Затянуть
Затяните винты трубы рециркуляция выхлопных газов (ЕGR) до 10 Н•м (89 lb-ft).
Установите опорный кронштейн впускного коллектора.
Затянуть
Затяните верхние винты опорного кронштейна впускного коллектора до 25 Н•м (18 lb-ft) и нижние болты до 45 Н•м (33 lb-ft)
Установите генератор.

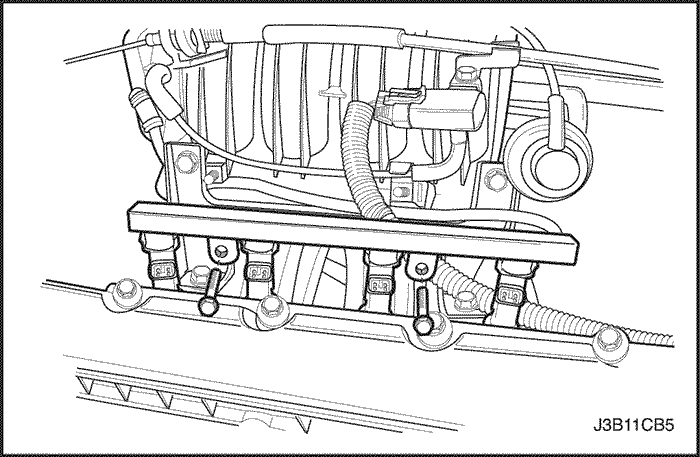

Установите топливную рампу. Установите винты топливной рампы. Установите верхний кронштейн впускного коллектора. Установите винты верхнего кронштейна впускного коллектора.
Установите датчик температуры воздуха впускного коллектора (МАТ) и соедините разъем датчика МАТ.
Установите датчик давления впускного коллектора и вакуумный насос.
Установите корпус дроссельной заслонки и кожух двигателя. Заправьте систему охлаждения двигателя. Следуйте разделу 1D, Охлаждение двигателя. Установите предохранитель топливного насоса и присоедините отрицательный кабель аккумулятора.
Выпускной коллектор
Процедура снятия
Отсоедините отрицательный кабель аккумулятора. Отсоедините разъем датчика кислорода. Снимите теплоизоляционный щиток выпускного коллектора.

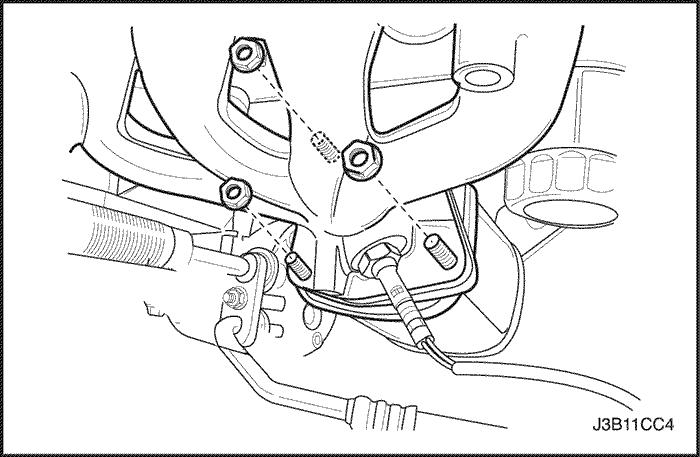

Снимите гайки выпускного коллектора с каталитического нейтрализатора.

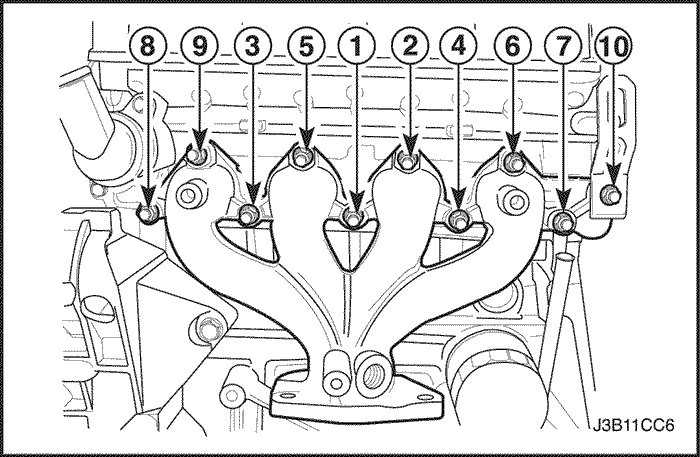

Снимите стопорные гайки выпускного коллектора в нижеуказанной последовательности и снимите выпускной коллектор. Снимите прокладку выпускного коллектора. Почистите уплотнительные поверхности выпускного коллектора и головки цилиндров.
Процедура установки
Установите выпускной коллектор и прокладку. Установите стопорные гайки выпускного коллектора и затяните их в нижеуказанной последовательности.
Затянуть
Затяните стопорные гайки выпускного коллектора до 25 Н•м (18 lb-ft).
Установите гайки выпускного коллектора на каталитический нейтрализатор.
Затянуть
Затяните гайки выпускного коллектора до 40 Н•м (30 lb-ft).
Установите теплоизоляционный щиток.
Затянуть
Затяните винты теплоизоляционного щитка до 13 Н•м (10 lb-ft).
Присоедините разъем датчика кислорода. Присоедините отрицательный кабель аккумулятора.
Головка цилиндров и прокладка
Необходимое оборудование
J-42492 Регулировочный механизм приводного ремня газораспределительного механизма
KM-470-B Угловой индикатор крутящего момента
Процедура снятия
Снимите предохранитель топливного насоса. Запустите двигатель. После остановки двигателя проверните коленвал двигателя в течение 10 секунд, чтобы стравить давление в топливной системе. Отсоедините отрицательный кабель аккумулятора. Отсоедините зажим соединения на корпус электронного модуля управления (ЕСМ) с впускного коллектора. Слейте охлаждающую жидкость двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Слейте моторное масло и снимите крышку газораспределительного механизма. Следуйте этому разделу. Снимите корпус воздухоочистителя.
Снимите кабель дроссельной заслонки и впускные/выпускные шланги охлаждающей жидкости.
Снимите верхний шланг термостата.
Снимите датчик давления впускного коллектора, датчик температуры впускного воздуха и датчик температуры охлаждающей жидкости. Снимите опорный кронштейн впускного коллектора.
Снимите все вакуумные шланги с впускного коллектора, включая вакуумный шланг усилителя тормозов. Снимите провода зажигания со свечей зажигания. Снимите катушки непосредственного зажиагния (dis) и кронштейн головки цилиндров.

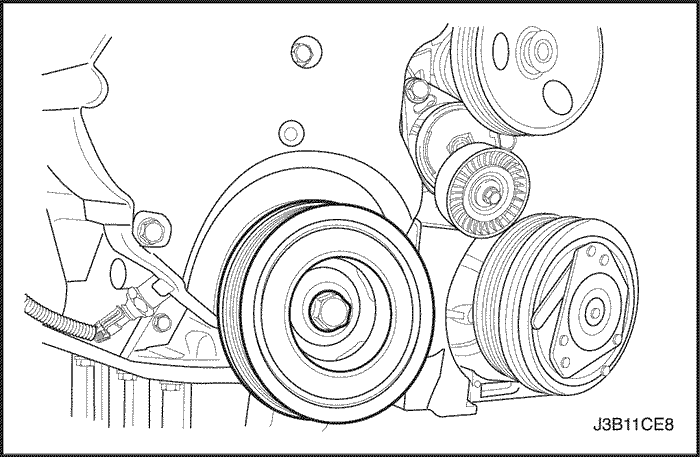

Снимите изгибающийся вспомогательный приводной ремень, вращая по часовой стрелке винт шкива натяжителя и используя dw110–080. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Снимите шину со стороны переднего пассажира. Следуйте разделу 2Е, Шины и колеса. Снимите переднюю защиту надколесной арки.
Снимите винты верхней передней крышки приводного ремня газораспределительного механизма Снимите верхнюю переднюю крышку приводного ремня газораспределительного механизма Совместите отметки газораспределения шестерни распределительного вала. Снимите шкив коленчатого вала. Снимите винты нижней передней крышки газораспределительного механизма и крышку .
Слегка ослабьте стопорные винты водяного насоса. Вращайте против часовой стрелки водяной насос, используя регулировочный механизм приводного ремня газораспределительного механизма j-42492, чтобы ослабить натяжение ремня. Снимите приводной ремень газораспределительного механизма. Следуйте пункту "Приводной ремень газораспределительного механизма" в этом разделе.
Снимите кронштейн подвески двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе. Снимите крышку газораспределительного механизма. Следуйте пункту "Крышка газораспределительного механизма" в этом разделе.

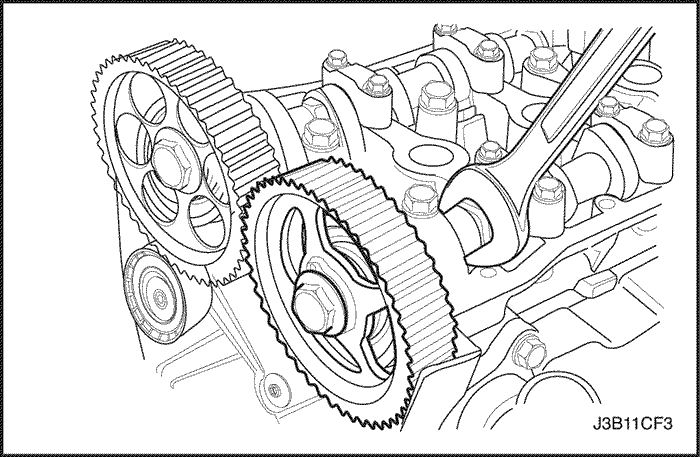

Крепко удерживая впускной распределительный вал, снимите винт шестерни и шестерню впускного распредвала. Крепко удерживая выпускной распределительный вал, снимите винт шестерни и шестерню выпускного распредвала.
Примечание: Проявляйте особую аккуратность, не допуская появления царапин, вмятин или повреждений на распредвалах.

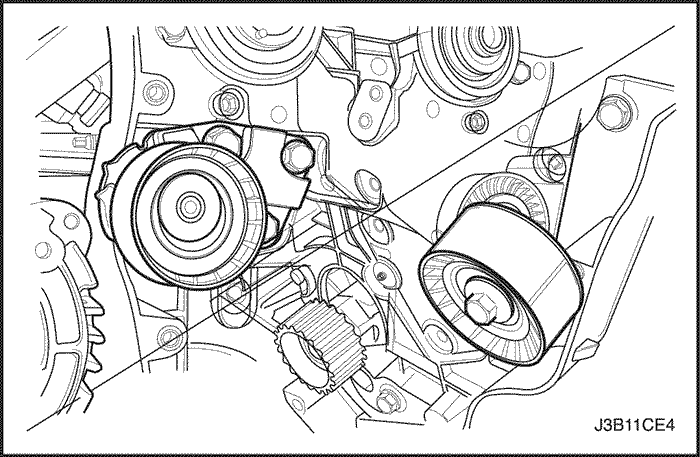

Снимите автоматический натяжитель приводного ремня газораспределительного механизма. Снимите холостой шкив приводного ремня газораспределительного механизма. Снимите правую подвеску двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе. Снимите заднюю крышку приводного ремня газораспределительного механизма.
Снимите впускной/выпускной коллектор. Следуйте пункту "Выпускной коллектор" в этом разделе. Снимите винты головки цилиндров в нижеуказанной последовательности и снимите головку цилиндров.
Примечание: Не допускайте попаданий моторного масла или охлаждающей жидкости в цилиндры при снятии головки цилиндров.
Снимите прокладку головки цилиндров.
Процедура очистки
Очистите посадочные поверхности прокладки головки цилиндров и блока цилиндров. Убедитесь, что посадочные поверхности прокладки головки цилиндров и блока цилиндров не имеют вмятин и глубоких царапин. Почистите винты головки цилиндров. Проверьте головку цилиндров на искривление. Следуйте пункту "Детали головки цилиндров и клапанного механизма" в этом разделе.
Процедура установки
Установите новую прокладку головки цилиндров. Установите впускной/выпускной коллектор на головку цилиндров. Следуйте пункту "Выпускной коллектор" в этом разделе. Постепенно установите винты головки цилиндров в нижеуказанной последовательности.
Затянуть
Затяните винты головки цилиндров до 25Н•м (18 lb-ft) и подтяните винты головки цилиндров на 70 градусов, плюс 70 градусов, плюс 50 градусов, используя угловой индикатор крутящего момента КМ-470-В.
Установите правую подвеску двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе.
Присоедините трос дроссельной заслонки к корпусу дроссельной заслонки и к впускному коллектору. Установите верхние винты опорного кронштейна впускного коллектора на впускной коллектор.
Затянуть
Затяните верхние винты опорного кронштейна впускного коллектора на впускной коллектор до 25 Н•м (18 lb-ft).
Присоедините шланг охлаждающей жидкости расширительного бачка к корпусу дроссельной заслонки. Присоедините впускной шланг нагревателя к головке цилиндров.
Установите верхний стопорный винт генератора.
Затянуть
Затяните верхний стопорный винт генератора до 20 Н•м (15 lb-ft).
Присоедините подающий топливопровод к топливной рампе. Присоедините все отсоединенные вакуумные шланги и вакуумный шланг тормозного усилителя к впускному коллектору.
Установите стопорные гайки каталитического нейтрализатора на фланец выпускного коллектора.
Затянуть
Затяните гайки каталитического нейтрализатора на фланце выпускного коллектора до 40 Н•м (30 lb-ft).
Установите заднюю крышку приводного ремня газораспределительного механизма. Установите винты задней крышки приводного ремня газораспределительного механизма.
Затянуть
Затяните винты задней крышки приводного ремня газораспределительного механизма до 10 Н•м (89 lb-ft).
Установите автоматический натяжитель приводного ремня газораспределительного механизма.
Затянуть
Затяните винты автоматического натяжителя приводного ремня газораспределительного механизма до 25 Н•м (18 lb-ft).
Установите холостой шкив приводного ремня газораспределительного механизма.
Затянуть
Затяните винт холостого шкива приводного ремня газораспределительного механизма до 25 Н•м (18 lb-ft).
Примечание: Проявляйте особую аккуратность, не допуская появления царапин, вмятин или повреждений на распредвалах.
Установите шестерню впускного/выпускного распределительного вала.
Затянуть
Затяните винты шестерни впускного/выпускного распределительного вала до 67,5 Н•м (49 lb-ft).
Нанесите небольшое количество герметика на углы передней головки распределительного вала и на верх уплотнения крышки газораспределительного механизма с головкой цилиндров. Установите крышку газораспределительного механизма и прокладку. Следуйте пункту "Крышка газораспределительного механизма" в этом разделе.
Соедините провода зажигания со свечами зажигания. Установите крышку маслоналивной горловины. Установите шланг вентиляции двигателя на крышку газораспределительного механизма. Совместите отметки газораспределения на шестернях распределительного вала. Совместите отметку на шестерне коленчатого вала с насечкой в низу задней крышки приводного ремня газораспределительного механизма.
Установите приводной ремень газораспределительного механизма. Вращайте по часовой стрелке водяной насос, используя регулировочный механизм приводного ремня газораспределительного механизма j-42492, чтобы натянуть ремень.
Затянуть
Затяните стопорные винты масляного насоса до 10 Н•м (89 lb-ft).
Проверьте и отрегулируйте натяжение приводного ремня газораспределительного механизма. Следуйте пункту "Проверка и регулировка натяжения приводного ремня газораспределительного механизма" в этом разделе.
Установите верхнюю и нижнюю передние крышки приводного ремня газораспределительного механизма.
Затянуть
Затяните винты верхней и нижней передних крышек приводного ремня газораспределительного механизма до 10 Н•м (89 lb-ft).
Установите винт шкива коленчатого вала.
Затянуть
Затяните винт шкива коленчатого вала до 95 Н•м (70 lb-ft) и подтяните его на 30 градусов плюс 15 градусов.
Установите изгибающийся вспомогательный приводной ремень. Следуйте разделу 6В, Насос рулевого управления с усилителем. Присоедините верхний шланг радиатора к корпусу термостата. Установите переднее колесо и брызговик. Следуйте разделу 2Е, Шины и колеса.
Установите корпус воздухоочистителя.
Затянуть
Затяните винты корпуса воздухоочистителя до 10 Н•м (89 lb-in).
Присоедините трубку сапуна к крышке газораспределительного механизма. Установите винт шкива коленчатого вала. Присоедините разъем датчика mat. Присоедините датчик давления впускного коллектора, датчик температуры впускного воздуха и разъем датчика температуры охлаждающей жидкости.
Присоедините разъем катушки dis. Присоедините разъемы жгутов топливной форсунки. Присоедините разъем датчика кислорода и зажим соединения на корпус ЕСМ к впускному коллектору. Установите предохранитель топливного насоса. Присоедините отрицательный кабель заземления корпуса аккумулятора. Заправьте систему охлаждения двигателя. Следуйте разделу 1D, Охлаждение двигателя.
Распределительные валы
Процедура снятия
Снимите крышку газораспределительного механизма. Следуйте пункту "Крышка газораспределительного механизма" в этом разделе. Снимите приводной ремень газораспределительного механизма. Следуйте пункту "Приводной ремень газораспределительного механизма" в этом разделе.
Примечание: Проявляйте особую аккуратность, не допуская появления царапин, вмятин или повреждений на распредвалах.
Крепко удерживая впускной распределительный вал, снимите винт шестерни и шестерню впускного распредвала. Крепко удерживая выпускной распределительный вал, снимите винт шестерни и шестерню выпускного распредвала.

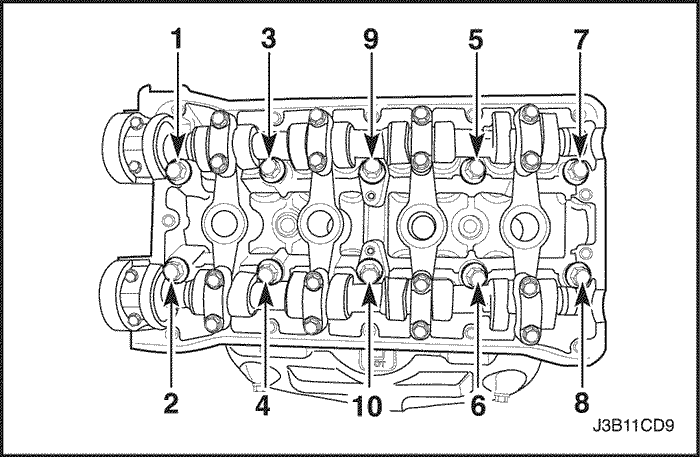

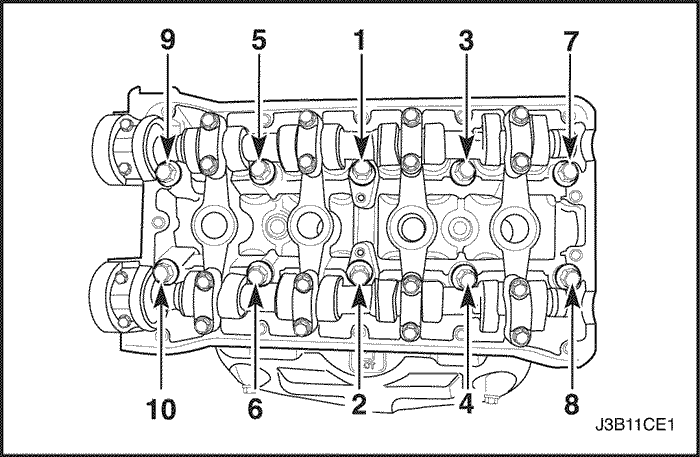

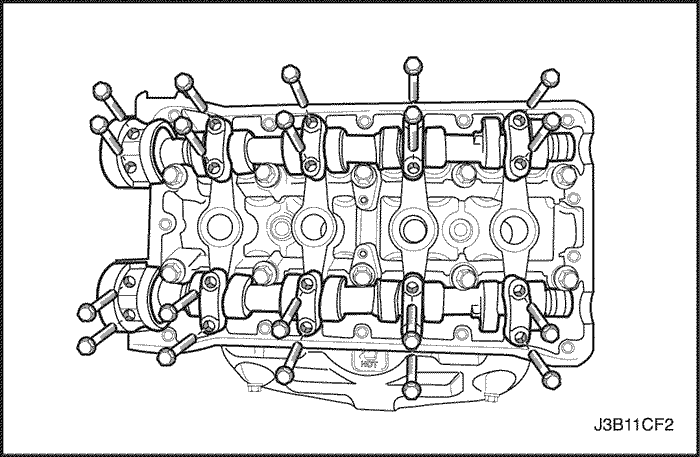

Снимите постепенно винты головки распределительного вала в нижеуказанной последовательности для каждой головки распределительного вала.
Снимите головки впускного/выпускного распределительного вала. Выберите правильную позицию для установки. Снимите впускной/выпускной распределительный вал.
Процедура установки
Примечание: Проявляйте особую аккуратность, не допуская появления царапин, вмятин или повреждений на распредвалах.
Смажьте шейки и головки распределительного вала моторным маслом. Установите впускной/выпускной распределительные валы. Установите головки впускного/выпускного распределительного вала в их исходное положение.
Затянуть
Затяните винты головок впускного/выпускного распределительного вала до 16 Н•м (12 lb-ft).

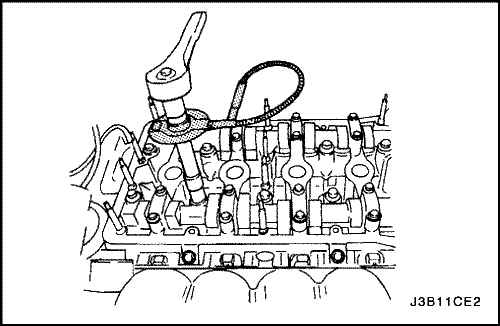

Измерьте осевой люфт впускного/выпускного распределительного вала. Следуйте пункту "Технические характеристики двигателя" в этом разделе. Установите шестерню впускного/выпускного распределительного вала. Крепко удерживая впускной/выпускной распределительный вал, установите винты шестерни впускного/выпускного распределительного вала.
Затянуть
Затяните винты шестерни впускного/выпускного распределительного вала до 67,5 Н•м (49 lb-ft).
Установите приводной ремень газораспределительного механизма. Следуйте пункту "Приводной ремень газораспределительного механизма" в этом разделе. Установите крышку газораспределительного механизма. Следуйте пункту "Крышка газораспределительного механизма" в этом разделе.
Проверка и регулировка натяжения приводного ремня газораспределительного механизма
Необходимое оборудование
J-42492 Регулировочный механизм приводного ремня газораспределительного механизма
KM-470-B Угловой индикатор крутящего момента
Процедура регулировки
Отсоедините отрицательный кабель аккумулятора. Снимите выпускной шланг воздухоочистителя с корпуса дроссельной заслонки. Снимите трубу сапуна с крышки газораспределительного механизма.

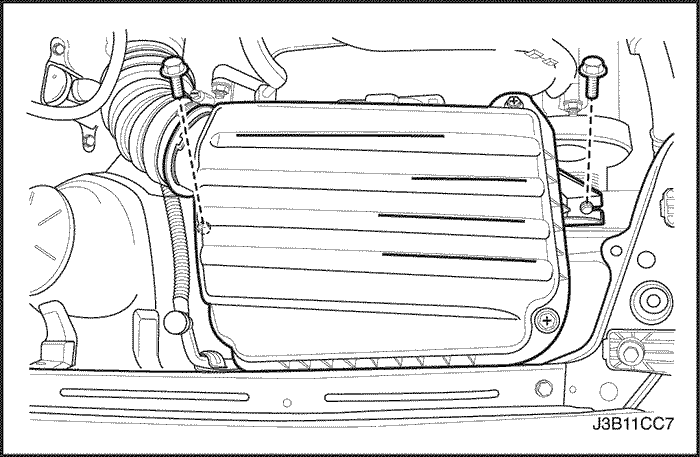

Снимите винты корпуса воздухоочистителя. Снимите корпус воздухоочистителя. Снимите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса. Снимите брызговик ниши переднего правого колеса.
Снимите изгибающийся вспомогательный приводной ремень. Следуйте разделу 6В, Насос рулевого управления с усилителем. Снимите винт шкива коленчатого вала. Снимите шкив коленчатого вала.
Снимите винты верхней передней крышки приводного ремня газораспределительного механизма Снимите верхнюю переднюю крышку приводного ремня газораспределительного механизма Снимите винты нижней передней крышки приводного ремня газораспределительного механизма. Снимите нижнюю переднюю крышку приводного ремня газораспределительного механизма. Установите винт шкива коленчатого вала.
Проверните коленчатый вал не менее, чем на один полный оборот по часовой стрелке, используя винт шкива коленчатого вала. Совместите отметку на шестерне коленчатого вала с насечкой в низу крышки приводного ремня газораспределительного механизма. Совместите отметки газораспределения шестерни распределительного вала.
Слегка ослабьте стопорные винты водяного насоса. Вращайте по часовой стрелке водяной насос, используя регулировочный механизм приводного ремня газораспределительного механизма j-42492.

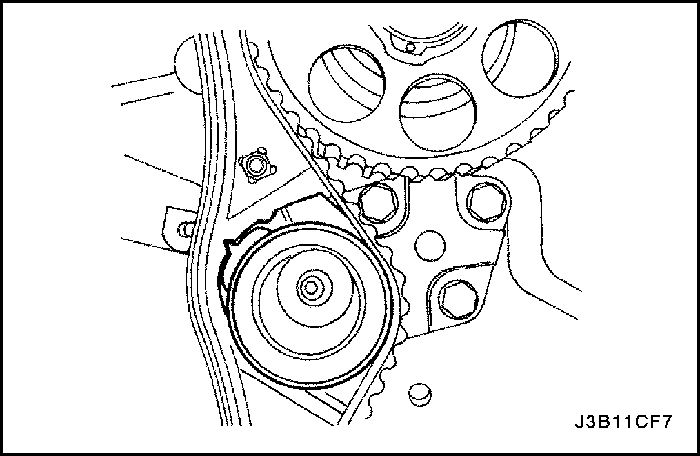

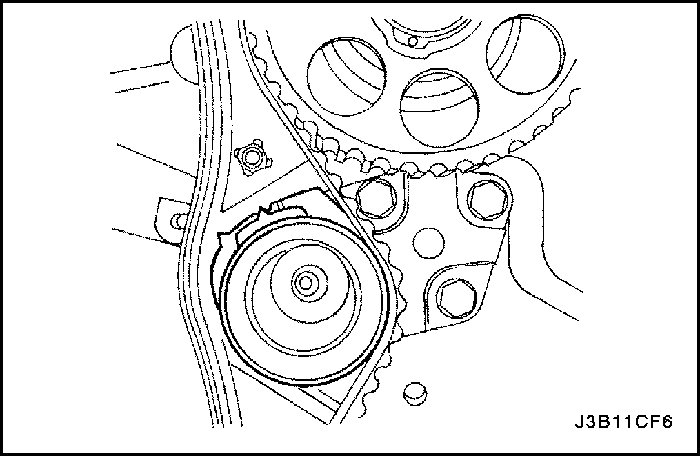

Поверните водяной насос по часовой стрелка до совмещения указателя автоматического натяжителя приводного ремня газораспределительного с насечкой в кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
Затяните стопорные винты масляного насоса. Проверните коленчатый вал на два полных оборота, используя шкив коленчатого вала. Ослабьте стопорные винты водяного насоса.
Используя регулировочный механизм приводного ремня газораспределительного механизма j-42492, проверните водяной насос до совмещения указателя автоматического натяжителя приводного ремня газораспределительного механизма с указателем на кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
Затяните стопорные винты масляного насоса.
Затянуть
Затяните стопорные винты масляного насоса до 10 Н•м (89 lb-ft).
Снимите винт шкива коленчатого вала. Установите верхнюю и нижнюю передние крышки приводного ремня газораспределительного механизма. Установите винты верхней и нижней передних крышек приводного ремня газораспределительного механизма.
Затянуть
Затяните винты передней крышки приводного ремня газораспределительного механизма до 10 Н•м (89 lb-ft).
Установите шкив коленчатого вала. Установите винт шкива коленчатого вала.
Затянуть
Затяните винт шкива коленчатого вала до 95 Н•м (70 lb-ft) и подтяните его на 30 градусов плюс 15 градусов.
Установите изгибающийся вспомогательный приводной ремень. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Установите брызговик ниши переднего правого колеса. Установите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса. Установите корпус воздухоочистителя. Установите винты корпуса воздухоочистителя.
Затянуть
Затяните винты корпуса воздухоочистителя до 10 Н•м (89 lb-in).
Присоедините выходной шланг охлаждающей жидкости воздухоочистителя к корпусу дроссельной заслонки. Присоедините трубку сапуна к крышке газораспределительного механизма. Присоедините отрицательный кабель аккумулятора.
Приводной ремень газораспределительного механизма
Необходимое оборудование
J-42492 Регулировочный механизм приводного ремня газораспределительного механизма
KM-470-B Угловой индикатор крутящего момента
Процедура снятия

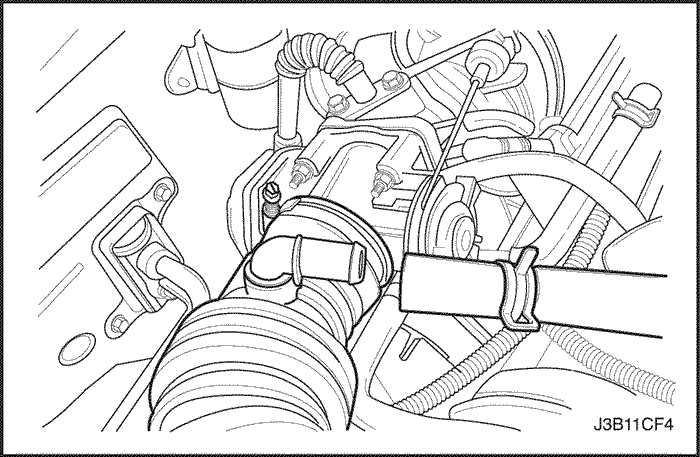

Отсоедините отрицательный кабель аккумулятора. Отсоедините выходной шланг воздухоочистителя от корпуса дроссельной заслонки. Отсоедините трубу сапуна от крышки газораспределительного механизма.
Снимите винты корпуса воздухоочистителя. Снимите корпус воздухоочистителя. Снимите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса. Снимите брызговик ниши переднего правого колеса.
Снимите изгибающийся вспомогательный приводной ремень. Следуйте разделу 6В, Насос рулевого управления с усилителем. Снимите винт шкива коленчатого вала. Снимите шкив коленчатого вала.

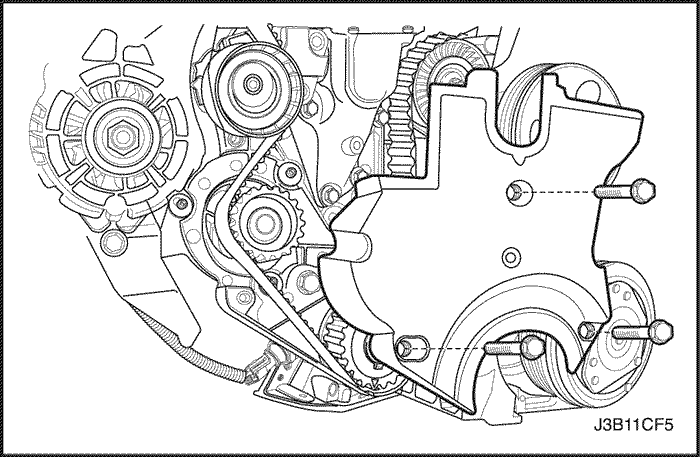

Снимите винты верхней передней крышки приводного ремня газораспределительного механизма Снимите верхнюю переднюю крышку приводного ремня газораспределительного механизма Снимите винты нижней передней крышки приводного ремня газораспределительного механизма. Снимите нижнюю переднюю крышку приводного ремня газораспределительного механизма. Установите винт шкива коленчатого вала.

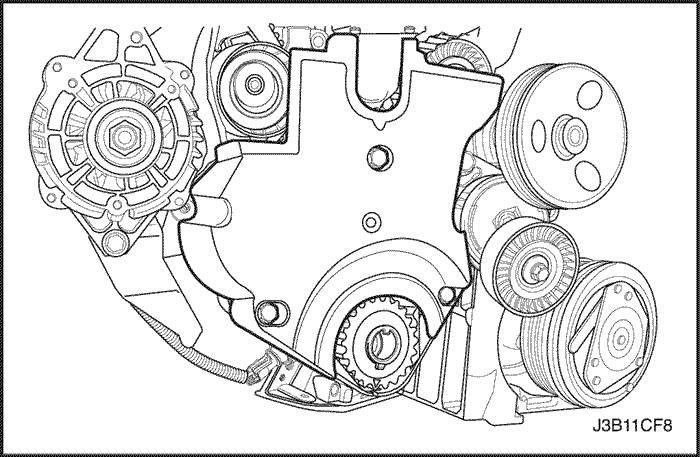

Используя винт шкива коленчатого вала, проверните коленчатый вал по часовой стрелке до совмещения отметки газораспределения шестерни коленчатого вала с насечкой в низу задней крышки приводного ремня газораспределительного механизма.

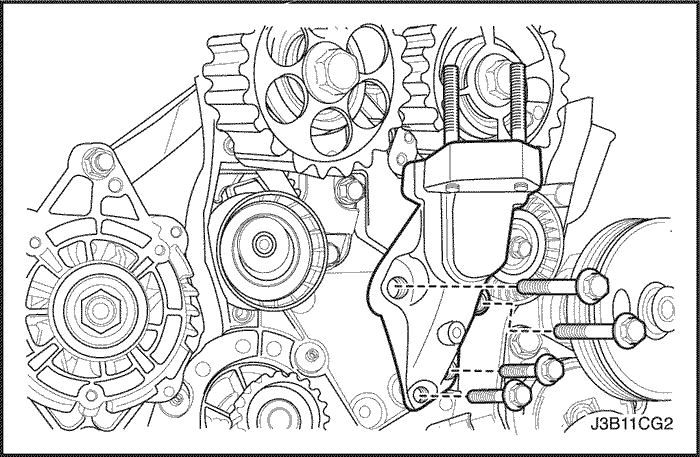

Слегка ослабьте стопорные винты водяного насоса. Используя регулировочный механизм приводного ремня газораспределительного механизма j-42492, проверните водяной насос против часовой стрелки, чтобы ослабить натяжение приводного ремня газораспределительного механизма. Снимите кронштейн правой подвески двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе.
Снимите приводной ремень газораспределительного механизма.
Процедура установки

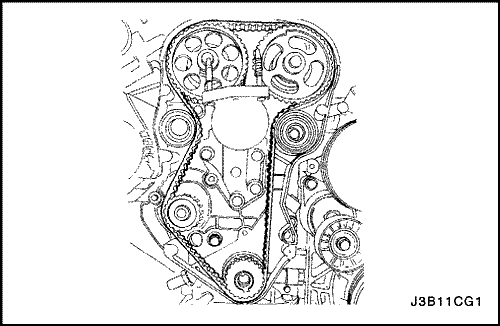

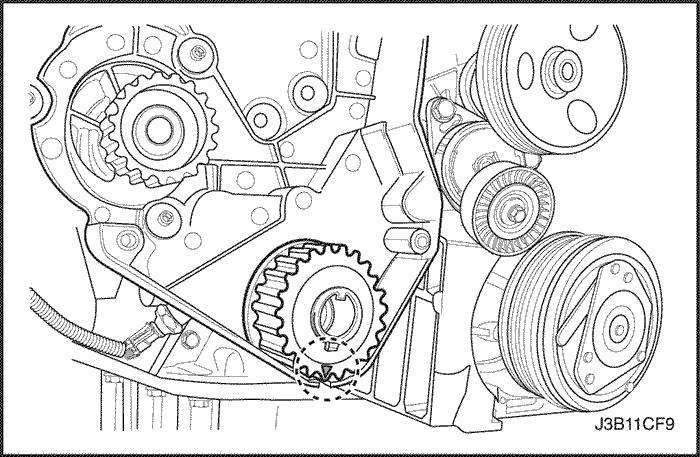

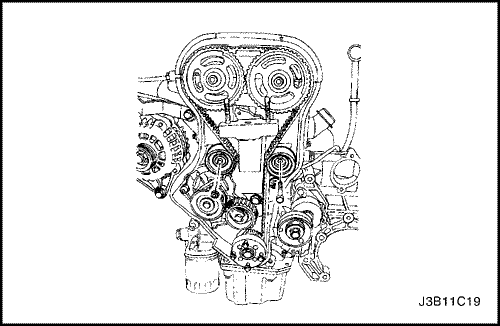

Совместите отметку на шестерне коленчатого вала с насечкой в низу задней крышки приводного ремня газораспределительного механизма. Совместите отметки газораспределения на шестернях распределительного вала.
Установите приводной ремень газораспределительного механизма. Установите кронштейн правой подвески двигателя. Следуйте пункту "Подвеска двигателя" в этом разделе.
Вращайте по часовой стрелке водяной насос, используя регулировочный механизм приводного ремня газораспределительного механизма j-42492. Поверните водяной насос по часовой стрелка до совмещения указателя автоматического натяжителя приводного ремня газораспределительного с насечкой в кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
Затяните стопорные винты масляного насоса. Проверните коленчатый вал на два полных оборота, используя винт шкива коленчатого вала. Ослабьте стопорные винты водяного насоса. Проверните водяной насос до совмещения указателя автоматического натяжителя приводного ремня газораспределительного механизма с указателем на кронштейне автоматического натяжителя приводного ремня газораспределительного механизма.
Затяните стопорные винты масляного насоса.
Затянуть
Затяните стопорные винты масляного насоса до 10 Н•м (89 lb-ft).
Снимите винт шкива коленчатого вала. Установите верхнюю и нижнюю передние крышки приводного ремня газораспределительного механизма. Установите винты верхней и нижней передних крышек приводного ремня газораспределительного механизма.
Затянуть
Затяните винты передней крышки приводного ремня газораспределительного механизма до 10 Н•м (89 lb-ft).
Установите шкив коленчатого вала. Установите винт шкива коленчатого вала.
Затянуть
Затяните винт шкива коленчатого вала до 95 Н•м (70 lb-ft) и подтяните его на 30 градусов плюс 15 градусов.
Установите изгибающийся вспомогательный приводной ремень. Следуйте разделу 6В, Насос рулевого управления с усилителем. Установите брызговик ниши переднего правого колеса. Установите правое переднее колесо. Следуйте разделу 2Е, Шины и колеса.
Установите корпус воздухоочистителя. Установите винты корпуса воздухоочистителя.
Затянуть
Затяните винты корпуса воздухоочистителя до 10 Н•м (89 lb-in).
Присоедините выходной шланг охлаждающей жидкости воздухоочистителя к корпусу дроссельной заслонки. Присоедините трубку сапуна к крышке газораспределительного механизма. Присоедините отрицательный кабель аккумулятора.
