16. WIPER CIRCUIT

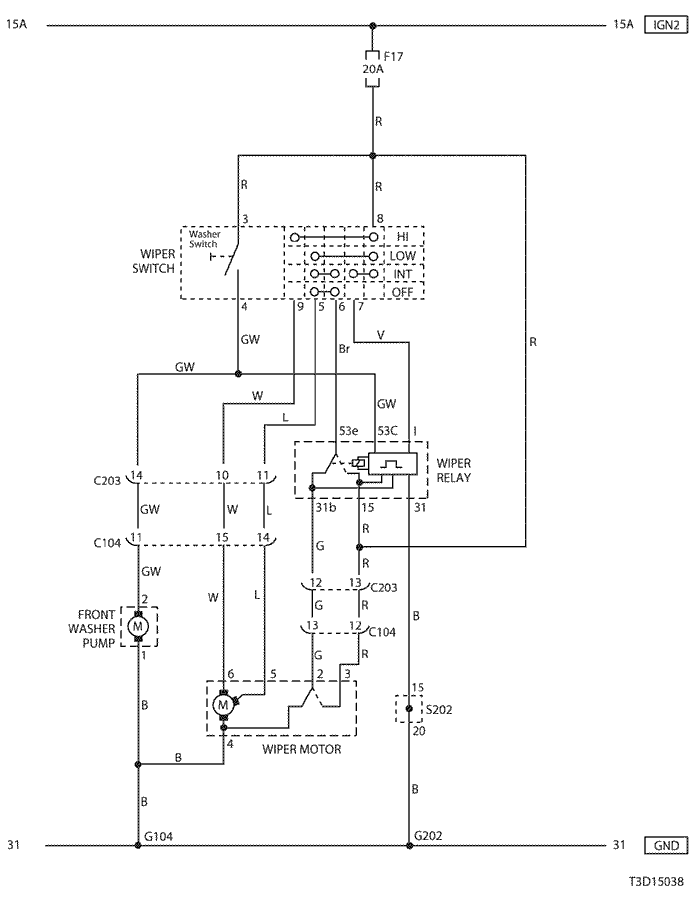

1) front wiper circuit - notch back
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C104 (15 Pin, White) |
Front – Body |
Behind Left A Pillar |
| C203 (14 Pin, Black) |
Body – IP |
Under I/P Fuse Block |
| G104 |
Front |
Behind Right Head Lamp |
| G202 |
IP |
Behind Right Ashtray |

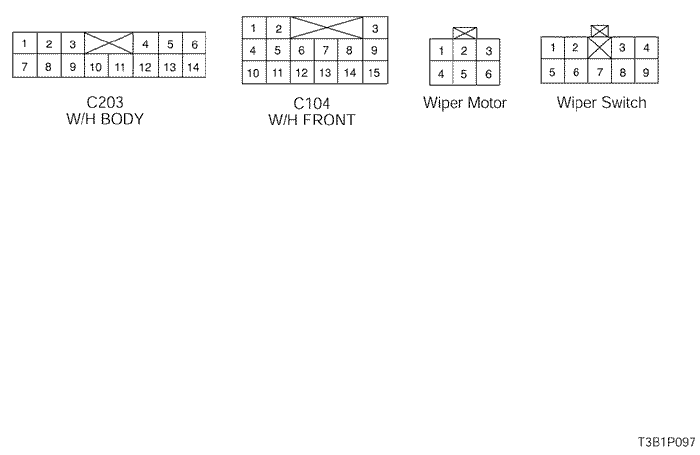

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

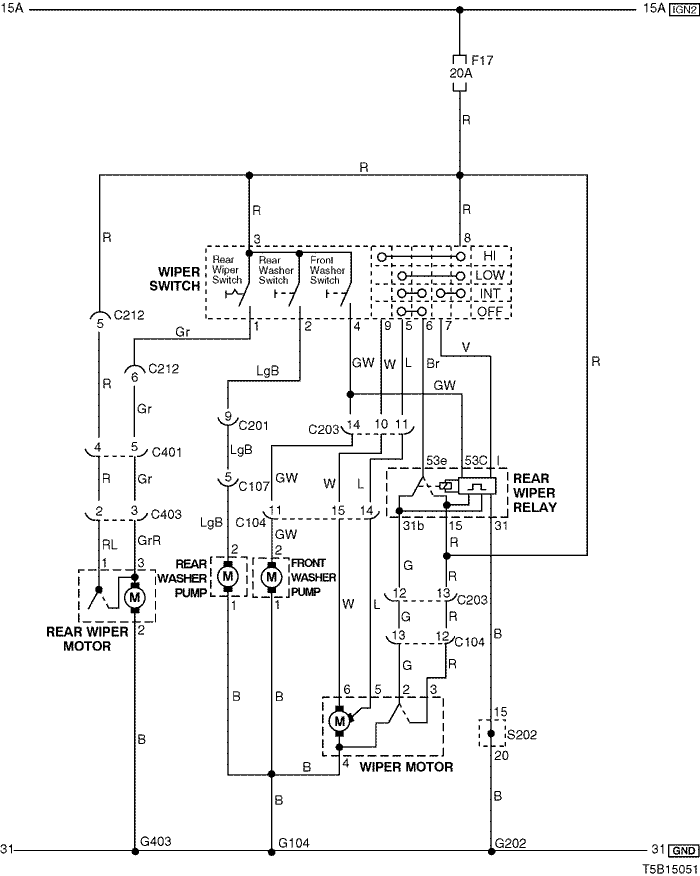

2) front & rear wiper circuit- hatch back (w/o intermittent: rear)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C104 (15 Pin, White) |
Front – Body |
Behind Left A Pillar |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C203 (14 Pin, Black) |
Body – IP |
Under I/P Fuse Block |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C401 (8 Pin, White) |
Tail Gate – Body(H/B) |
Under Left C Pillar |
| C402 (4 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| C403 (3 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| G104 |
Front |
Behind Right Head Lamp |
| G202 |
IP |
Behind Right Ashtray |
| G401 |
Body (H/B) |
Left Tail Gate Panel |

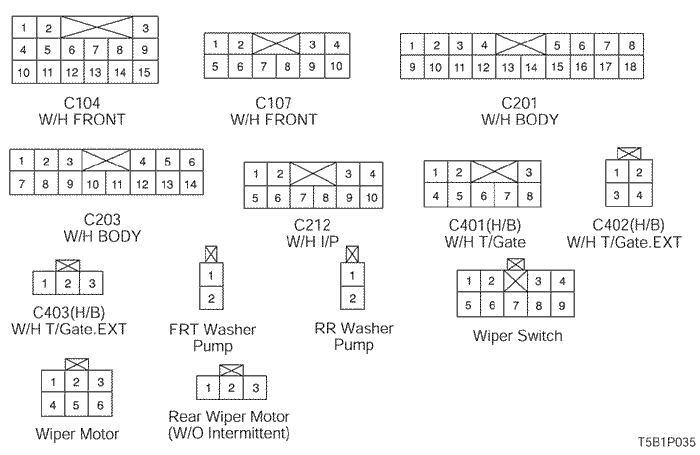

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202

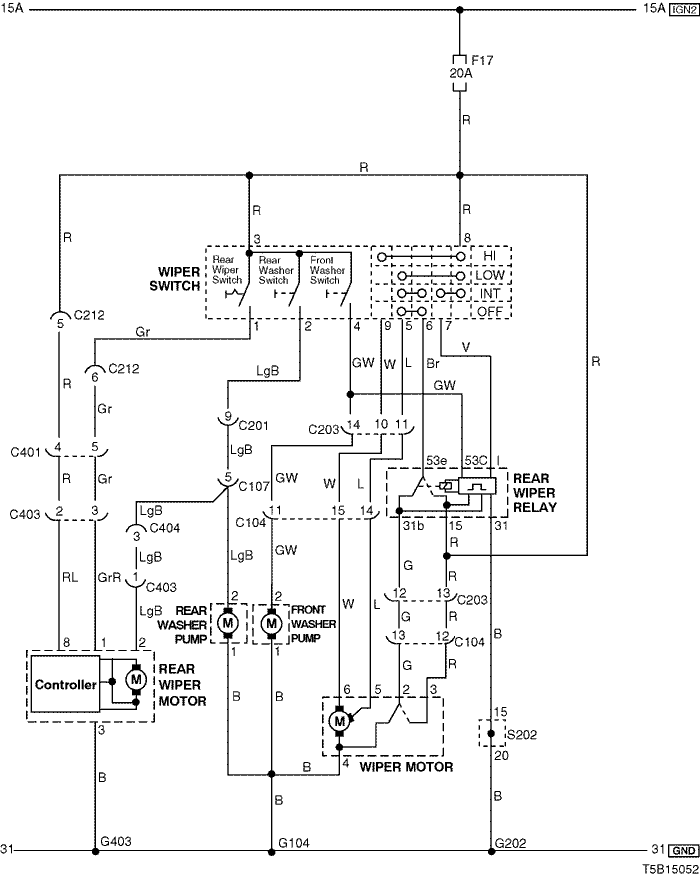

3) front & rear wiper circuit - hatch back (w/ intermittent: rear)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C104 (15 Pin, White) |
Front – Body |
Behind Left A Pillar |
| C107 (10 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C201 (18 Pin, Blue) |
Body – IP |
Under I/P Fuse Block |
| C203 (14 Pin, Black) |
Body – IP |
Under I/P Fuse Block |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C401 (8 Pin, White) |
Tail Gate – Body(H/B) |
Under Left C Pillar |
| C402 (4 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| C403 (3 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| C404 (3 Pin, White) |
Body – Tail Gate (H/B) |
Under T/Gate Open Switch |
| G104 |
Front |
Behind Right Head Lamp |
| G202 |
IP |
Behind Right Ashtray |
| G401 |
Body (H/B) |
Left Tail Gate Panel |

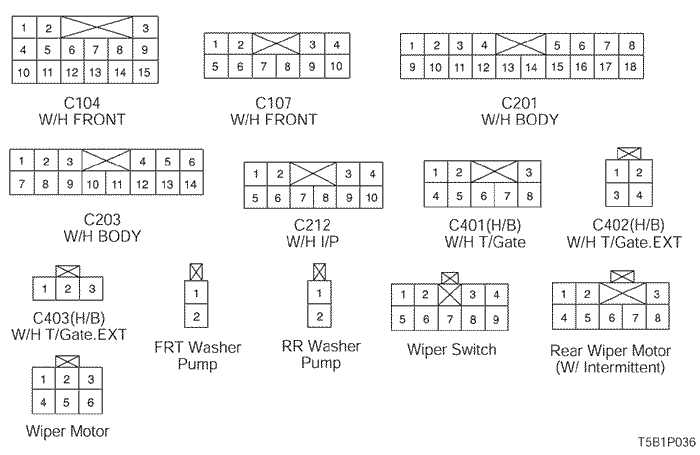

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s202
