14. LAMPS (ROOM, TRUNK ROOM & DOOR OPENING WARNING) CIRCUIT

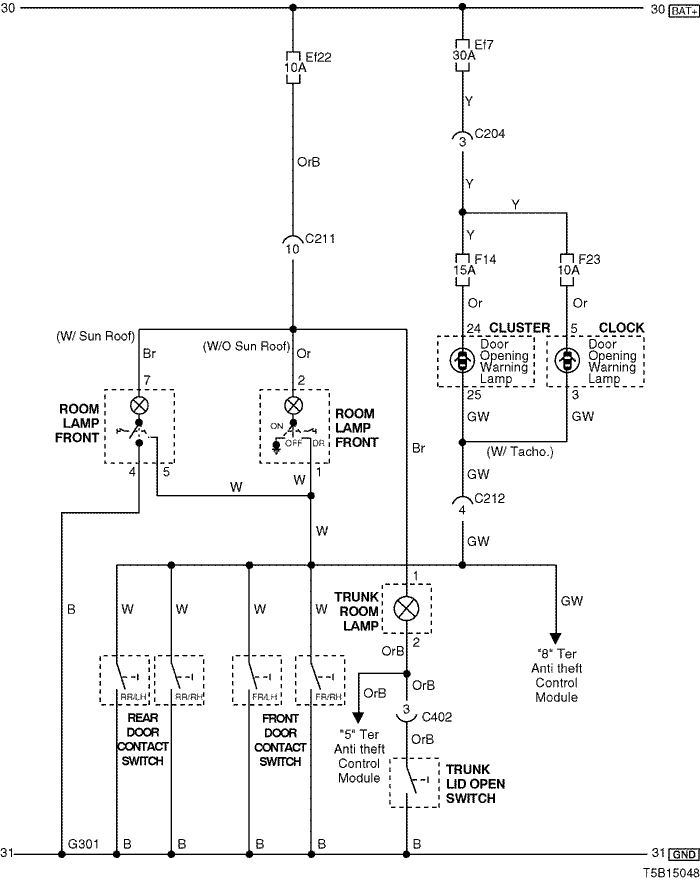

1) notch back
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C402 (4 Pin, White) |
Trunk – Body (N/B) |
Behind Left Trunk Room Panel |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |

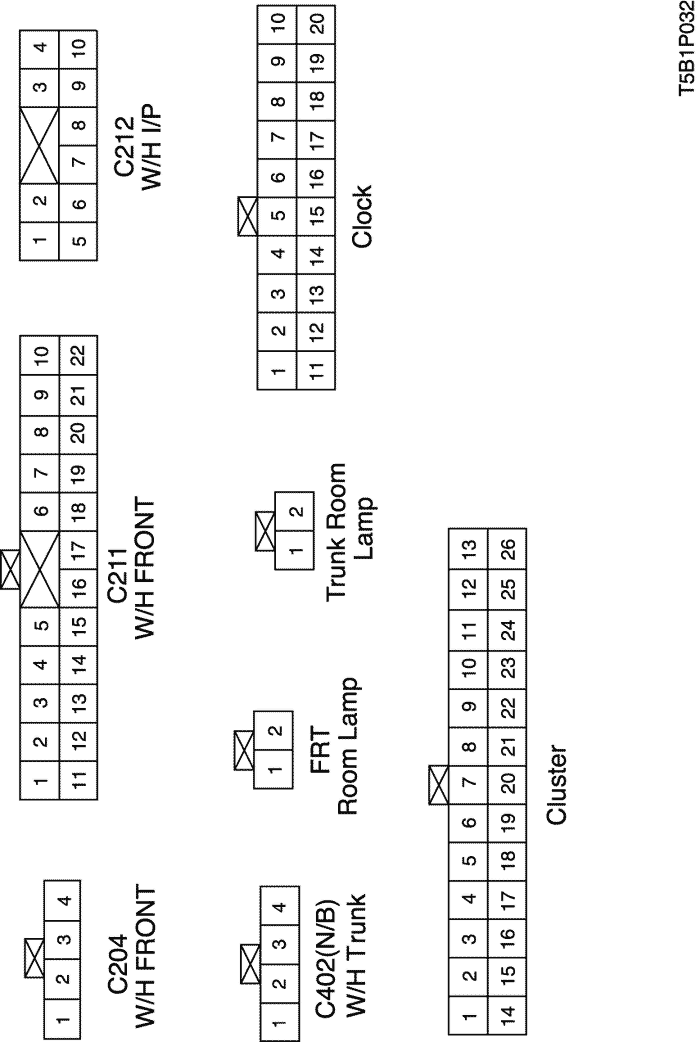

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

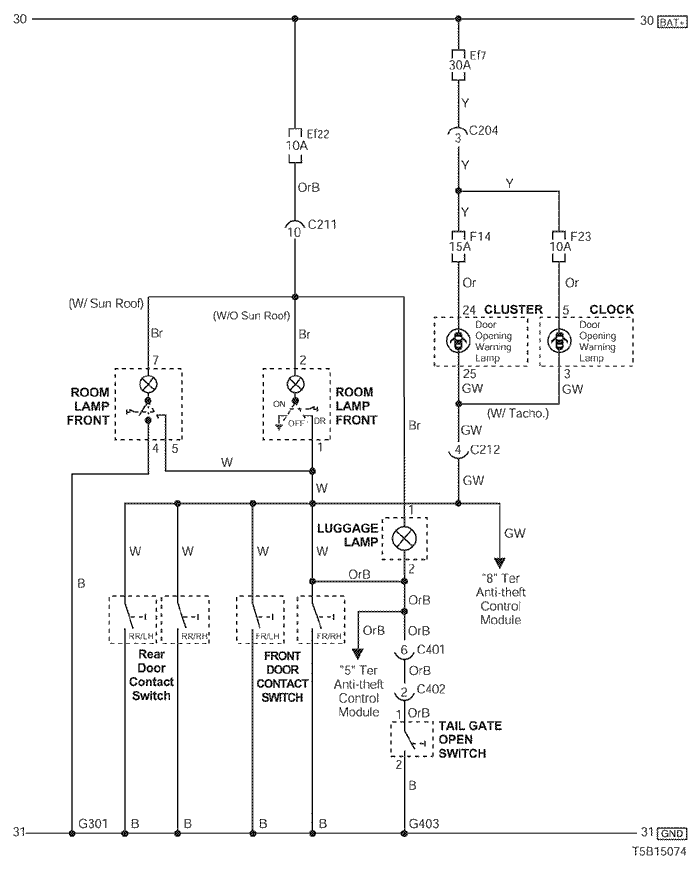

2) hatch back (5hb)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C401 (8 Pin, White) |
Tail Gate – Body(H/B) |
Under Left C Pillar |
| C402 (4 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |
| G401 |
Body (H/B) |
Left Tail Gate Panel |

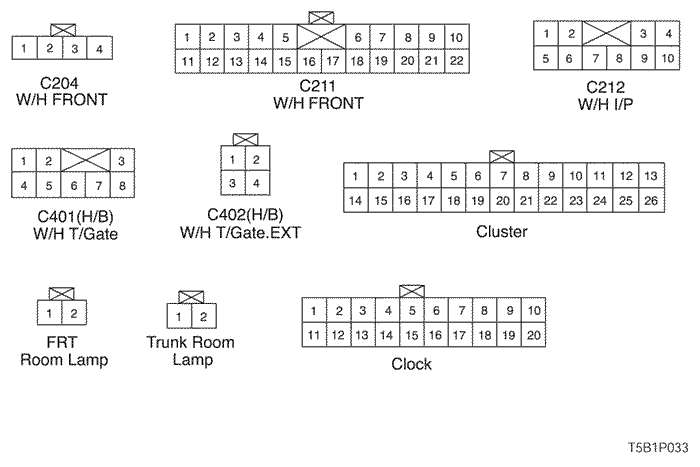

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

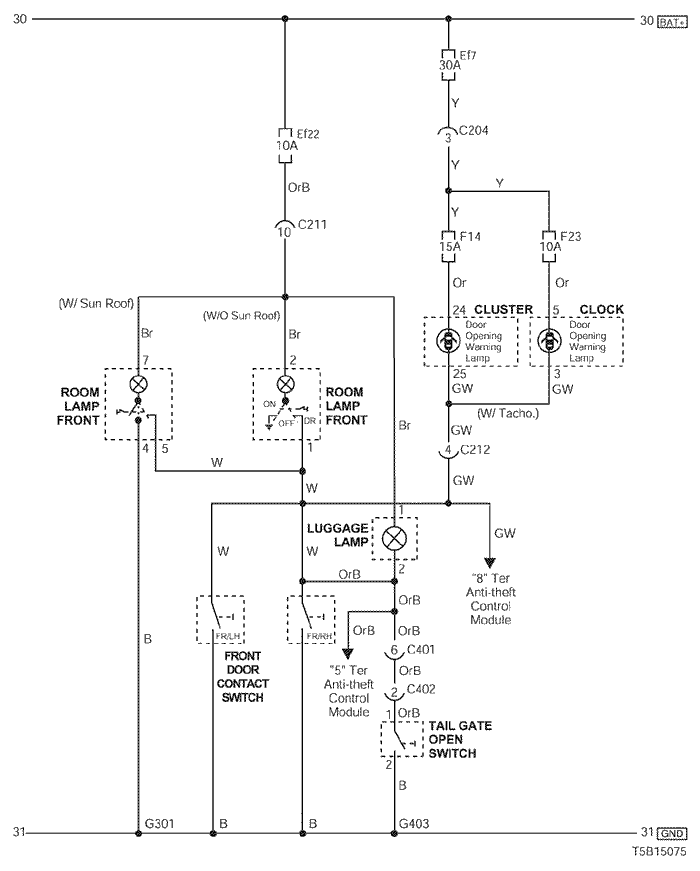

3) hatch back (3hb)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C212 (10 Pin, Black) |
IP – Body |
Under Left A Pillar |
| C401 (8 Pin, White) |
Tail Gate – Body(H/B) |
Under Left C Pillar |
| C402 (4 Pin, White) |
Tail Gate.EXT – Tail Gate (H/B) |
Under Left Tail Gate |
| G301 |
Body |
Behind Co-Driver Left Kick Panel |
| G401 |
Body (H/B) |
Left Tail Gate Panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
