12. STOP LAMP, CENTER HIGH MOUNT STOP LAMP (CHMSL) & REVERSE LAMP CIRCUIT

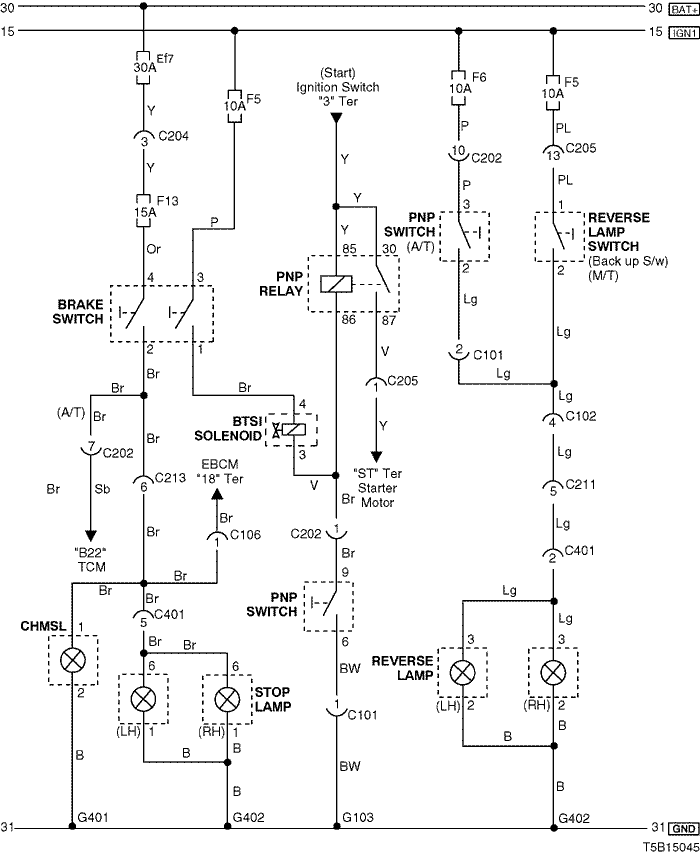

1) notch back
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (4 Pin, Black) |
Engine – TCM |
Behind Coolant Reservoir |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C106 (8 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C401 (8 Pin, White) |
Body – Rear (N/B) |
Behind Left Rear Wheel House |
| G103 |
Engine |
Next to #4 Injector |
| G401 |
Body (N/B) |
Upper Left Trunk Room Panel |
| G402 |
Rear (N/B) |
Center Trunk Room Panel |

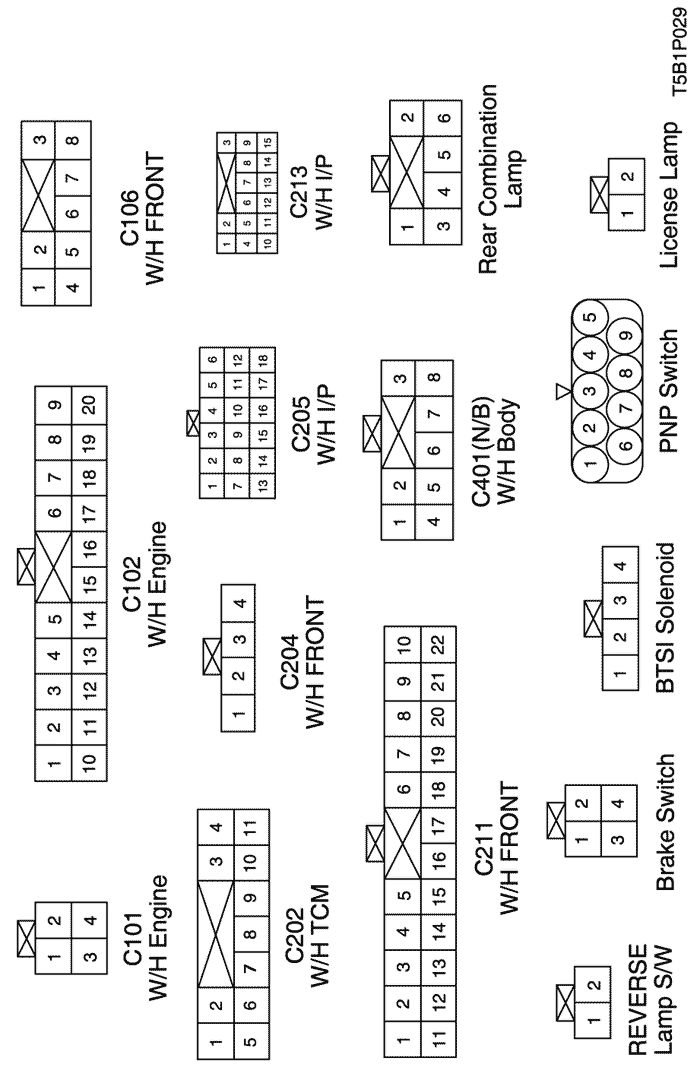

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

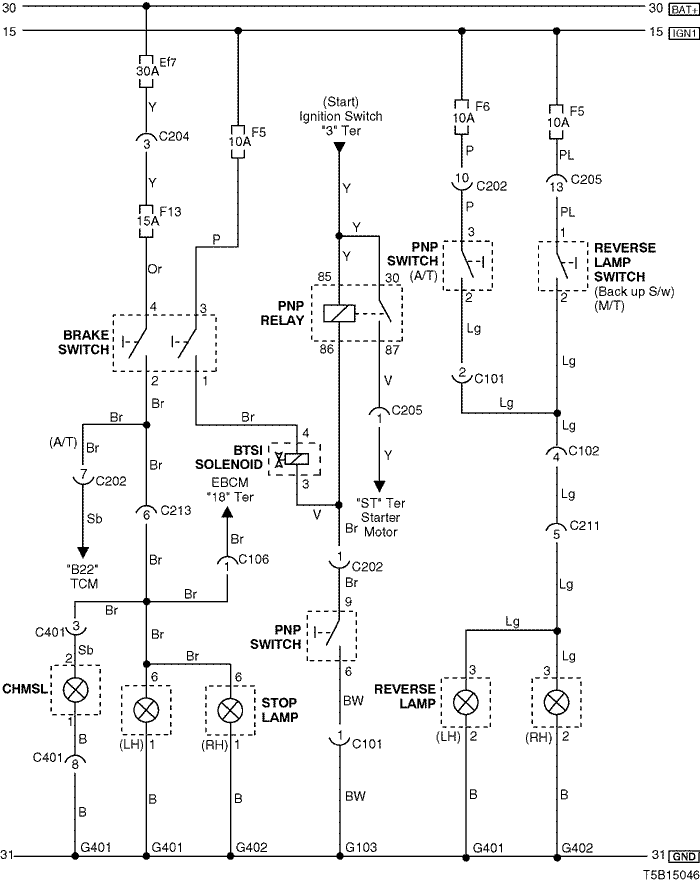

2) hatch back
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| C101 (4 Pin, Black) |
Engine – TCM |
Behind Coolant Reservoir |
| C102 (20 Pin, White) |
Engine – Front |
Engine Room Fuse Block |
| C106 (8 Pin, Black) |
Front – Body |
Behind Left A Pillar |
| C202 (11 Pin, White) |
TCM – IP |
Behind I/P Fuse Block |
| C204 (4 Pin, White) |
Front – IP |
Under I/P Fuse Block |
| C205 (18 Pin, Gray) |
IP – Engine |
Behind I/P Fuse Block |
| C211 (22 Pin, Yellow) |
Front – Body |
Under Left A Pillar |
| C213 (15 Pin, White) |
IP – Body |
Under Left A Pillar |
| C401 (8 Pin, White) |
Tail Gate – Body(H/B) |
Under Left C Pillar |
| G103 |
Engine |
Next to #4 Injector |
| G401 |
Body (H/B) |
Left Tail Gate Panel |
| G402 |
Body (H/B) |
Right Tail Gate Panel |

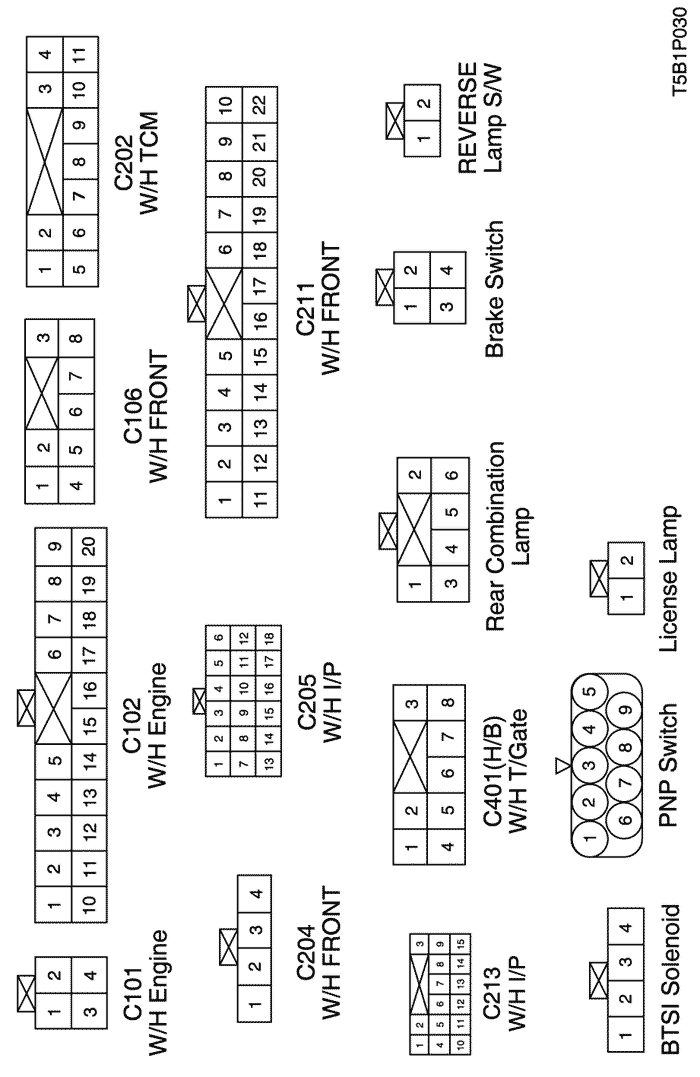

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
