Captiva

1. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

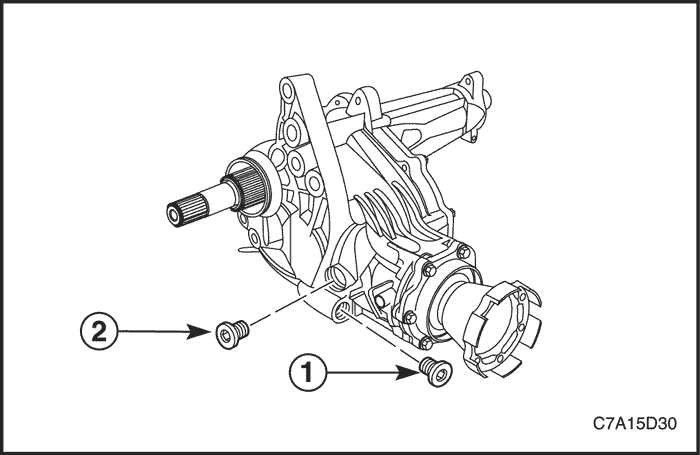

2. Вывернуть сливную пробку (1).



---





3. Вывернуть заливную пробку (2).

1. Установить сливную пробку (1) на место.
Затянуть
Затянуть пробку (1) сливного отверстия моментом 39 Н•м (29 фунт-футов).




---





2. Залить в раздаточную коробку синтетическую гипоидную жидкость 75w-90 до нижнего края заливного отверстия, когда автомобиль стоит на горизонтальной поверхности.
3. Установить заливную пробку (2) на место.
Затянуть
Затянуть пробку (2) заливного отверстия моментом 39 Н•м (29 фунт-футов).


4. Опустить автомобиль.

1. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.
2. Снять приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.
3. Снять карданный вал. См. Раздел 3B, Задний ведущий мост.
4. Отсоединить правую полуось. См. Раздел 3A, Передний ведущий мост.



---

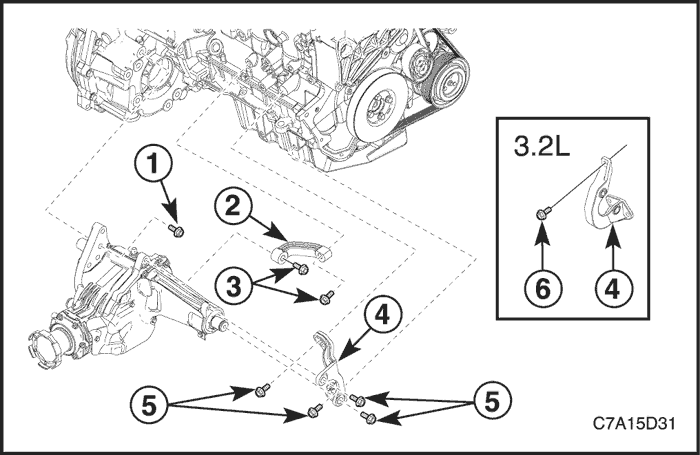

5. Снять верхний болт (1) крепления раздаточной коробки.
6. Снять болты крепления скобы раздаточной коробки (3) и саму скобу (2).
7. Снять болты крепления (5, 6) кронштейна раздаточной коробки и сам кронштейн (4).



---

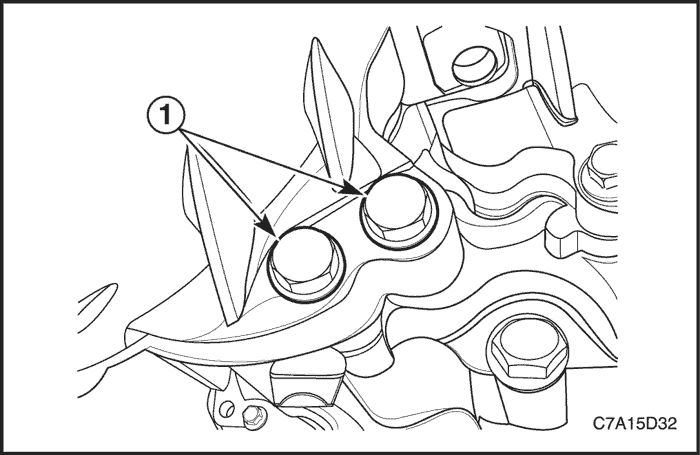

8. Снять нижние болты (1) крепления раздаточной коробки.
9. Опереть раздаточную коробку на домкрат.



---

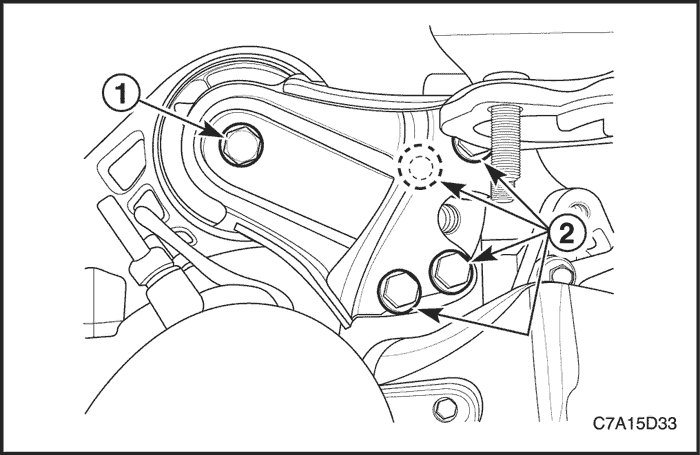

10. Снять сквозной болт (1) крепления задней подвески коробки передач с главной передачей в сборе к кронштейну.
11. Снять монтажные болты и гайку (2) заднего кронштейна коробки передач с главной передачей в сборе.



---





12. Снять с рамы болты крепления задней подвески коробки передач с главной передачей в сборе.
13. Снять заднего кронштейна коробки передач с главной передачей в сборе.



---





14. Снять раздаточную коробку с коробки передач с главной передачей в сборе.
15. Закупорить коробку передач с главной передачей в сборе для сведения к минимуму вытекания рабочей жидкости коробки передач с главной передачей в сборе.

1. Установить раздаточную коробку в коробку передач с главной передачей в сборе.



---





2. Установить задний кронштейн коробки передач с главной передачей в сборе.
3. Установить на раму болты крепления задней подвески коробки передач с главной передачей в сборе.
Затянуть
Затянуть болты крепления задней подвески коробки передач с главной передачей в сборе моментом 90 Н•м (66 фунт-футов).




---





4. Установить сквозной болт (1) крепления задней подвески коробки передач с главной передачей в сборе к кронштейну.
Затянуть
Затянуть сквозной болт (1) крепления задней подвески коробки передач с главной передачей в сборе к кронштейну моментом 90 Н•м (66 фунт-футов).


5. Установить монтажные болты и гайку (2) заднего кронштейна коробки передач с главной передачей в сборе.
Затянуть
Затянуть монтажные болты и гайку (2) заднего кронштейна коробки передач с главной передачей в сборе моментом 90 Н•м (66 фунт-футов).




---





6. Установить нижние болты (1) крепления раздаточной коробки.
Затянуть
Затянуть нижние болты (1) крепления раздаточной коробки моментом 75 Н•м (55 фунт-футов).




---





7. Установить верхний болт (1) крепления раздаточной коробки.
Затянуть
Затянуть верхний болт (1) крепления раздаточной коробки моментом 75 Н•м (55 фунт-футов).


8. Установить скобу (2) и болты крепления (3) раздаточной коробки.
Затянуть
Затянуть болты (3) крепления скобы раздаточной коробки моментом 60 Н•м (44 фунт-фута).


9. Установить кронштейн (4)раздаточной коробки и болты (5).
Затянуть
Затянуть болты крепления (5)кронштейна раздаточной коробки моментом 60 Н•м (44 фунт-фута).


10. Если автомобиль оснащен двигателем 3.2L, установить болт (6) крепления кронштейна раздаточной коробки и остальные четыре болта (5).
Затянуть
Затянуть болт (6) кронштейна раздаточной коробки моментом 40 Н•м (30 фунт-футов).
Затянуть остальные четыре болта крепления (5) кронштейна раздаточной коробки моментом 60 Н•м (44 фунт-фута).




---





11. Установить правую полуось. См. Раздел 3A, Передний ведущий мост.
12. Установить карданный вал. См. Раздел 3B, Задний ведущий мост.
13. Установить приемную трубу глушителя. См. Раздел 1G1, Выпускная система двигателя - 2.0 Дизель; Раздел 1G2, Выпускная система двигателя - FAM II 2.4D; Раздел 1G3, Выпускная система двигателя - HFV6 3.2L.



---





14. Опустить автомобиль.
15. Проверить уровень масла в коробке передач с главной передачей в сборе и при необходимости долить. См. Раздел 5A, Автоматическая коробка передач с главной передачей в сборе AISIN 55-51LE.

1. Снять раздаточную коробку с автомобиля. См. "Раздаточная коробка" в этом разделе.



---





2. Снять кольцевое уплотнение (1) раздаточной коробки.
3. Вывернуть пробку (2) заливного отверстия раздаточной коробки и пробку (3) сливного отверстия раздаточной коробки.
4. Снять болты крепления теплозащитного экрана раздаточной коробки и теплозащитный экран (4).



---





5. С помощью подходящего съемника снять щиток (1) вала привода передних колес.
6. Снять фиксатор (2) привода передних колес.

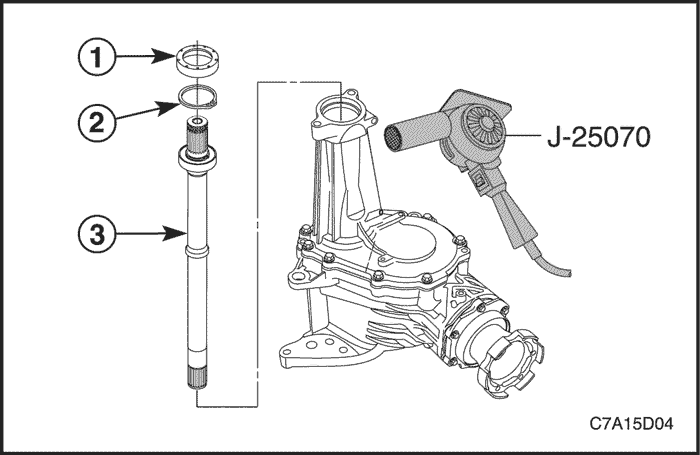

7. Нагреть торец картера раздаточной коробки струйным сушильным аппаратом j-25070, чтобы облегчить снятие промежуточного вала привода передних колес.
8. Извлечь промежуточный вал (3) привода передних колес из раздаточной коробки.



---

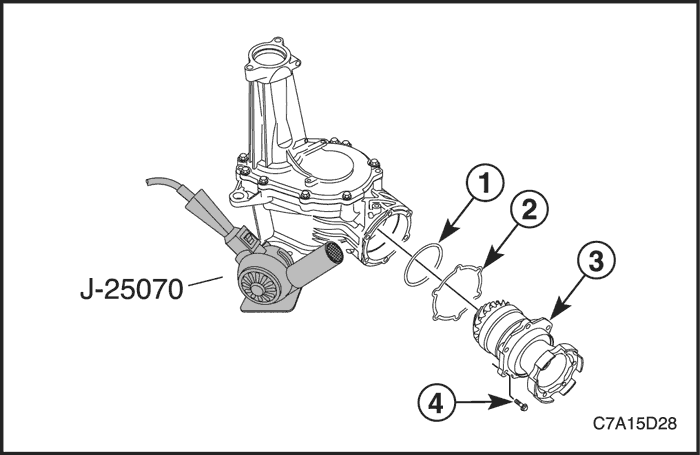

9. Нагреть область фланца картера привода струйным сушильным аппаратом j-25070, чтобы облегчить снятие картера вала заднего выходного привода раздаточной коробки.
Важно: Расположить 2 отвертки или два монтажных рычага в области фланца картера привода для облегчения снятия.
10. Снять болты (1) картера вала заднего выходного привода раздаточной коробки и картер (2) с раздаточной коробки.
11. Снять регулировочную прокладку (3) заднего вторичного вала раздаточной коробки.
12. Снять уплотнительное кольцо (4) картера вала заднего выходного привода раздаточной коробки и выбросить его в отходы.



---





13. Снять 11 болтов (1) крепления половинок раздаточной коробки и правую сторону раздаточной коробки (2).
14. Снять уплотнение раздаточной коробки (3) с раздаточной коробки (2).
15. Снять первичный вал (4) раздаточной коробки и вал (5) заднего выходного привода раздаточной коробки с левой стороны раздаточной коробки.
Важно: Установочные штифты (6) половинок раздаточной коробки заменять только в случае повреждения. Проверить коробку на наличие похожих повреждений.

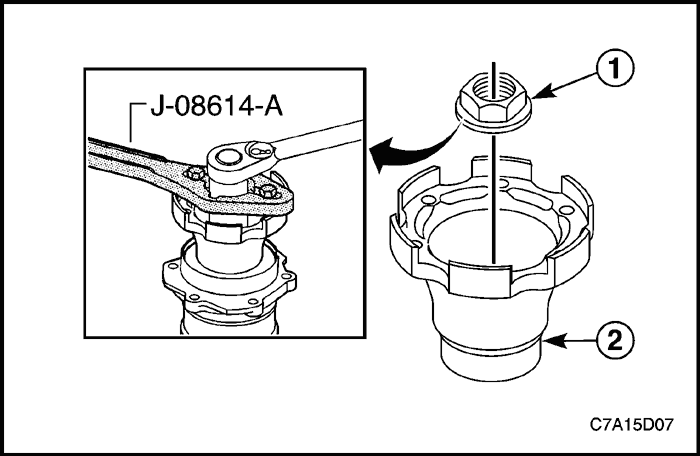

1. Установить оправку и съемник зубчатого фланца j-08614-a на фланец (2) заднего вторичного вала.
2. Используя ключ с трещоткой с насадкой на 30 мм или j-29873, снять гайку (1) шестерни заднего выходного привода раздаточной коробки.



---

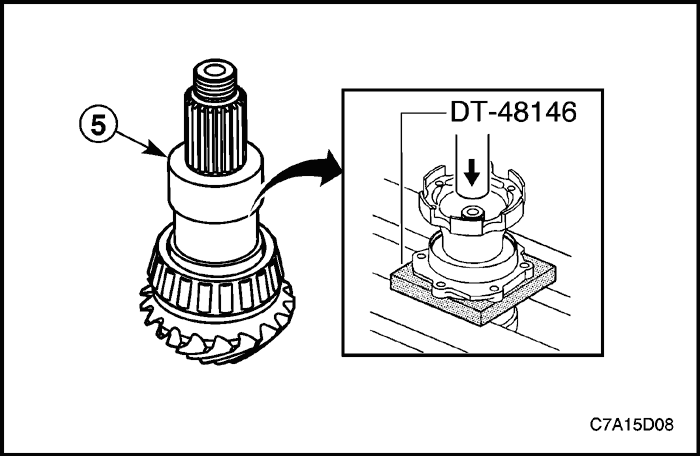

3. С помощью пресса и подставки для пресса dt-48146 извлечь вторичный вал (5) из картера.



---





4. Снять узел подшипника (3) заднего вторичного вала раздаточной коробки и сепаратор (4) подшипника заднего вторичного вала раздаточной коробки.
5. Снять уплотнение (7) заднего вторичного вала раздаточной коробки и выбросить его в отходы.
6. Снимать маслоотражатель (6) заднего вторичного вала раздаточной коробки только в случае повреждения. Для его снятия использовать зубило и молоток

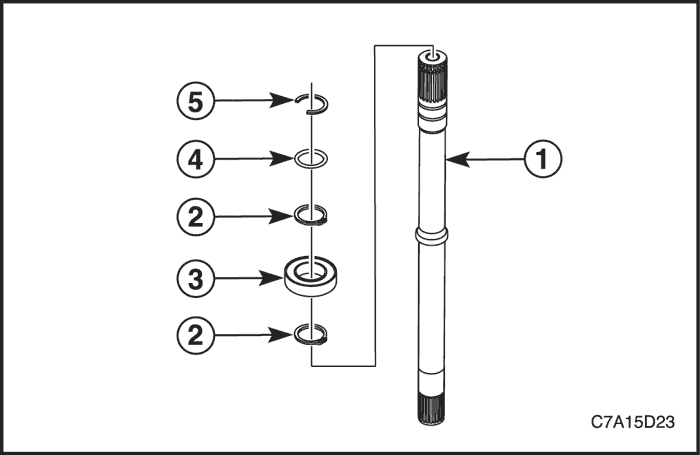

1. Снять фиксатор полуоси (1), уплотнительное кольцо (2) и фиксаторы (3) подшипников промежуточного вала привода передних колес с вала.



---

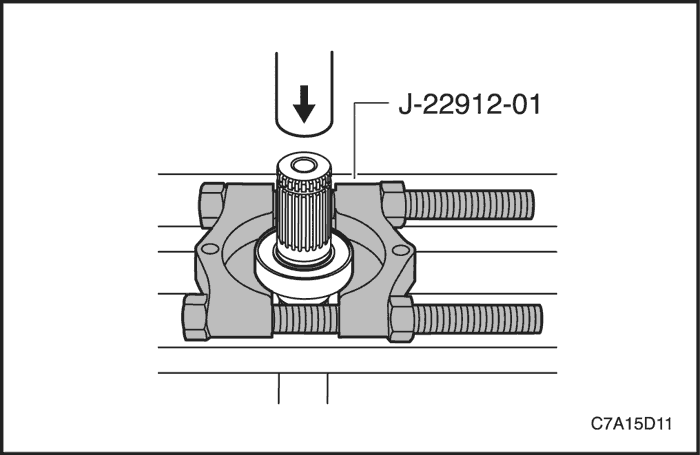

2. Используя пресс с универсальным съемником подшипников j-22912-01, снять узел подшипника (4) промежуточного вала привода передних колес.

Важно:
• Проверить все компоненты и субкомпоненты и выполнить любой ремонт, необходимый для устранения повреждений. Если повреждения не удается устранить, заменить компонент или субкомпонент, согласно указаниям.
• Промыть левую и правую раздаточную коробку в чистящем растворителе и высушить струёй воздуха.
Важно: Проверить на наличие трещин, разрушенных зон или других повреждений. Раздаточную коробку в сборе требуется заменить при обнаружении повреждений.

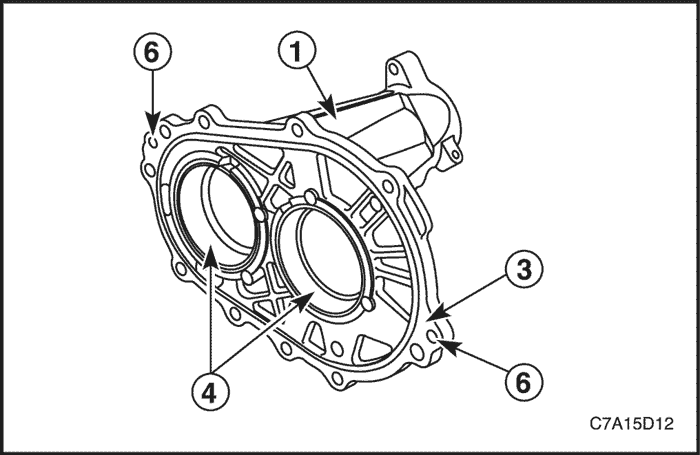

1. Проверить левую и правую раздаточную коробку (1).



---





Важно: Устранить небольшие царапины или вмятины легкой зачисткой шкуркой.
2. Проверить расточку (2) картера вала заднего выходного привода раздаточной коробки.
Важно: Устранить небольшие царапины или вмятины мягким точильным камнем.
3. Визуально проверить уплотняющую поверхность (3) коробки.
Важно: Заменить раздаточную коробку в сборе, если подшипник быстро вращается или если обнаружены трещины.
4. Проверить обоймы (4) подшипников раздаточной коробки.
Важно: Устранить любые повреждения резьбы.
5. Проверить отверстия (5) под сквозные болты раздаточной коробки.
6. Проверить отверстия (6) под установочные штифты половинок раздаточной коробки.

Важно:
• Проверить все компоненты и субкомпоненты и выполнить любой ремонт, необходимый для устранения повреждений. Если повреждения не удается устранить, заменить компонент или субкомпонент, согласно указаниям.
• Промыть все компоненты в чистящем растворителе и высушить струёй воздуха.

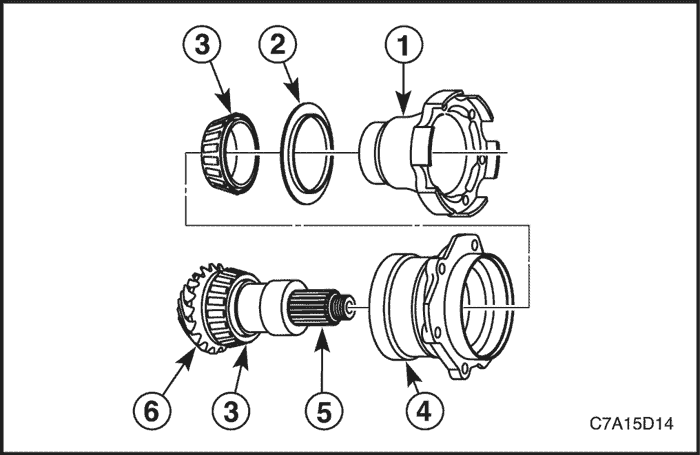

Важно: Заменить при наличии повреждений фланца, резьбовых отверстий или шлицов.
1. Проверить фланец (1) заднего вторичного вала раздаточная коробка на наличие коррозии, чрезмерного износа или повреждений.
Важно: Заменить маслоотражатель при наличии повреждений, трещин, неплотного прилегания или деформации.
2. Проверить маслоотражатель (2) заднего вторичного вала раздаточной коробки.
3. Проверить узел подшипника (3) заднего вторичного вала раздаточной коробки на наличие неровностей, выкрашивания или точечной коррозии.
Важно:
• Проверить на наличие трещин, разрушенных зон или других повреждений.
• Проверить обоймы подшипников на наличие неровностей, вмятин на поверхностях качения или точечной коррозии.
• Проверить желобок уплотнительного кольца на наличие пористости или повреждений.
Важно: Царапины или вмятины в других областях можно устранить легкой зачисткой шкуркой.
4. Проверить картер (4) вала заднего выходного привода раздаточной коробки.
5. Проверить шлицы (5) заднего вторичного вала раздаточной коробки на наличие повреждений и выполнить прессовую посадку на фланец.
6. Проверить задний вторичный вал (6) раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.

Важно:
• Проверить все компоненты и субкомпоненты и выполнить любой ремонт, необходимый для устранения повреждений. Если повреждения не удается устранить, заменить компонент или субкомпонент, согласно указаниям.
• Промыть все компоненты в чистящем растворителе и высушить струёй воздуха.

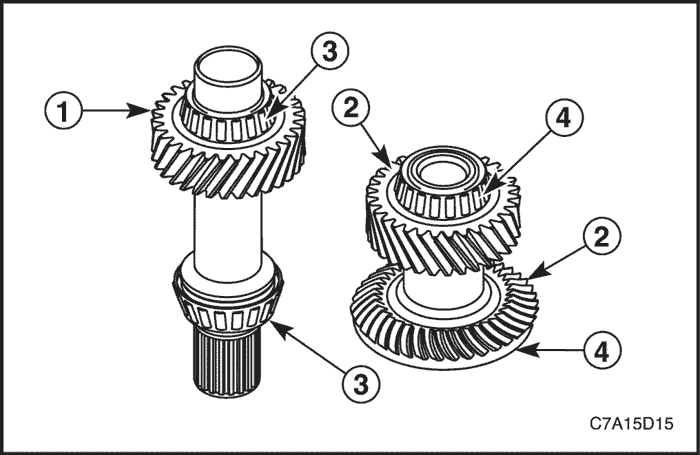

1. Проверить шестерни (1) первичного вала раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.
2. Проверить шестерни (2) вала заднего выходного привода раздаточной коробки на наличие точечной коррозии, чрезмерного износа или повреждений.
3. Проверить узлы подшипников (3) первичного вала раздаточной коробки на наличие неровностей, выкрашивания, точечной коррозии.
4. Проверить узлы подшипников (4) вала заднего выходного привода раздаточной коробки на наличие неровностей, выкрашивания, точечной коррозии.

Важно: Не следует использовать отвертку или зубило для снятия уплотнения. Применение отвертки или зубила для снятия уплотнения может привести к повреждению уплотняющей поверхности алюминиевого картера.

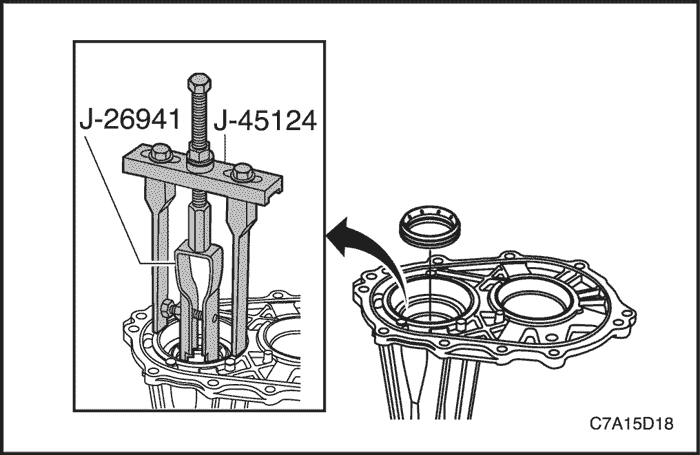

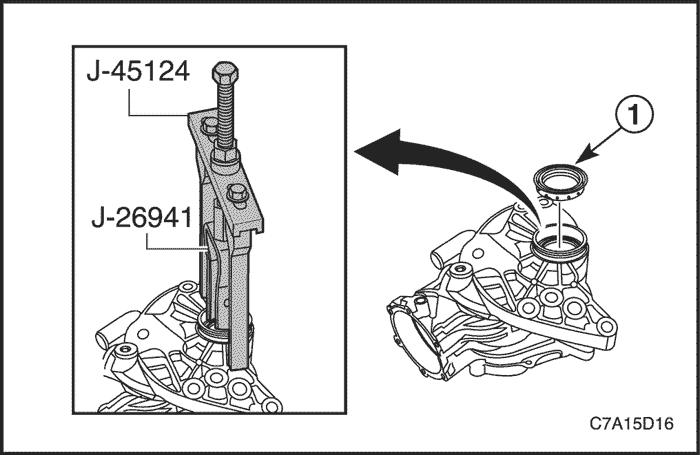

1. С помощью демонтажного моста j-45124 и съемника втулки и подшипника j-26941 снять правое уплотнение первичного вала раздаточной коробки.

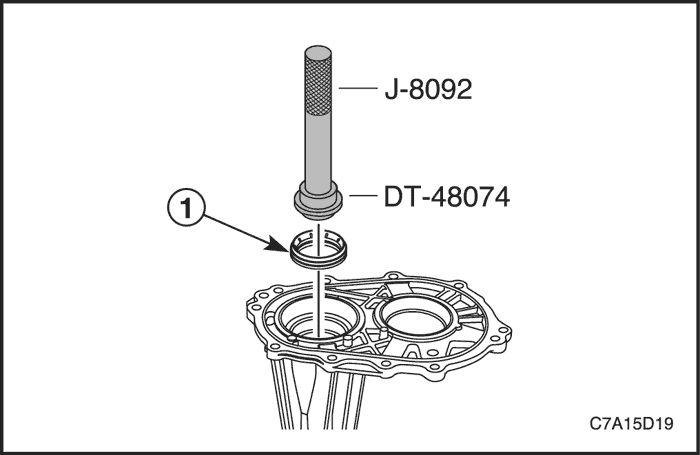

1. Используя приспособление для установки уплотнения первичного и вторичного вала dt-48074 и направляющую ручку j-8092, установить правое уплотнение (1) первичного вала раздаточной коробки.

Важно: Не следует использовать отвертку или зубило для снятия уплотнения. Применение отвертки или зубила для снятия уплотнения может привести к повреждению уплотняющей поверхности алюминиевого картера.
1. С помощью демонтажного моста j-45124 и съемника втулки и подшипника j-26941 снять левое уплотнение первичного вала раздаточной коробки.

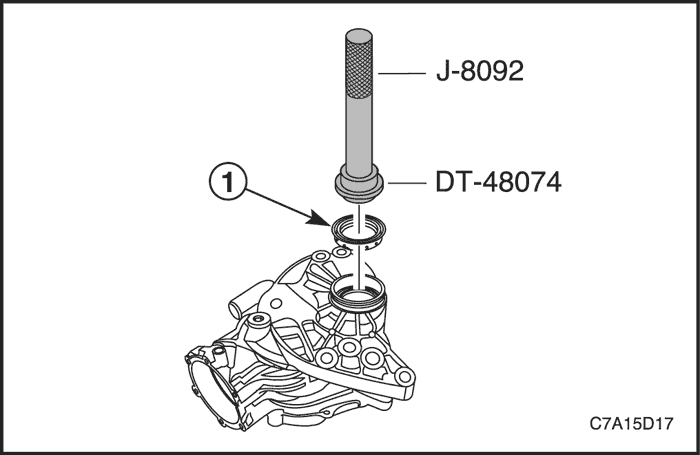

1. Используя приспособление для установки уплотнения первичного и вторичного вала dt-48074 и направляющую ручку j-8092, установить левое уплотнение (1) первичного вала раздаточной коробки.

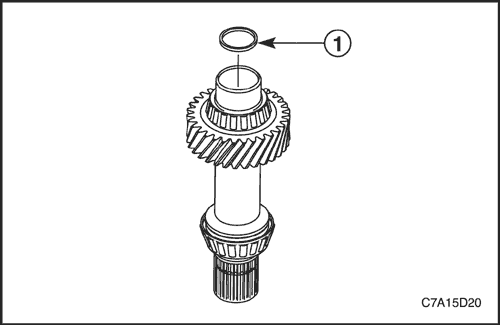

1. Снять узел уплотнения (1) промежуточного вала переднего ведущего моста.

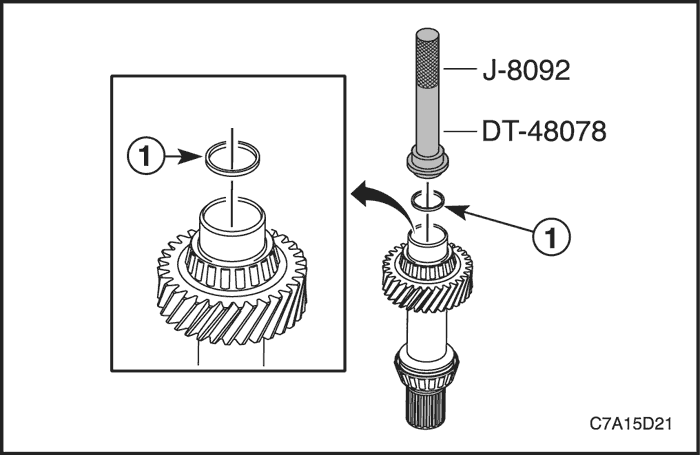

Важно: DT-48078 устанавливает уплотнение на заданную глубину. Другие методы установки могут привести к тому, что уплотнение не будет посажено на рабочую глубину.
1. Используя приспособление для установки уплотнения первичного dt-48078 и направляющую ручку j-8092, установить узел уплотнения (1) промежуточного вала переднего ведущего моста.

1. Используя пресс с универсальным съемником подшипников j-22912-01, установить узел подшипника промежуточного вала привода передних колес.



---





2. Установить фиксатор полуоси (5), уплотнительное кольцо (4) и фиксаторы (2) подшипников промежуточного вала привода передних колес на вал (1).

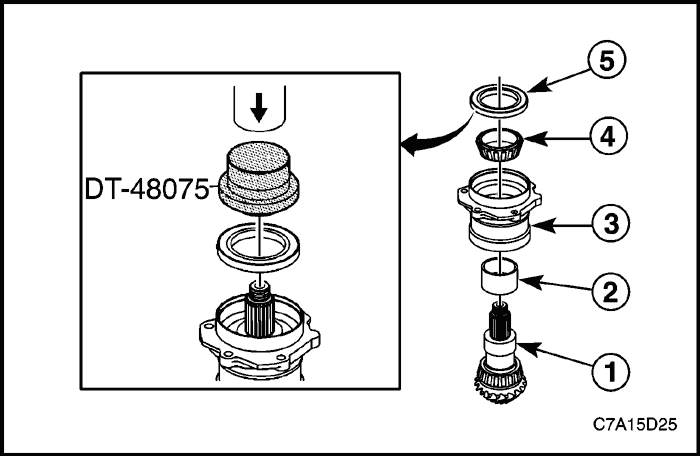

1. Установить сепаратор подшипника (2) на задний вторичный вал (1) раздаточной коробки.
2. Используя пресс с j-5590, установить картер (3) и подшипник (4) на вторичный вал.



---





3. Используя пресс с dt-48075, установить уплотнение (5) вторичного вала раздаточной коробки.



---





4. Используя пресс с dt-48077, установить маслоотражатель (1) заднего вторичного вала раздаточной коробки на фланец (2).
5. Используя пресс с j-5590, установить фланец (2) заднего вторичного вала раздаточной коробки.



---





6. Установить j-08614-a на фланец (2) заднего вторичного вала.
7. Используя ключ с трещоткой с насадкой на 30 мм или j-29873, установить гайку (1) шестерни заднего выходного привода раздаточной коробки.
Затянуть
Затянуть гайку (1) шестерни заднего выходного привода раздаточной коробки моментом 235 Н•м (173 фунт-фута).

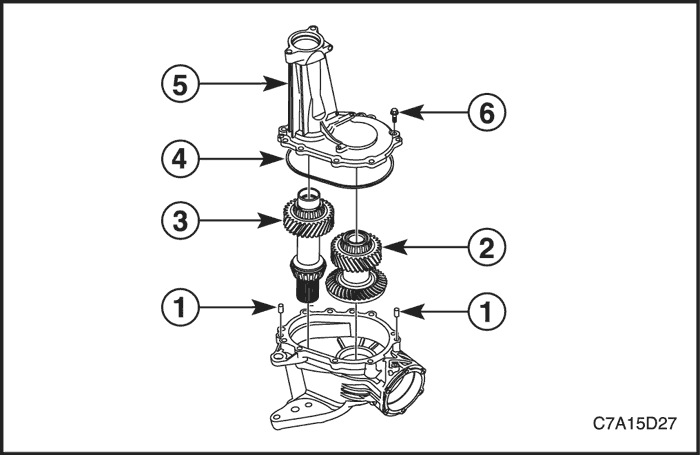

1. Установить установочные штифты (1) половинок раздаточной коробки.
2. Установить вал (2) заднего выходного привода раздаточной коробки и первичный вал (3) раздаточной коробки одним комплектом, когда шлицы находятся в зацепление.
3. Установить уплотнение раздаточной коробки (4) на раздаточную коробку (5).
4. Установить 11 болтов (6) крепления половинок раздаточной коробки.
Затянуть
Затянуть болты (6) крепления половинок раздаточной коробки моментом 29 Н•м (21 фунт-фут).




---





5. Установить новое уплотнительное кольцо (1) картера вала заднего выходного привода раздаточной коробки.
6. Установить регулировочную прокладку (2) заднего вторичного вала раздаточной коробки.
Важно: Не следует использовать забивной молоток, когда шлицы не находятся в зацеплении. Применение забивного молотка, когда шлицы не находятся в зацеплении, приведет к повреждению зубьев вторичного вала привода.
Важно: Применение струйного сушильного аппарата позволяет при сборке облегчить юстировку болтовых отверстий относительно картера.
7. Нагреть область фланца картера привода струйным сушильным аппаратом j-25070, чтобы облегчить установку картера (3) вала заднего выходного привода раздаточной коробки.
8. Вращая сателлит во время сборки, чтобы зубья шестерен вошли в зацепление, установить картер заднего выходного привода.
9. Установить болты (4) картера вала заднего выходного привода раздаточной коробки.
Затянуть
Затянуть болты (4) картера вала заднего выходного привода раздаточной коробки моментом 29 Н•м (21 фунт-фут).




---





Важно: Следует иметь в виду, что длина промежуточного вала различается в зависимости от того, для какой коробки передач с главной передачей в сборе он предназначен, механической или автоматической. Следует выбрать вал необходимой длины. В противном случае неправильный выбор приведет к износу промежуточного вала.

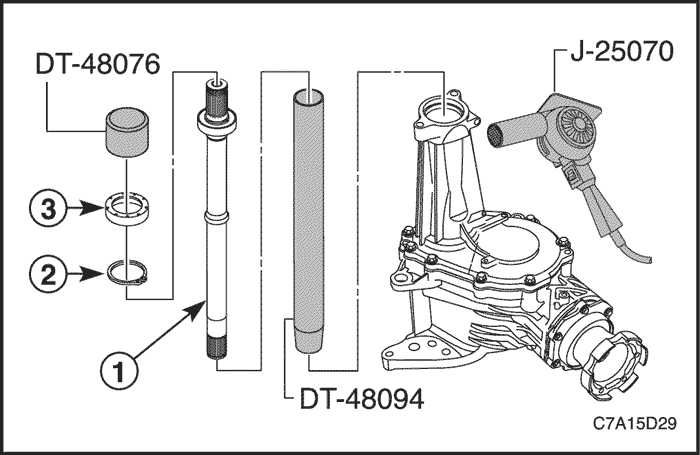

10. Нагреть торец картера раздаточной коробки струйным сушильным аппаратом j-25070, чтобы облегчить установку промежуточного вала привода передних колес.
11. Установить промежуточный вал привода передних колес (1) с помощью dt-48094, чтобы предохранить уплотнение промежуточного вала от повреждения.
12. Установить фиксатор (2) промежуточного вала привода передних колес.
13. С помощью приспособления для установки защиты от ударов камней dt-48076 установить щиток (3) вала привода передних колес.



---

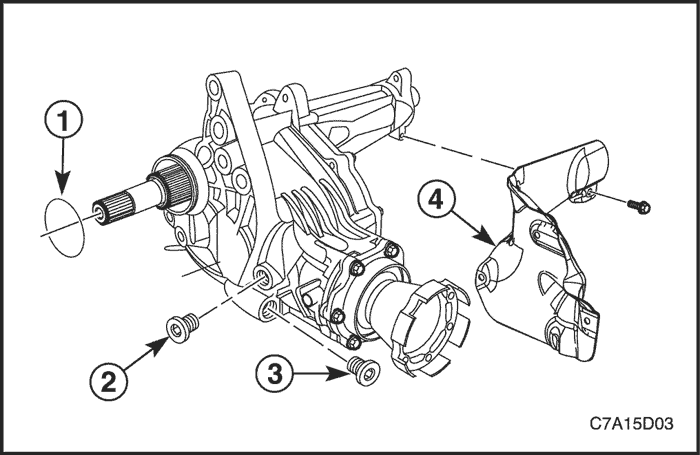

14. Установить кольцевое уплотнение (1) раздаточной коробки.
15. Установить пробку (3) сливного отверстия раздаточной коробки.
Затянуть
Затянуть пробку (3) сливного отверстия раздаточной коробки моментом 39 Н•м (29 фунт-футов).


16. Залить жидкость для раздаточной коробки через заливное отверстие (2). См. "Замена жидкости для раздаточной коробки" в этом разделе.
17. Установить пробку (2) заливного отверстия раздаточной коробки.
Затянуть
Затянуть пробку (2) заливного отверстия раздаточной коробки моментом 39 Н•м (29 фунт-футов).


18. Установить теплозащитный экран (4) и болты крепления теплозащитного экрана раздаточной коробки.
Затянуть
Затянуть болты крепления теплозащитного экрана раздаточной коробки моментом 11 Н•м (97 фунт-футов).




---





19. Установить раздаточную коробку на автомобиль. См. "Раздаточная коробка" в этом разделе.
