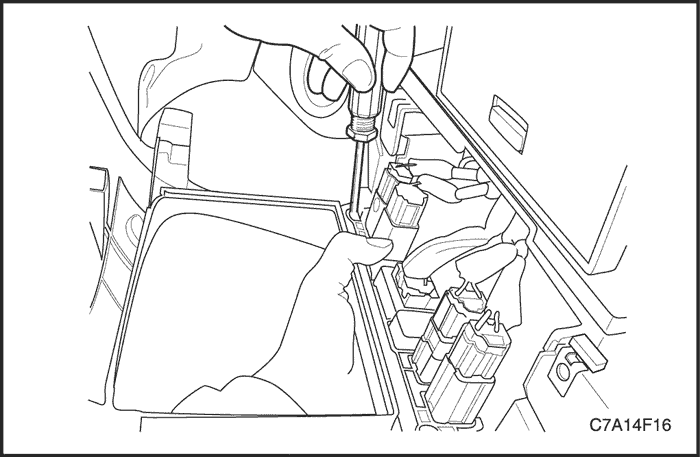

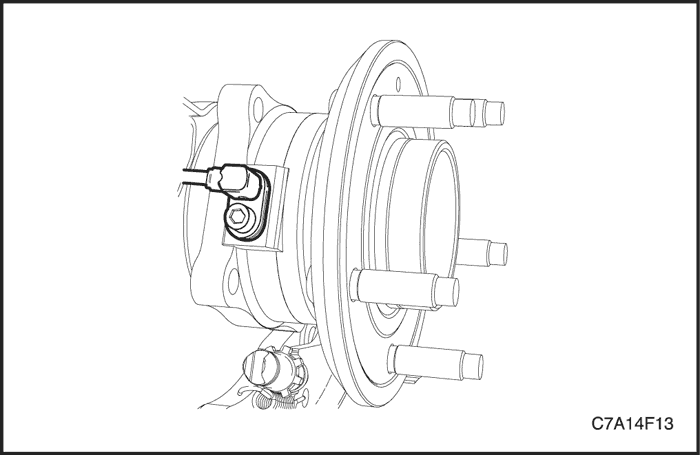

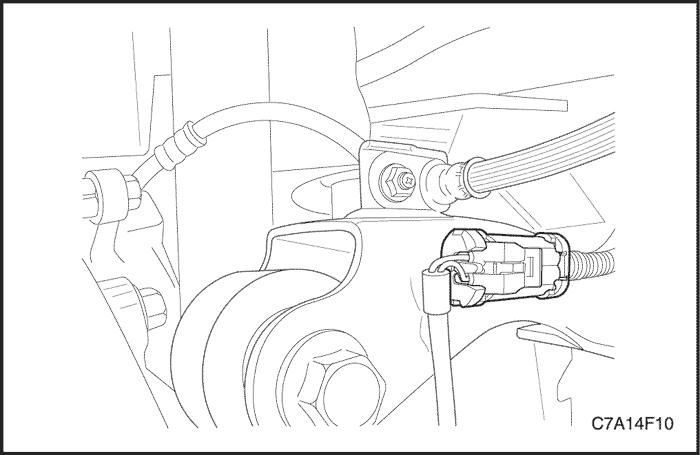

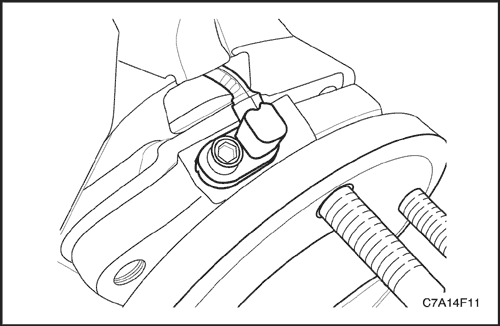

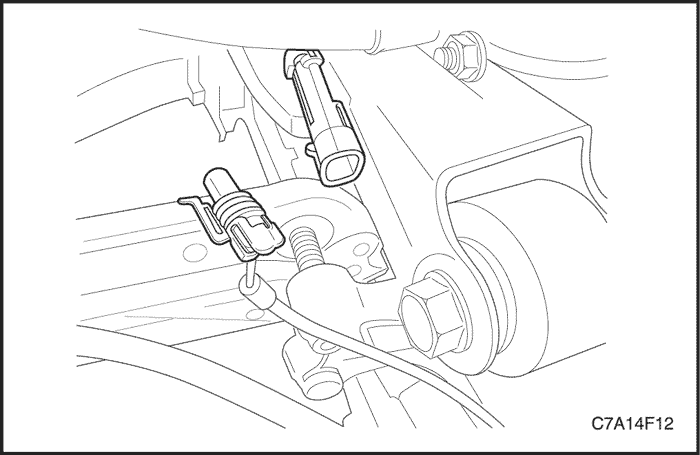

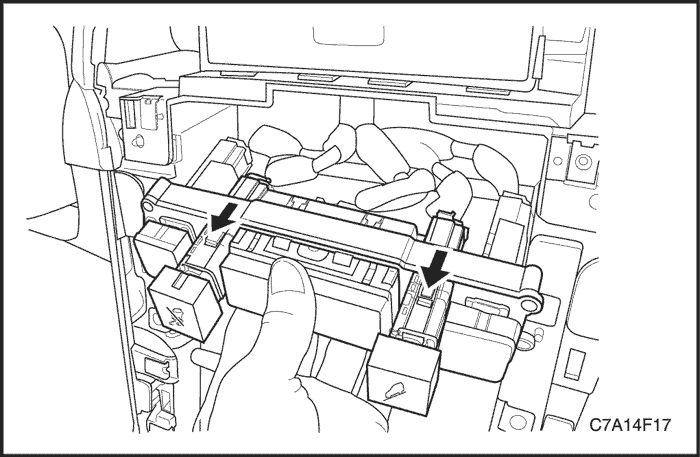

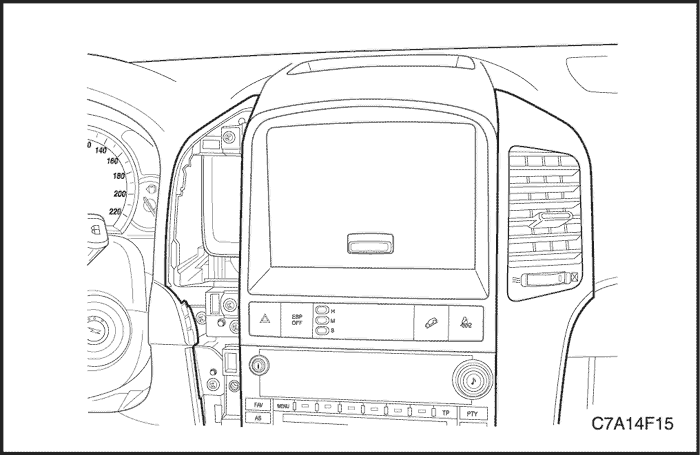

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА С АВТОМОБИЛЯ
Меры предосторожности при техническом обслуживании
Внимание! Тормозная жидкость может вызывать раздражение глаз и кожи. В случае ее попадания в глаза или на кожу следует предпринять следующие меры:
Попадание в глаза - промыть большим количеством воды.
Попадание на кожу - вымыть водой с мылом.
Попадание в пищеварительный тракт - немедленно обратиться к врачу.
Примечание: Снятые крепежные детали следует устанавливать на их старое место. Заменяемые крепежные детали должны иметь тот же номер детали. Если крепежные детали с необходимым номером отсутствуют, следует использовать крепеж того же размера и прочности (или более прочный). Крепежные элементы, не подлежащие повторному использованию или требующие затяжки определенным моментом, будут названы отдельно. При установке крепежных элементов следует строго соблюдать момент затяжки, если он указан. Невыполнение данных рекомендаций может привести к повреждению отдельных деталей или всей системы.
Примечание: Использовать только тормозную жидкость, отвечающую техническим требованиям DOT-4. Если требуется заменить или долить тормозную жидкость, необходимо использовать только ту жидкость, которая указана на крышке бачка тормозной жидкости. Не рекомендуется использовать жидкость "DOT 5" (силиконсодержащая). Иначе возможно снижение эффективности торможения и сокращение срока службы системы.
Примечание: Не допускайте попадания тормозной жидкости на лакокрасочное покрытие, электропроводку и электрические разъемы. Тормозная жидкость способна разъедать краску и вызывать коррозию электрических соединений. При случайном проливании жидкости следует промыть пострадавший участок водой, чтобы уменьшить возможные последствия.
Слив (эксплуатационных жидкостей) из системы ...; стравливание давления
Запасные модуляторы поставляются заправленными и прокачанными. При проведении стандартных операций техобслуживания, например при замене HECU, воздух в модулятор не проникает и обычной прокачки будет вполне достаточно. Подробнее о проведении прокачки см. Раздел 4А, "Гидравлическая тормозная система".
Очистить зону прилегания контроллера тормозной системы (ebcm) к клапану модулятора давления в тормозной системе (bpmv) от скопившейся грязи и посторонних материалов.

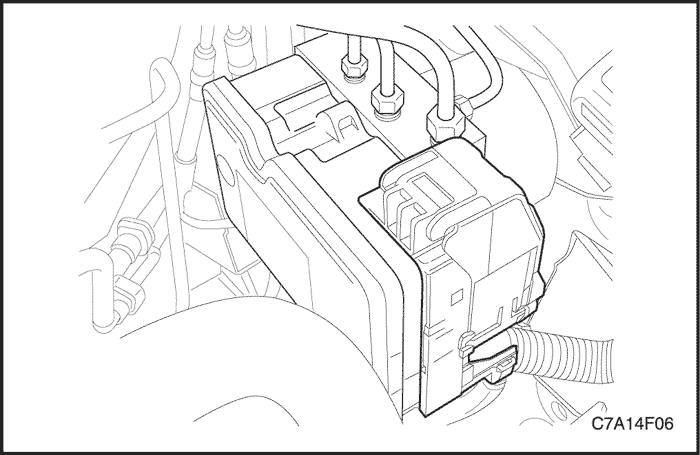

Отсоединить электрический разъем от контроллера тормозной системы (ebcm).
Отвернуть винты крепления контроллера тормозной системы.
Отделить контроллер тормозной системы (ebcm) от клапана модулятора давления в тормозной системе (bpmv), осторожно потянув в разные стороны.
Процедура установки
Очистить уплотнительные поверхности клапана модулятора давления в тормозной системе (bpmv) с помощью денатурата и чистой ветоши.
Установить контроллер тормозной системы (ebcm) на клапане модулятора давления в тормозной системе (bpmv).
Установить винты крепления контроллера тормозной системы (ebcm) к клапану модулятора давления в тормозной системе (bpmv). Затянуть винты крест-накрест.
Затянуть
Затянуть винты моментом 3 Н•м (27 lb-in).
Присоединить электрический разъем к контроллеру тормозной системы (ebcm).
Внимание! Тормозная жидкость может вызывать раздражение глаз и кожи. В случае ее попадания в глаза или на кожу следует предпринять следующие меры:
Попадание в глаза - промыть большим количеством воды.
Попадание на кожу - вымыть водой с мылом.
При проглатывании – немедленно обратиться за медицинской помощью.
Примечание: Избегать пролива жидкости на соединения, провода и кабели. Тормозная жидкость повреждает окрашенные поверхности и вызывает коррозию электрических компонентов. Если тормозная жидкость попадет на окрашенные поверхности, немедленно промыть этот участок водой. Если тормозная жидкость попадет на электрические соединения, провода или кабели, вытереть жидкость с помощью чистой ветоши.
Очистить область фитингов трубок тормозного модулятора в сборе от скопившейся грязи и посторонних материалов.
Отсоединить электрический разъем от контроллера тормозной системы (ebcm).
Положить полотенце под тормозной модулятор в сборе для впитывания вытекающей тормозной жидкости.
Важно: Перед отсоединением тормозных трубок от узла модулятора антиблокировочной тормозной системы (АБС) необходимо записать расположение тормозных трубок относительно клапана в сборе, чтобы облегчить последующую сборку.

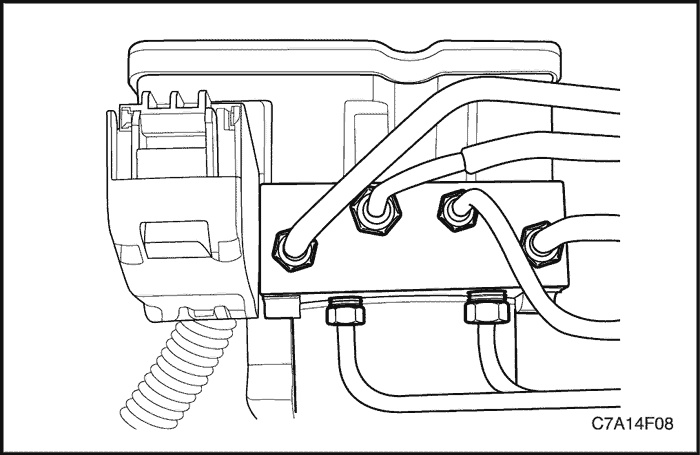

Отсоединить гайку фитинга трубки от клапана модулятора давления в тормозной системе (bpmv).
Закрыть концы тормозных трубок, чтобы не допустить пролития жидкости и загрязнения окружающей среды.
Закрыть отверстия тормозных трубок модулятора, чтобы не допустить пролития жидкости и загрязнения окружающей среды.

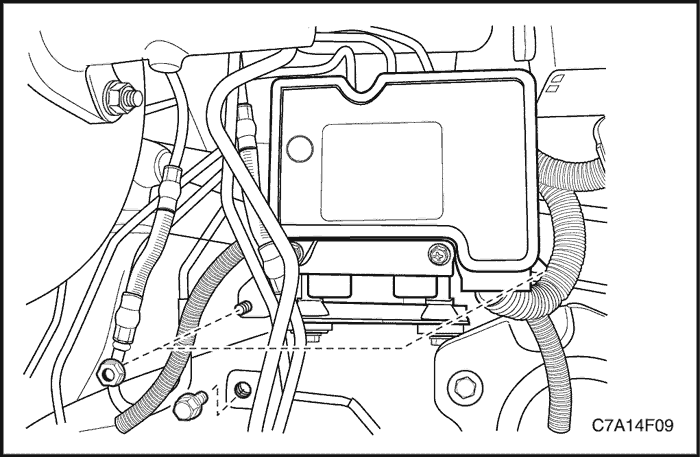

Открутить болт и гайки кронштейна с панели кузова.
Отвернуть демпфирующие болты крепления узла тормозного модулятора к кронштейну.
Процедура установки
Установить демпфирующие болты крепления на узле тормозного модулятора.
