б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
5) ЦЕПЬ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ, СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕЙ ОТКИДНОЙ ДВЕРИ, ДАТЧИКА ДОЖДЯ И ДАТЧИКА ТЕМПЕРАТУРЫ СЕРДЦЕВИНЫ ИСПАРИТЕЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
X204 (16-контактн., черный)
Приборная панель - автоматическое регулирование температуры
За FATC
X401 (18-контактн., бесцветный)
Крыша - кузов
Внутри левой задней стойки
X402 (18-контактный, бесцветный)
Задняя откидная дверь - кузов
За левой задней стойкой
X901 (18-контактный, бесцветный)
Задняя откидная дверь - JPR задней откидной двери
За сиденьем "2"
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П КРЫША
Ж/П ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ
6) ЦЕПЬ ПРИВОДА ЗАПИРАНИЯ/ОТПИРАНИЯ ДВЕРИ, ЗВУКОВОГО СИГНАЛА, ЗАЩЕЛКИ ДВЕРИ, СИСТЕМЫ ОБЛЕГЧЕНИЯ ПАРКОВКИ И ПЕРЕКЛЮЧАТЕЛЕЙ (СТОЯНОЧНЫЙ ТОРМОЗ, ОТКРЫТИЕ КАПОТА, ЗАМОК ДВЕРИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X102 (12-контактн., черный)
JPR передней части кузова - передняя часть кузова
За левой фарой
X501 (18-контактн., серый)
Кузов - передняя левая дверь
Под левой передней стойкой
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П КУЗОВ
Ж/П ПЕРЕДНЯЯ ДВЕРЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА

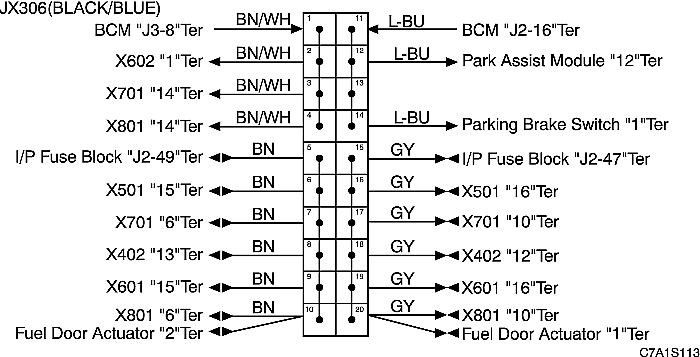

г. КОНТАКТНАЯ КОЛОДКА
7) ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ, СТЕКЛА ЗАДНЕЙ ОТКИДНОЙ ДВЕРИ, КОНТРОЛЛЕРА СЦЕПЛЕНИЯ, ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОННОЙ СИСТЕМЫ КУРСОВОЙ УСТОЙЧИВОСТИ (esp) И КОНТРОЛЛЕРА РУЧНОГО УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
X502 (18-контактн., бесцветный)
Кузов - передняя левая дверь
Под левой передней стойкой
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
Ж/П ПЕРЕДНЯЯ ДВЕРЬ
г. КОНТАКТНАЯ КОЛОДКА
