4. КОНТРОЛЛЕР ЭЛЕКТРОННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM): E77 (HFV6 3.2D)
1) ЦЕПЬ ПИТАНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ, МАССЫ, ГЕНЕРАТОРА И ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СКР)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
GX106 (черный/серый)
Двигатель (DSL/HFV6)
Над головкой цилиндров
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
2) ЦЕПЬ ФОРСУНКИ И НАГРЕВАЕМОГО КИСЛОРОДНОГО ДАТЧИКА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X106 (7-контактн., черный)
Двигатель - топливная форсунка (HVF6)
Над головкой цилиндров
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
3) ЦЕПЬ КАТУШКИ ЗАЖИГАНИЯ, ВЫКЛЮЧАТЕЛЯ ТОРМОЗА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X106 (7-контактн., черный)
Двигатель - топливная форсунка (HVF6)
Над головкой цилиндров
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
G107
Топливная форсунка (HFV6)
На блоке цилиндров
G110
Топливная форсунка (HFV6)
На блоке цилиндров
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
г. КОНТАКТНАЯ КОЛОДКА
4) ЦЕПЬ ДАТЧИКА (МАССОВЫЙ РАСХОД ВОЗДУХА/ТЕМПЕРАТУРА ВПУСКНОГО ВОЗДУХА (maf/iat), УРОВЕНЬ ТОПЛИВА), ТОПЛИВНОГО НАСОСА И ВЫКЛЮЧАТЕЛЯ (СЦЕПЛЕНИЕ, ЗАДНИЙ ХОД, nsbu)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X101 (36-контактн., черный)
Двигатель - кузов
За блоком предохранителей в моторном отсеке
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
X304 (12-контактн., черный)
Датчик топлива - кузов
Внизу правой задней стойки
GX106 (черный/серый)
Двигатель (DSL/HFV6)
Над головкой цилиндров
GX402 (черный/серый)
Кузов
Правая сторона багажника
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
5) ЦЕПЬ УПРАВЛЕНИЯ КОНФИГУРАЦИЕЙ ВПУСКНОГО КОЛЛЕКТОРА (imrc), ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА, СОЛЕНОИДА ПРОДУВКИ АДСОРБЕРА СУПБ И ДАТЧИКА ПОЛОЖЕНИЯ РАСПРЕДВАЛА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X106 (7-контактн., черный)
Двигатель - топливная форсунка (HVF6)
Над головкой цилиндров
GX106 (черный/серый)
Двигатель (DSL/HFV6)
Над головкой цилиндров
G109
Топливная форсунка (HFV6)
На блоке цилиндров
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
6) ЦЕПЬ КОНТРОЛЛЕРА etc, ДАТЧИКА (ect, ДЕТОНАЦИЯ, ДАВЛЕНИЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (acp) И ПЕДАЛЬ АКСЕЛЕРАТОРА) И КОНТРОЛЛЕРА bcm
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X101 (36-контактн., черный)
Двигатель - кузов
За блоком предохранителей в моторном отсеке
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
7) ЦЕПЬ ДАТЧИКА ДАВЛЕНИЯ МАСЛА В ДВИГАТЕЛЕ (eop) И ПЕРЕКЛЮЧАТЕЛЯ УРОВНЯ МАСЛА В ДВИГАТЕЛЕ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X101 (36-контактн., черный)
Двигатель - кузов
За блоком предохранителей в моторном отсеке
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ДВИГАТЕЛЬ (lu1)
Ж/П КУЗОВ

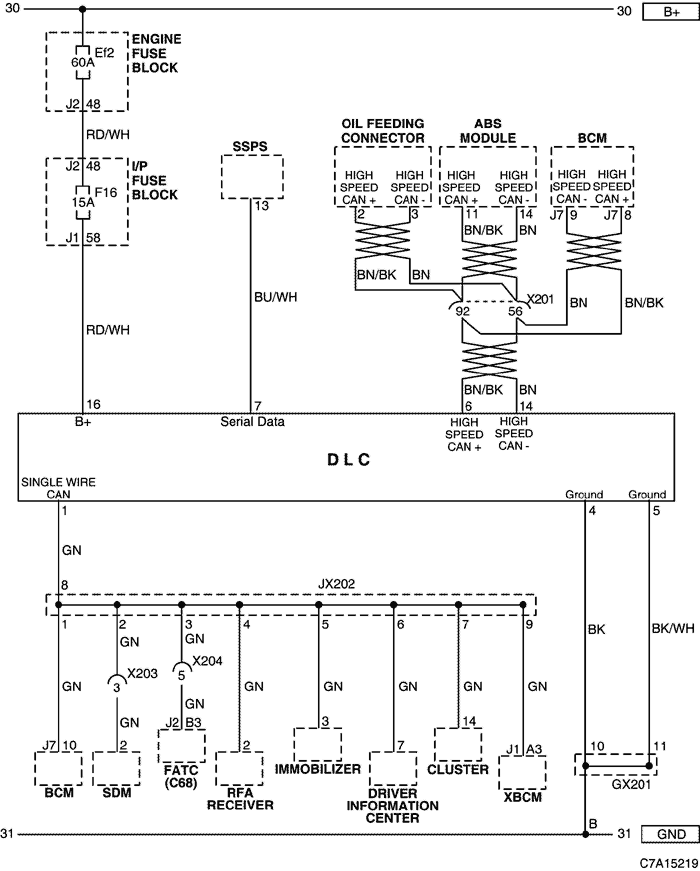

8) ЦЕПЬ КОЛОДКИ ДИАГНОСТИКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
X203 (6-контактн., бесцветный)
Приборная панель - подушка безопасности
Внизу напольной консоли
X204 (16-контактн., черный)
Приборная панель - автоматическое регулирование температуры
За FATC
GX201 (черный/серый)
Приборная панель
За рулевой колонкой - внизу
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ

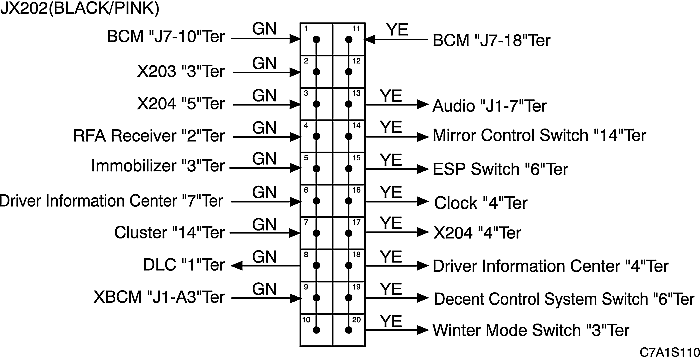

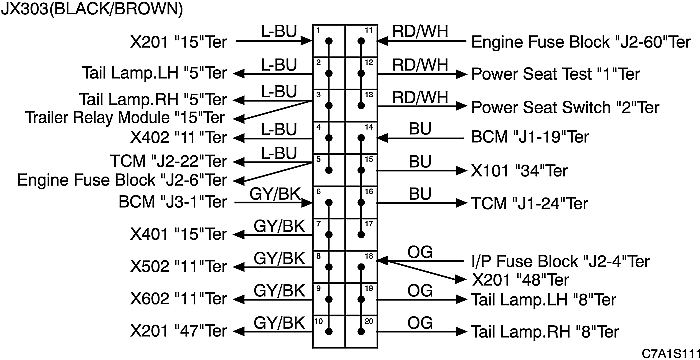

г. КОНТАКТНАЯ КОЛОДКА
