1) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА, ИНДИКАТОРА РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА И ОДНОПРОВОДНОЙ ШИНЫ can
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X203 (6-контактн., бесцветный)
Приборная панель - подушка безопасности
Внизу напольной консоли
X204 (16-контактн., черный)
Приборная панель - автоматическое регулирование температуры
За FATC
GX201 (черный/серый)
Приборная панель
За рулевой колонкой - внизу
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПОДУШКА БЕЗОПАСНОСТИ
г. КОНТАКТНАЯ КОЛОДКА

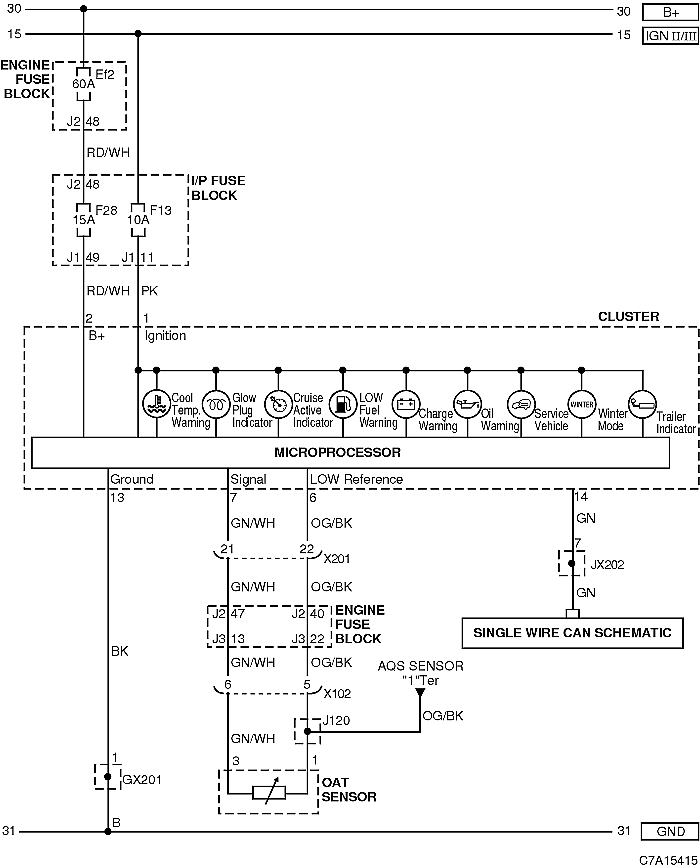

2) ЦЕПЬ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ (ТЕМПЕРАТУРА ОХЛАЖДЕНИЯ, НИЗКИЙ УРОВЕНЬ ТОПЛИВА, ЗАРЯДКА, МАСЛО, ТЕХОБСЛУЖИВАНИЕ АВТОМОБИЛЯ), ИНДИКАТОРОВ (СИСТЕМА ПОДДЕРЖАНИЯ СКОРОСТИ В ДЕЙСТВИИ, СВЕЧИ ПРЕДПУСКОВОГО ПОДОГРЕВА, ЗИМНИЙ РЕЖИМ И ПРИЦЕП) И ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА (oat)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X102 (12-контактн., черный)
JPR передней части кузова - передняя часть кузова
За левой фарой
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
GX201 (черный/серый)
Приборная панель
За рулевой колонкой - внизу
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА
г. КОНТАКТНАЯ КОЛОДКА
3) ЦЕПЬ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ (НЕПРИСТЕГНУТЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ, НИЗКИЙ УРОВЕНЬ ОМЫВАЮЩЕЙ ЖИДКОСТИ, ВОДА В ТОПЛИВЕ, ПОЛНЫЙ ПРИВОД (awd), СТОЯНОЧНЫЙ ТОРМОЗ), ИНДИКАТОРНОЙ ЛАМПЫ (ЭЛЕКТРОННАЯ СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (esp) ОТКЛЮЧЕНА, ПЕРЕДНИЕ/ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X102 (12-контактн., черный)
JPR передней части кузова - передняя часть кузова
За левой фарой
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
GX101 (черный/серый)
ПЕРЕДНЯЯ ЧАСТЬ
За левой фарой
GX201 (черный/серый)
Приборная панель
За рулевой колонкой - внизу
GX301 (черный/серый)
Кузов
Под подушкой правого сиденья
GX401 (черный/серый)
Кузов
Правая сторона багажника
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА
4) ЦЕПЬ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ (АБС, ЭЛЕКТРОННАЯ СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (esp) В ДЕЙСТВИИ И НЕИСПРАВНА, ПРОВЕРКА ДВИГАТЕЛЯ, ПОДУШКА БЕЗОПАСНОСТИ, СМЕНА МАСЛА), ЛАМП ИНДИКАТОРОВ (ЭЛЕКТРОННАЯ СИСТЕМА КУРСОВОЙ УСТОЙЧИВОСТИ (esp) НЕ ГОТОВА, СИСТЕМА dcs, ДИЗЕЛЬНЫЙ ФИЛЬТР)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
GX201 (черный/серый)
Приборная панель
За рулевой колонкой - внизу
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
5) ЦЕПЬ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ (ssps, ОБЛЕГЧЕНИЕ ПАРКОВКИ), ИНДИКАТОРНОЙ ЛАМПЫ (ДАЛЬНИЙ СВЕТ, УКАЗАТЕЛЬ ЛЕВОГО ПОВОРОТА, УКАЗАТЕЛЬ ПРАВОГО ПОВОРОТА, ОТКРЫТА ДВЕРЬ, ОТКРЫТА ЗАДНЯЯ ОТКИДНАЯ ДВЕРЬ) И ПОДСВЕТКИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
X201 (92-контактн., черный)
Кузов - приборная панель
Внизу передней стойки
GX201 (черный/серый)
Приборная панель
За рулевой колонкой - внизу
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П КУЗОВ
г. КОНТАКТНАЯ КОЛОДКА
