Электрическая схема 2006 nubira-lacetti 23. ЦЕПЬ СКЛАДЫВАЮЩЕГОСЯ ЗЕРКАЛА

Nubira-Lacetti

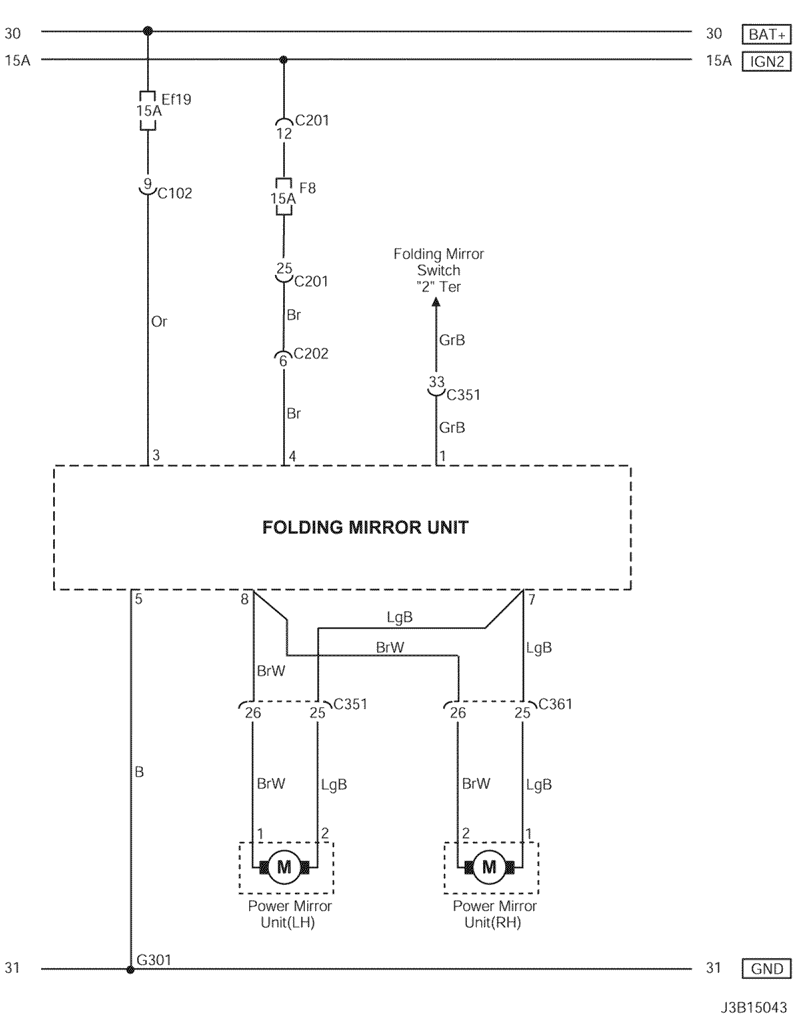

23. ЦЕПЬ СКЛАДЫВАЮЩЕГОСЯ ЗЕРКАЛА

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С102 (контакт 11, белый)	Кузов - блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель - блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель - кузов	Левая часть пространства для ног водителя
С351 (контакт 33, серый)	Кузов - передняя левая дверь	Под передней стойкой со стороны водителя
С361 (контакт 33, серый)	Кузов - передняя правая дверь	Под передней стойкой со стороны переднего пассажира
G301	Кузов	Под панелью пола кузова при поперечине со стороны переднего пассажира

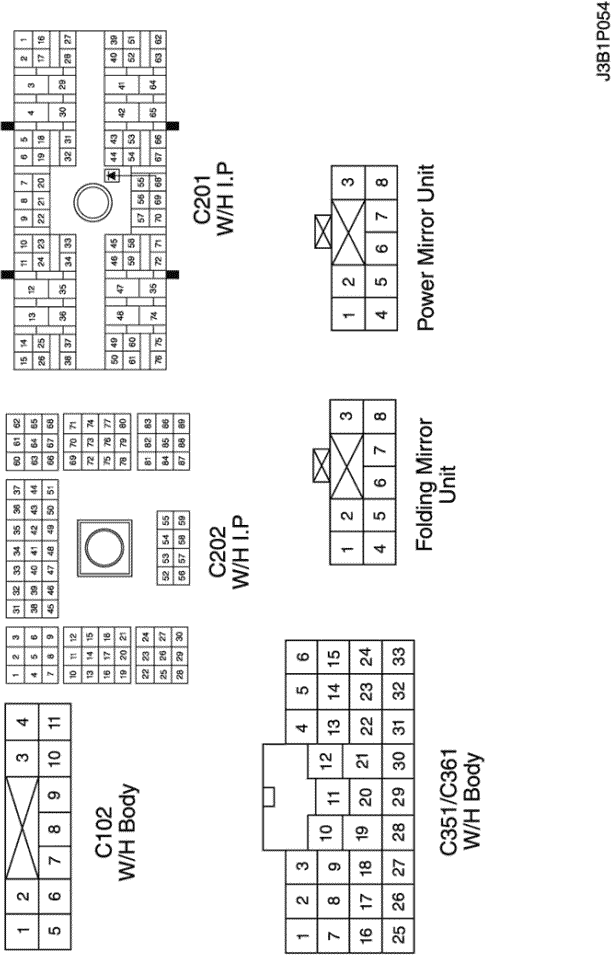

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
