Электрическая схема 2006 matiz 22. CLUSTER CIRCUIT

Matiz/Spark

22. CLUSTER CIRCUIT

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (32 Pin, Gray)	I.P - Engine Fuse Block	Engine Fuse Block
C202 (22 Pin, White)	Engine - I.P	Behind Engine Fuse Block
G201	I.P	Under Right "A" Pillar
G202	I.P	Under Floor Console

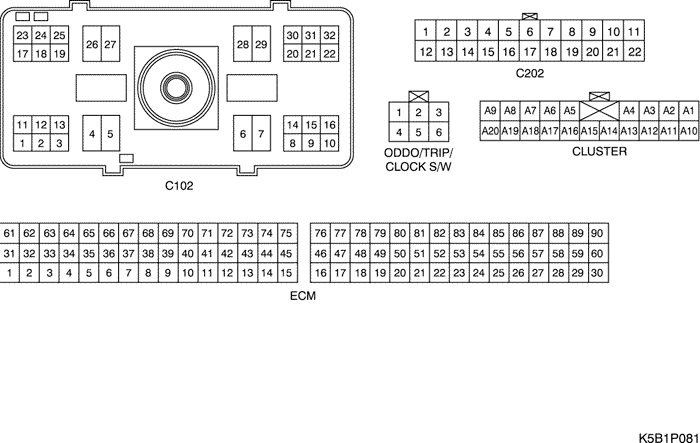

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
