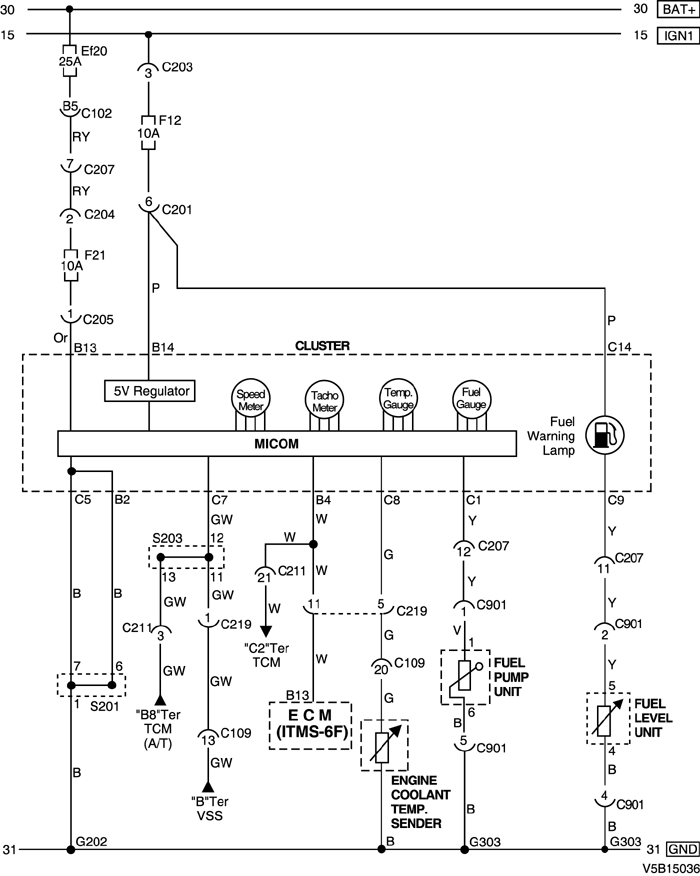

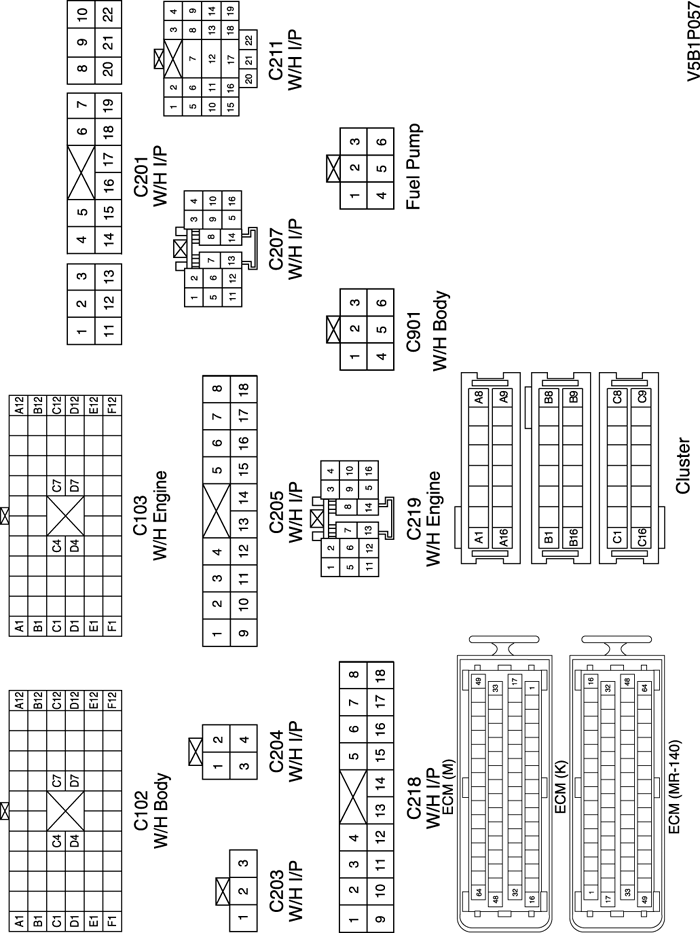

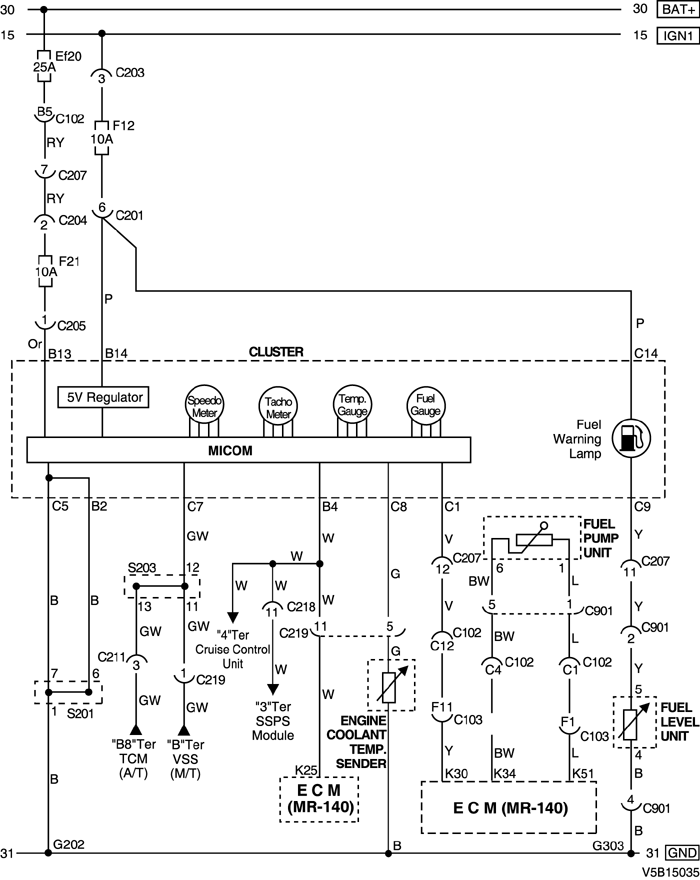

1) ЦЕПЬ СПИДОМЕТРА, ТАХОМЕТРА, УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА : mr - 140
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 3, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С218 (контакт 18, белый)
Приборная панель - кузов
Нижняя часть пространства для ног пассажира
С219 (контакт 16, белый)
Двигатель - приборная панель (MR-140)
Нижняя часть пространства для ног пассажира
С901 (контакт 6, черный)
Кузов - топливный насос
Под задним сиденьем
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S203 (оранжев.)
Приборная панель
За аудиосистемой с правой стороны
G202
Приборная панель
За прикуривателем с левой стороны

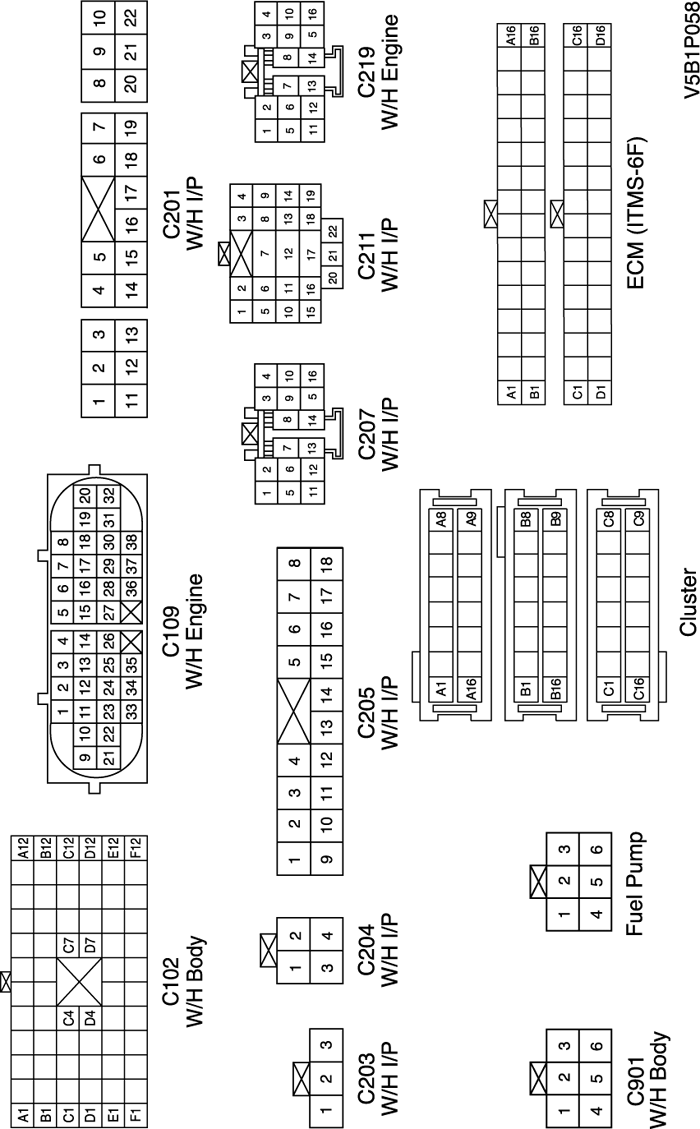

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s203 (ОРАНЖЕВ.) : 2.0L
2) ЦЕПЬ СПИДОМЕТРА, ТАХОМЕТРА, УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА : itms - 6f
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 3, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С219 (контакт 16, белый)
Контроллер ЭСУД - приборная панель(ITMS-6F)
Нижняя часть пространства для ног пассажира
С901 (контакт 6, черный)
Кузов - топливный насос
Под задним сиденьем
S101 (черн.)
Контроллер ЭСУД
За впускным коллектором
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S203 (оранжев.)
Приборная панель
За аудиосистемой с правой стороны
G202
Приборная панель
За прикуривателем с левой стороны
G303
Кузов
Под правой задней стойкой с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s203 (ОРАНЖЕВ.) : 2.0L

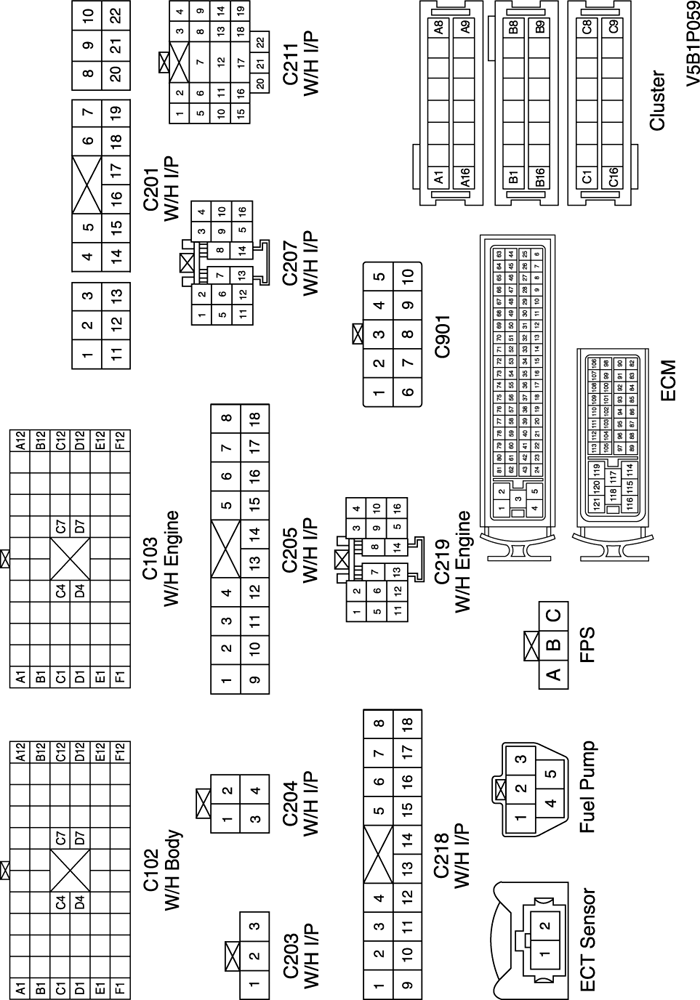

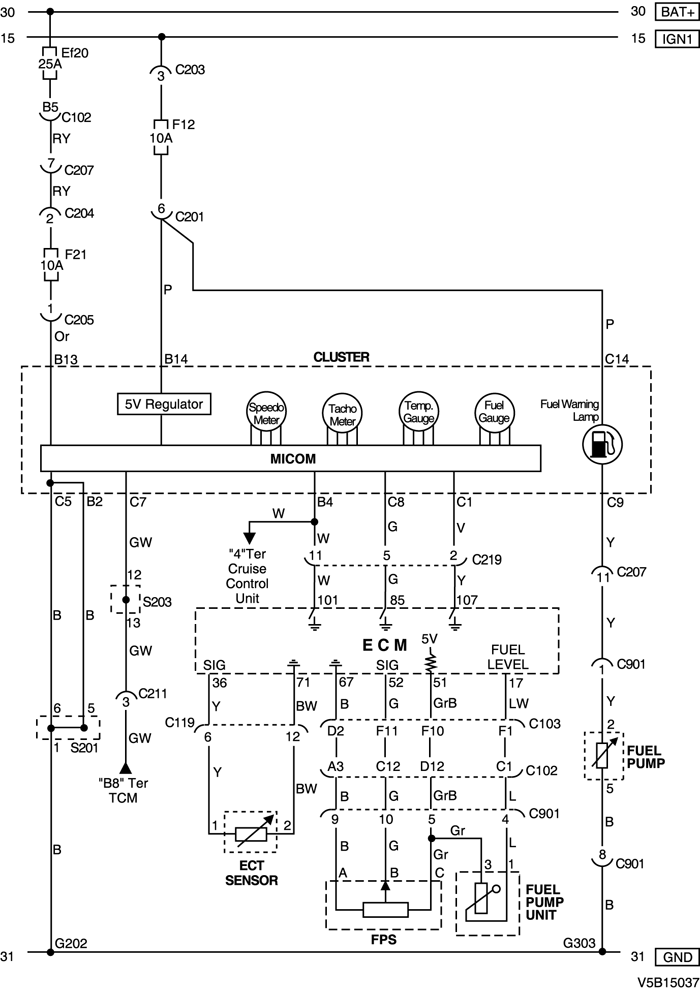

3) ЦЕПЬ СПИДОМЕТРА, ТАХОМЕТРА, УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА : sirius - d6
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С103 (контакт 68, черный)
Блок предохранителей в моторном отсеке - двигатель
Блок предохранителей в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 3, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С218 (контакт 18, белый)
Приборная панель - кузов
Нижняя часть пространства для ног пассажира
С219 (контакт 16, белый)
Двигатель - приборная панель (MR-140)
Нижняя часть пространства для ног пассажира
С901 (контакт 6, черный)
Кузов - топливный насос
Под задним сиденьем
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S203 (оранжев.)
Приборная панель
За аудиосистемой с правой стороны
G202
Приборная панель
За прикуривателем с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
Ж/П ТОПЛИВНЫЙ НАСОС
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.5L
s203 (ОРАНЖЕВ.) : 2.5L

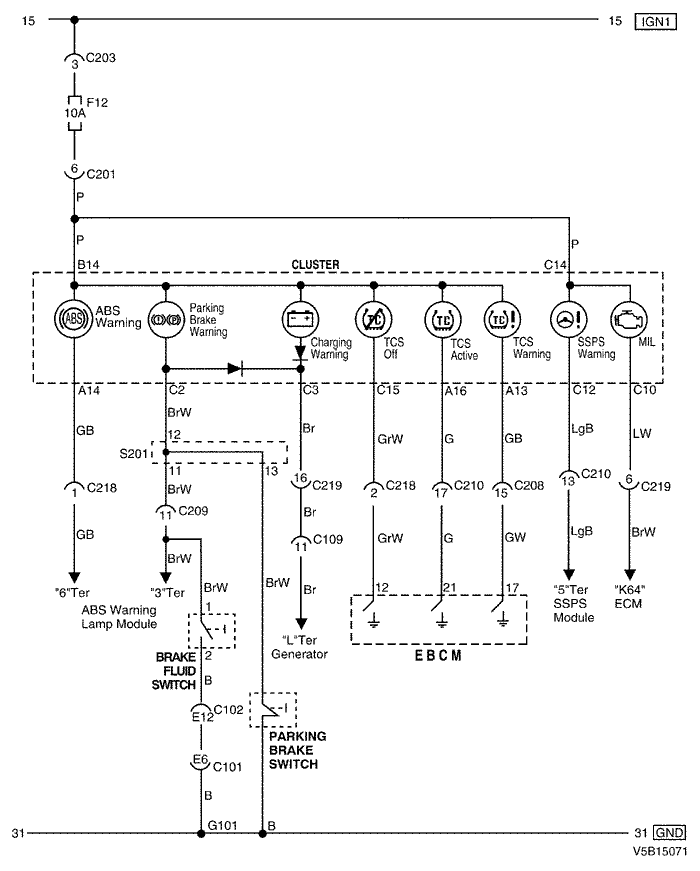

4) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (АБС, СТОЯНОЧНОГО ТОРМОЗА, ЗАРЯДКИ, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, РУЛЕВОГО МЕХАНИЗМА С ГИДРОУСИЛИТЕЛЕМ, ОБЕСПЕЧИВАЮЩИМ ПЕРЕМЕННОЕ УСИЛЕНИЕ В ЗАВИСИМОСТИ ОТ СКОРОСТИ, ИНДИКАЦИИ НЕИСПРАВНОСТИ) И АКТИВНОЙ ЛАМПЫ СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ : mr - 140 & sirius - d6
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 68, серый)
Блок предохранителей в моторном отсеке - передняя часть
Блок предохранителей в моторном отсеке
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С208 (контакт 16, желтый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С210 (контакт 23, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С218 (контакт 18, белый)
Приборная панель - кузов
Нижняя часть пространства для ног пассажира
С219 (контакт 16, белый)
Двигатель - приборная панель (MR-140)
Нижняя часть пространства для ног пассажира
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
G101
ПЕРЕДНЯЯ ЧАСТЬ
За левой фарой

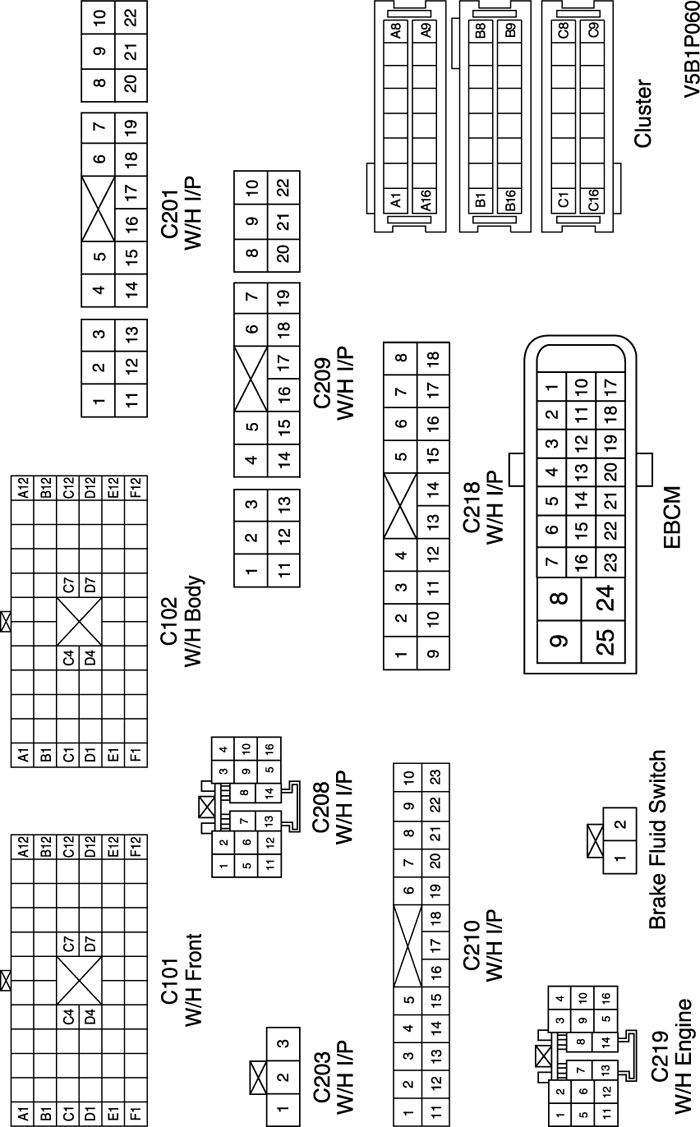

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s201 (ОРАНЖЕВ.) : 2.5L

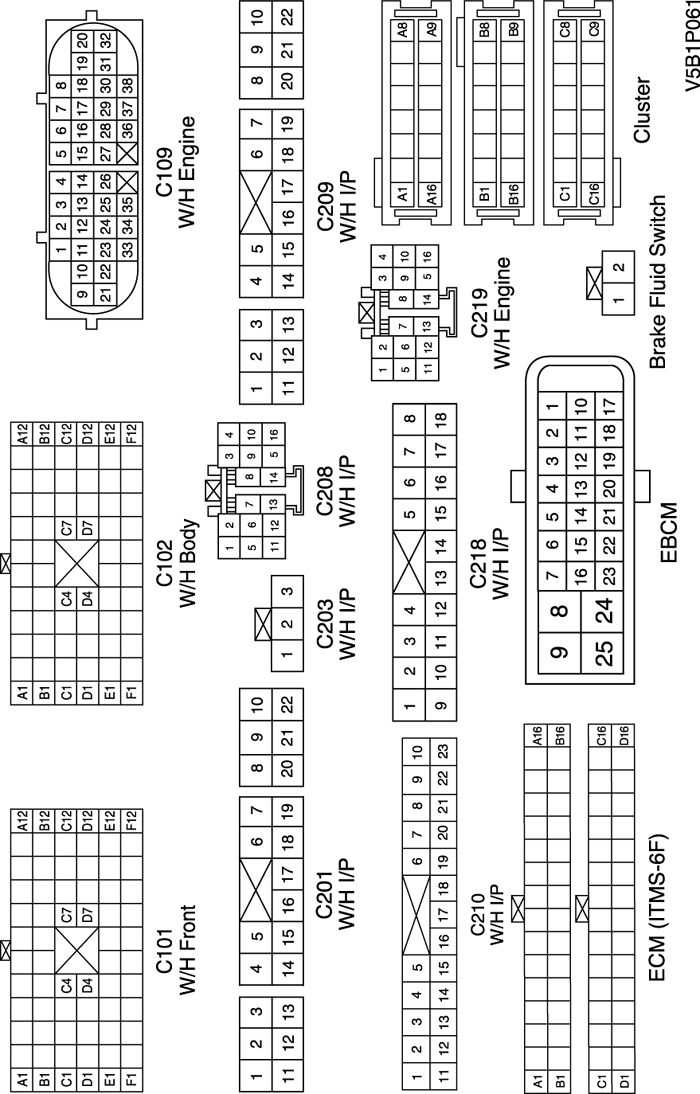

5) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (АБС, СТОЯНОЧНОГО ТОРМОЗА, ЗАРЯДКИ, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, РУЛЕВОГО МЕХАНИЗМА С ГИДРОУСИЛИТЕЛЕМ, ОБЕСПЕЧИВАЮЩИМ ПЕРЕМЕННОЕ УСИЛЕНИЕ В ЗАВИСИМОСТИ ОТ СКОРОСТИ, ИНДИКАЦИИ НЕИСПРАВНОСТИ) И АКТИВНОЙ ЛАМПЫ СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ : itms - 6f
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 68, серый)
Блок предохранителей в моторном отсеке - передняя часть
Блок предохранителей в моторном отсеке
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С208 (контакт 16, желтый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С210 (контакт 23, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С218 (контакт 18, белый)
Приборная панель - кузов
Нижняя часть пространства для ног пассажира
С219 (контакт 16, белый)
Контроллер ЭСУД - приборная панель(ITMS-6F)
Нижняя часть пространства для ног пассажира
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
G101
ПЕРЕДНЯЯ ЧАСТЬ
За левой фарой
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L

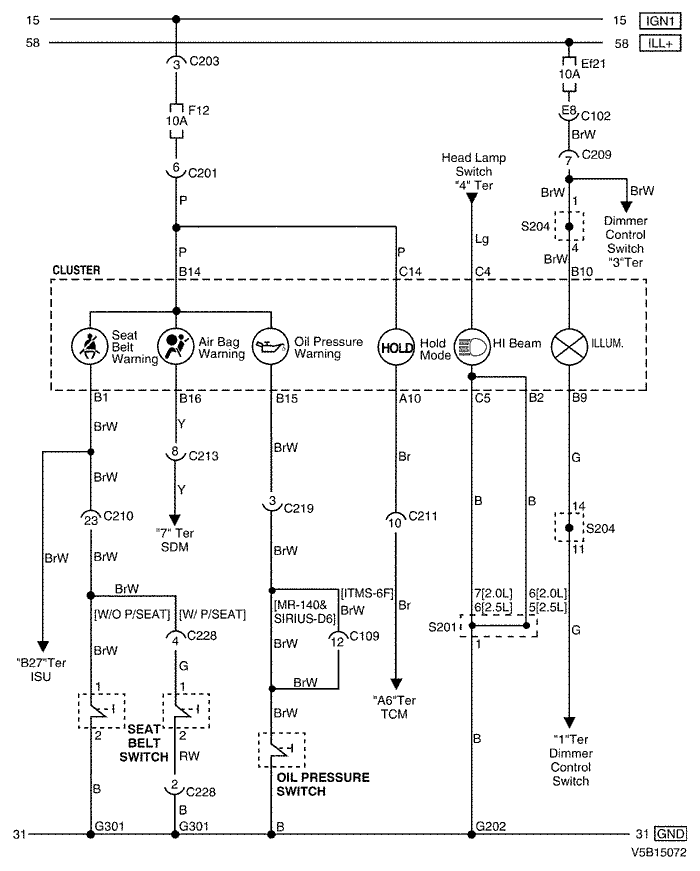

6) ЦЕПЬ ЛАМПЫ ПОДСВЕТКИ, КОНТРОЛЬНЫХ ЛАМП (РЕМНЕЙ БЕЗОПАСНОСТИ, ПОДУШКИ БЕЗОПАСНОСТИ, ДАВЛЕНИЯ МАСЛА), РЕЖИМА ПОДДЕРЖАНИЯ И ДАЛЬНЕГО СВЕТА ФАР
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С109 (контакт 38, черный)
Двигатель - контроллер ЭСУД
Над щитком передка с правой стороны в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С209 (контакт 22, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С210 (контакт 23, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С213 (контакт 8, белый)
Подушка безопасности - приборная панель
За цифровыми часами
С219 (контакт 16, белый)
Двигатель - приборная панель (MR-140)
Нижняя часть пространства для ног пассажира
С219 (контакт 16, белый)
Контроллер ЭСУД - приборная панель(ITMS-6F)
Нижняя часть пространства для ног пассажира
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S204 (красн.)
Приборная панель
За прикуривателем с левой стороны
G202
Приборная панель
За прикуривателем с левой стороны
G301
Кузов
Под панелью пола кузова при поперечине со стороны водителя
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s201 (ОРАНЖЕВ.) : 2.5L
s204 (КРАСН.) : 2.0L
s204 (КРАСН.) : 2.5L

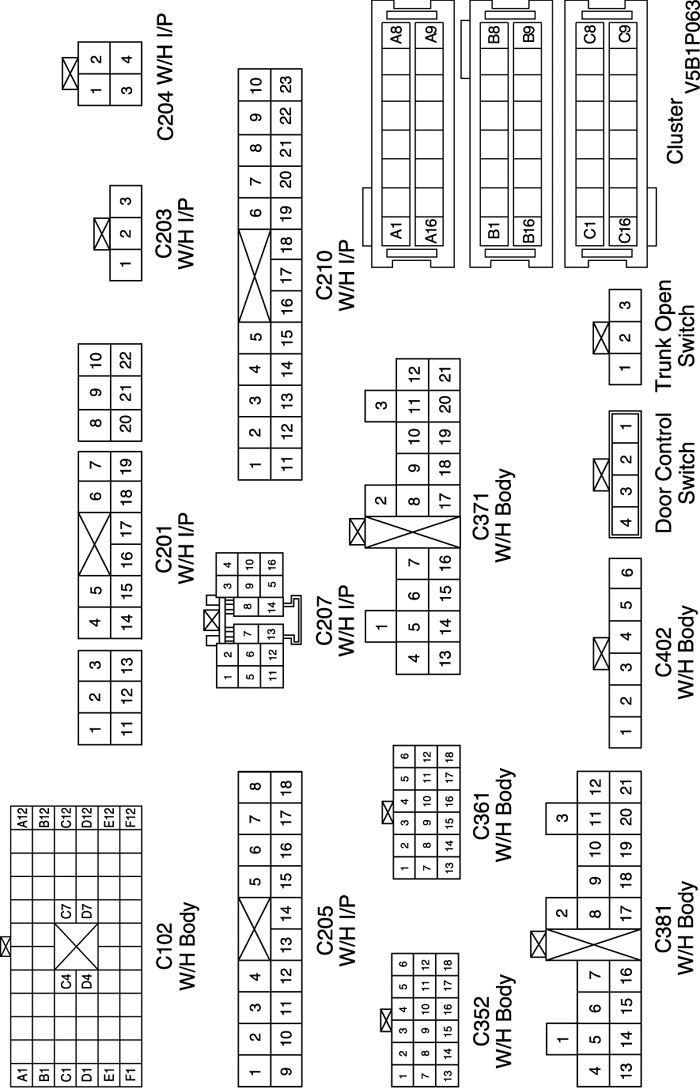

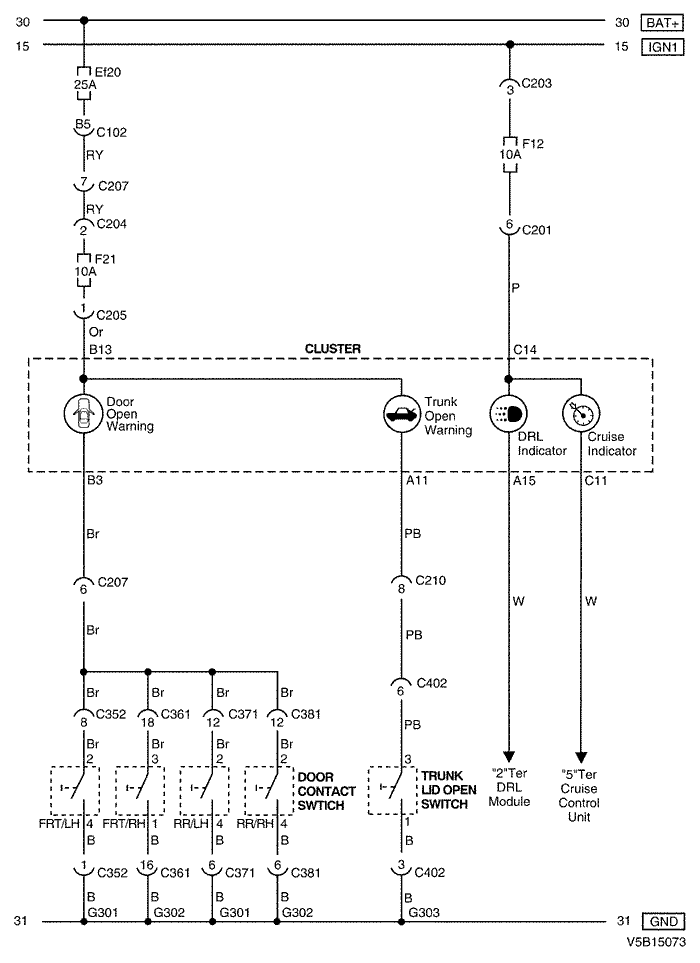

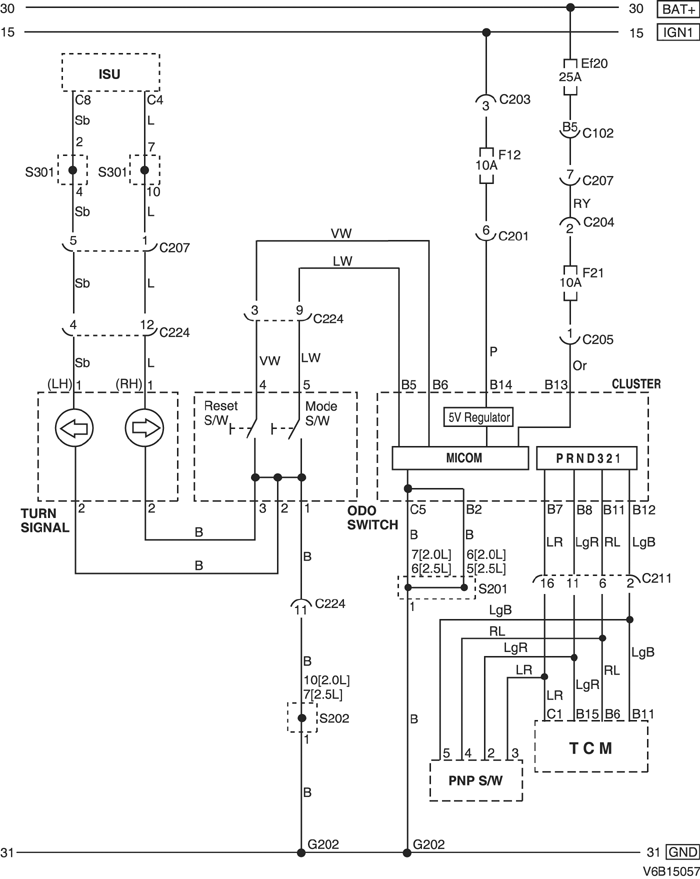

7) ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ (ОТКРЫТОЙ ДВЕРИ И БАГАЖНИКА) И ИНДИКАТОРА (ПРЕДУПРЕДИТЕЛЬНОГО СВЕТА ФАР И СИСТЕМЫ ПОДДЕРЖАНИЯ СКОРОСТИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 3, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С210 (контакт 23, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С352 (контакт 18, белый)
Кузов - передняя дверь, левая
Под передней стойкой со стороны водителя
С361 (контакт 18, белый)
Кузов - передняя дверь, правая
Под передней стойкой со стороны переднего пассажира
С371 (контакт 21, белый)
Задняя дверь, левая
Под левой средней стойкой
С381 (контакт 21, белый)
Задняя дверь, правая
Под правой средней стойкой
С402 (контакт 6, белый)
Кузов - крышка багажника
Нижняя часть задней панели с левой стороны
G301
Кузов
Под панелью пола кузова при поперечине со стороны водителя
G302
Кузов
Под панелью пола кузова при поперечине со стороны переднего пассажира
G303
Кузов
Под правой задней стойкой с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

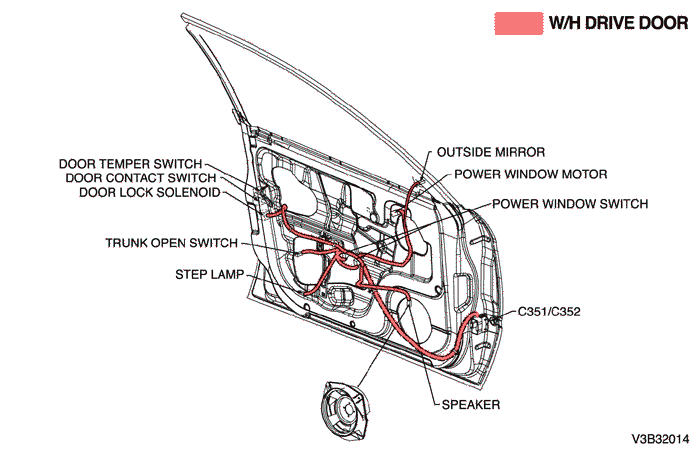

Ж/П ДВЕРЬ ВОДИТЕЛЯ

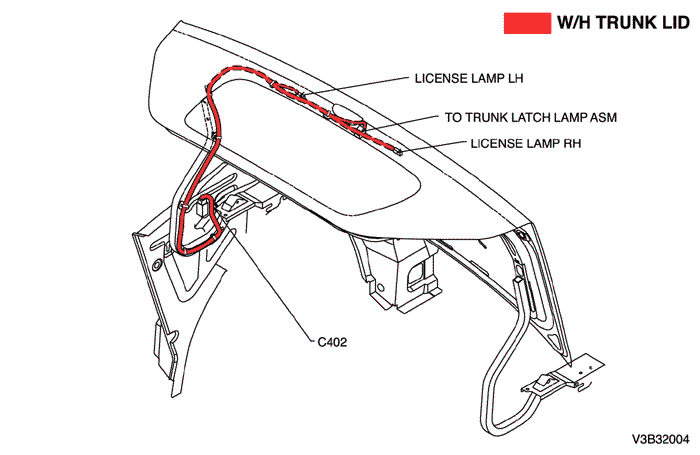

Ж/П КРЫШКА БАГАЖНИКА
8) ЦЕПЬ УКАЗАТЕЛЕЙ ПОВОРОТА, ПЕРЕКЛЮЧАТЕЛЯ СЧЕТЧИКА ПРОБЕГА И ПЕРЕКЛЮЧАТЕЛЯ ПАРКОВКИ/НЕЙТРАЛИ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
C102 (контакт 68, коричневый)
Блок предохранителей в моторном отсеке - кузов
Блок предохранителей в моторном отсеке
С201 (контакт 22, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С203 (контакт 3, серый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С204 (контакт 4, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С205 (контакт 3, белый)
Блок предохранителей на приборной панели - приборная панель
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
С207 (контакт 16, белый)
Приборная панель - кузов
Нижняя часть пространства для ног водителя
С211 (контакт 22, белый)
Приборная панель - контроллер КПП
Нижняя часть пространства для ног водителя
С224 (контакт 14, белый)
Приборная панель - счетчик пробега за одну поездку
За корпусом комбинации приборов
S201 (оранжев.)
Приборная панель
За коробкой реле приборной панели
S202 (оранжев.)
Приборная панель
Верхняя часть пространства для ног водителя с правой стороны
S301 (бесцветн.)
Кузов
За комбинацией приборов с правой стороны
G202
Приборная панель
За прикуривателем с левой стороны
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
г. КОНТАКТНАЯ КОЛОДКА
s201 (ОРАНЖЕВ.) : 2.0L
s201 (ОРАНЖЕВ.) : 2.5L
s202 (ОРАНЖЕВ.) : 2.0L
s202 (ОРАНЖЕВ.) : 2.5L
s301 (БЕСЦВЕТН.) : 2.0L
s301 (БЕСЦВЕТН.) : 2.5L
https://vnx.su/ 🛠 Руководства по ремонту и эксплуатации для автомобилей
