РАЗДЕЛ 9H

СИДЕНЬЯ

Внимание! Отсоедините провод от отрицательного вывода аккумулятора, прежде чем снимать или устанавливать какие-либо электрические устройства, а также в ситуации, когда есть возможность касания оголенных электрических контактов каким-либо инструментом или приспособлением. Отсоединение этого провода позволяет избежать травм и повреждения оборудования автомобиля. Кроме того, если не указано иное, зажигание должно находиться в положении LOCK.

ОПИСАНИЕ И РАБОТА

СИДЕНЬЯ

Важно: Не следует пытаться изменить расчетное положение сиденья посредством изменения расчетных элементов панели, крепящих регулятор к полу, а также элементов рамы, крепящих регулятор к сиденью. Изменение положения сидений может негативно повлиять на работу системы сидений.

Данный автомобиль оборудован одноместными передними сиденьями с независимыми регулируемыми подголовниками и задним нераздельным сиденьем для трех пассажиров. Подушки и спинки сидений имеют штампованные пенопластовые подкладки, которые облегают контуры всей рамы спинки в сборе и профилированный контур рамы подушки. Передние одноместные сиденья имеют регулировку наклона. Сиденье водителя имеет регулировку высоты и в качестве опции поясничный подпор.

ПОЯСНИЧНЫЙ ПОДПОР

Регулируемый поясничный подпор является опцией. Ручка регулировки, расположенная сбоку переднего сиденья, позволяет регулировать поясничный подпор, создавая при желании дополнительную опору в нижней части спины.

ИНСТРУКЦИИ ПО РЕМОНТУ

РАБОТЫ НА АВТОМОБИЛЕ

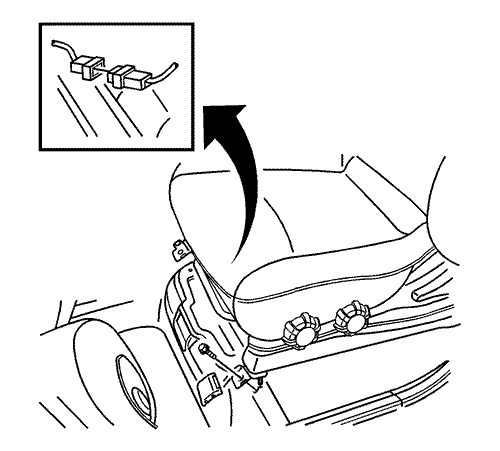

UAA9H010
Показать иллюстрациюПеревод текста в иллюстрациях


ПЕРЕДНЕЕ СИДЕНЬЕ

Процедура снятия и установки

  1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
  2. Снять пластмассовые колпачки, чтобы открыть доступ к болтам крепления задней части переднего сиденья к полу.
  3. Удалить болты.
  4. Замечания по установке
    Момент затяжки
    25 Н•м (18 lb-ft)

    Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

  5. Отсоединить электрический разъем от сиденья водителя.
  6. Снять сиденье.
  7. Установка производится в порядке, обратном снятию.

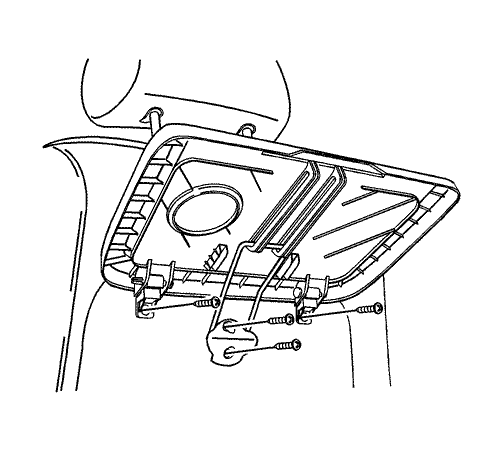

UAA9H020
Показать иллюстрациюПеревод текста в иллюстрациях


СПИНКА ПЕРЕДНЕГО СИДЕНЬЯ

Процедура снятия и установки

  1. Снять переднее сиденье с автомобиля. См. «Передние сиденья» в этом разделе.
  2. Снять винты.
  3. Снять опору спинки переднего сиденья.

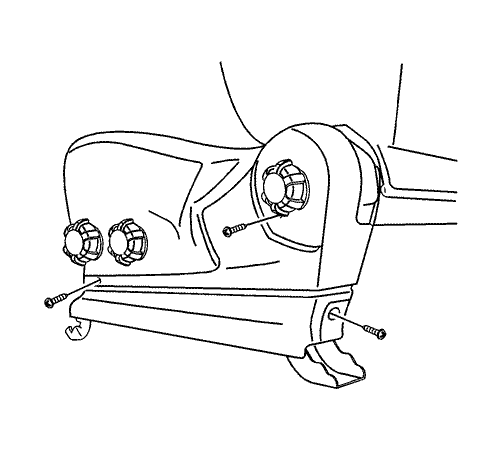

  4. UAA9H030
    Показать иллюстрациюПеревод текста в иллюстрациях


  5. Снять регулятор наклона.
  6. Снять винты.
  7. Снять внешний чехол переднего сиденья.

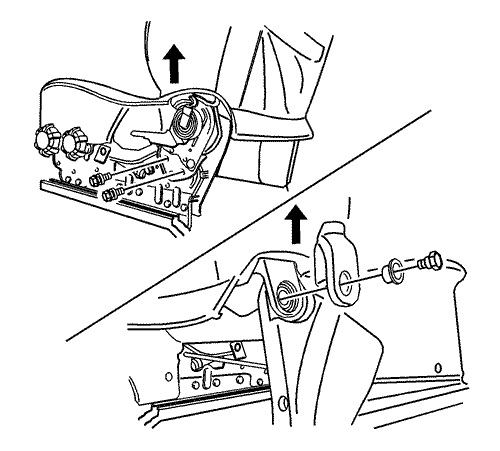

  8. UAA9H040
    Показать иллюстрациюПеревод текста в иллюстрациях


  9. Удалить болты.
  10. Замечания по установке
    Момент затяжки
    49 Н•м (36 lb-ft)

    Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

  11. Удалить втулку.
  12. Снять колпачок регулятора.
  13. Снять спинку переднего сиденья.
  14. Установка производится в порядке, обратном снятию.

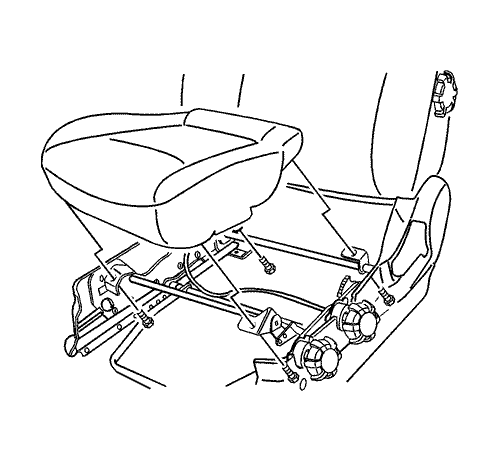

UAA9H050
Показать иллюстрациюПеревод текста в иллюстрациях


ПОДУШКА ПЕРЕДНЕГО СИДЕНЬЯ

Процедура снятия и установки

  1. Снять переднее сиденье с автомобиля. См. «Передние сиденья» в этом разделе.
  2. Удалить болты.
  3. Замечания по установке
    Момент затяжки
    24 Н•м (18 lb-ft)

    Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

  4. Снять подушку переднего сиденья с направляющих сиденья.
  5. Установка производится в порядке, обратном снятию.


UAA9H060
Показать иллюстрациюПеревод текста в иллюстрациях

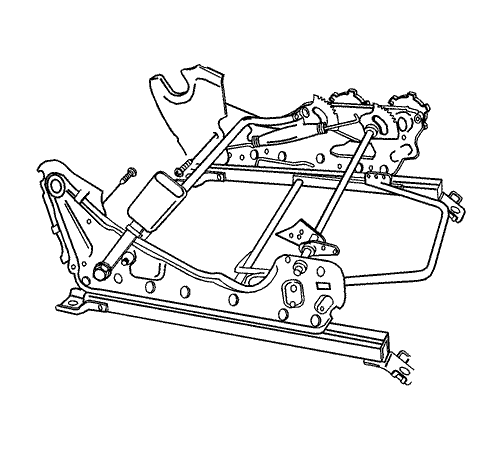

НАПРАВЛЯЮЩАЯ ПЕРЕДНЕГО СИДЕНЬЯ

Процедура снятия и установки

  1. Снять переднее сиденье с автомобиля. См. «Передние сиденья» в этом разделе.
  2. Снять спинку переднего сиденья. См. "Спинка переднего сиденья" в этом разделе.
  3. Снять подушку переднего сиденья. См. "Подушка переднего сиденья" в этом разделе.
  4. Снять винты.
  5. Снять крышку с направляющей.
  6. Снять направляющую переднего сиденья.
  7. Установка производится в порядке, обратном снятию.


UAA9H070
Показать иллюстрациюПеревод текста в иллюстрациях

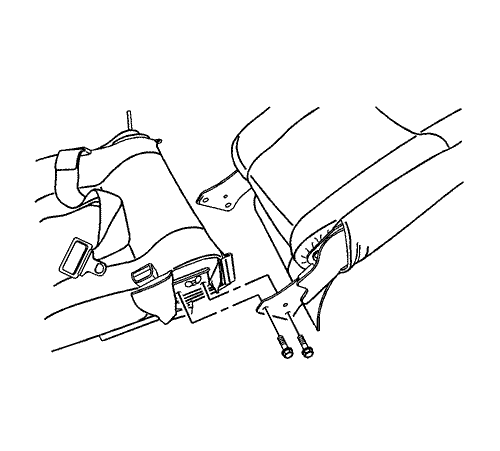

ПОДУШКА ЗАДНЕГО СИДЕНЬЯ

Процедура снятия и установки

  1. Снимите заднее сиденье.


  2. UAA9H080
    Показать иллюстрациюПеревод текста в иллюстрациях


  3. Удалить болты.
  4. Замечания по установке
    Момент затяжки
    45 Н•м (36 lb-ft)

    Примечание: Непосредственный контакт разнородных металлов может привести к быстрой коррозии. Во избежание преждевременной коррозии используйте надлежащий крепеж.

  5. Снимите подушку заднего сиденья.
  6. Установка производится в порядке, обратном снятию.


UAA9H007
Показать иллюстрациюПеревод текста в иллюстрациях


ЧЕХЛЫ СИДЕНИЙ

Процедура снятия и установки

  1. Снять спинку сиденья и/или подушку. См. "Подушка переднего сиденья". "Спинка переднего сиденья" в этом разделе.
  2. Извлечь пружинные кольца из спинки сиденья и/или из подушки.
  3. Снять чехол со спинки сиденья и/или подушки.
  4. Установка производится в порядке, обратном снятию.

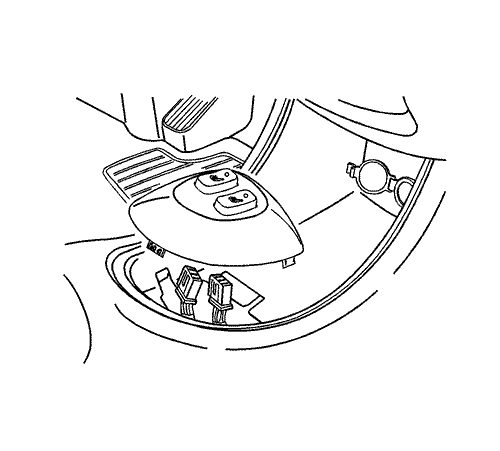

UAA9H090
Показать иллюстрациюПеревод текста в иллюстрациях


ВЫКЛЮЧАТЕЛЬ КОВРИКОВ С ПОДОГРЕВОМ

Процедура снятия и установки

  1. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
  2. Снять крышку выключателя ковриков с подогревом.
  3. Отсоединить электрический разъем выключателя ковриков с подогревом.
  4. Установка производится в порядке, обратном снятию.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ПРОГРАММА
n•m
фунт-фут
фунт-дюйм
Болты передних сидений
49
36
-
Болты подушек передних сидений
24
18
-
Болты подушки заднего сиденья
45
33
-
Болты крепления сиденья к полу
25
18
35

ПРИНЦИПИАЛЬНЫЕ И МОНТАЖНЫЕ СХЕМЫ

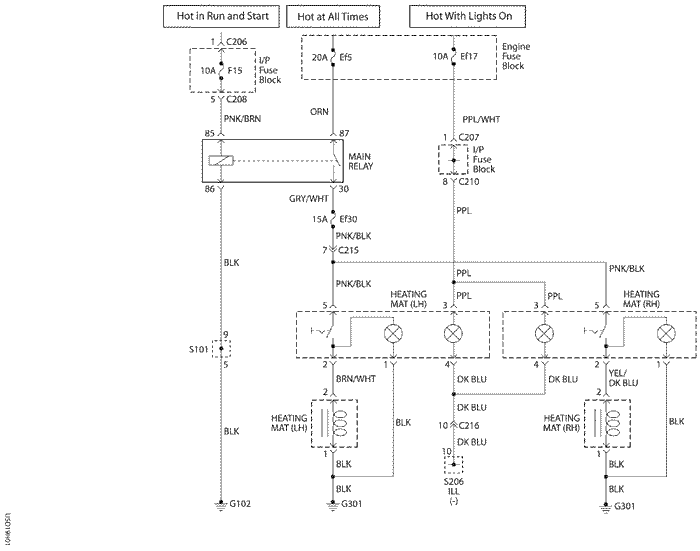

ПРОВОДКА ПОДОГРЕВА КОВРИКОВ (mr-140 и itms-6f)


U5D19H01
Показать иллюстрациюПеревод текста в иллюстрациях

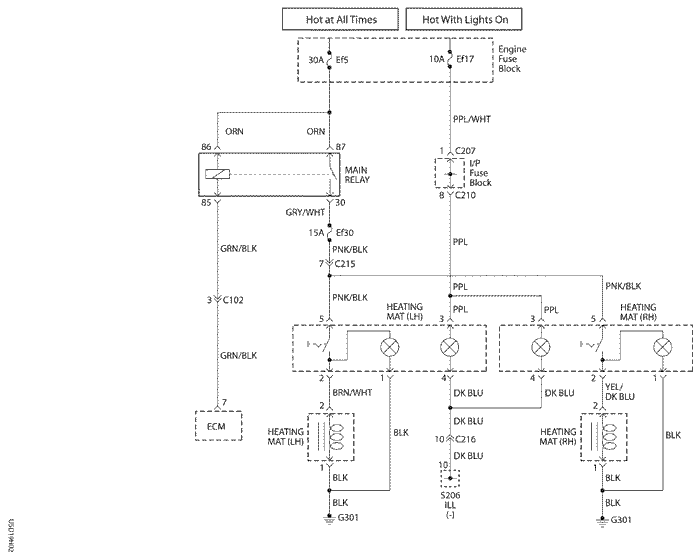

ПРОВОДКА ПОДОГРЕВА КОВРИКОВ (sirius-d4)


U5D19H02
Показать иллюстрациюПеревод текста в иллюстрациях


СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ


A109G029
Показать иллюстрациюПеревод текста в иллюстрациях


Съемник обивки km-475-b
