Электрическая схема 30. ЦЕПЬ ОБОГРЕВАЮЩЕГО МАТА
30. ЦЕПЬ ОБОГРЕВАЮЩЕГО МАТА

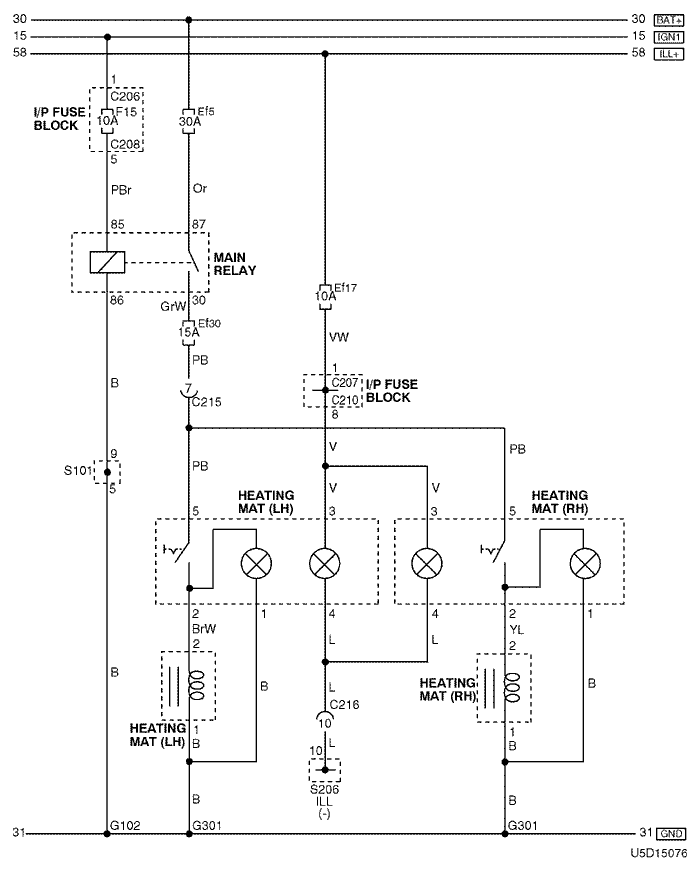

1) mr-140 И itms-6f
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
C206 (контакт 3, коричневый) | Блок предохранителей на приборной панели - приборная панель | Передняя часть блока предохранителей на приборной панели |
С207 (контакт 22, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
С208 (контакт 14, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
С210 (контакт 18, белый) | Блок предохранителей на приборной панели - пол | За блоком предохранителей на приборной панели |
С215 (контакт 16, белый) | Пол - передняя часть | Под блоком предохранителей на приборной панели |
С216 (контакт 22, белый) | Пол - приборная панель | Под блоком предохранителей на приборной панели |
S101 (бел.) | ПЕРЕДНЯЯ ЧАСТЬ | Внутренняя сторона блока предохранителей в моторном отсеке |
S206 (фиолетов.) | Приборная панель | За вещевым ящиком с левой стороны |
G102 | ПЕРЕДНЯЯ ЧАСТЬ | За левой фарой |
G301 | Пол | Под полом в салоне автомобиля |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s101 (itms-6f)
s101 (mr-140)
s206

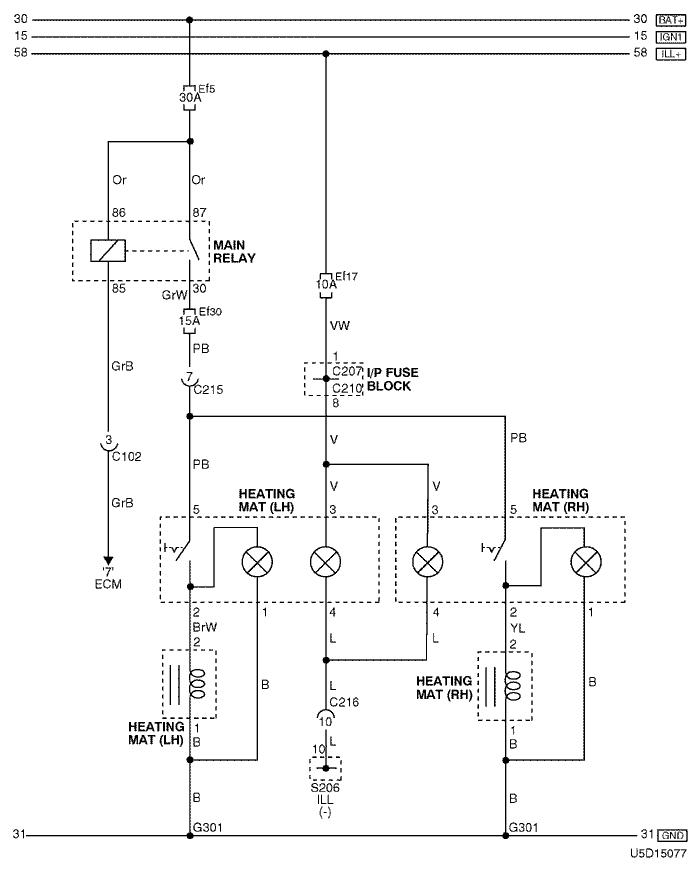

2) sirius d4
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
С102 (контакт 16, черный) | Двигатель - передняя часть кузова | За левой фарой |
С207 (контакт 22, белый) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
С210 (контакт 18, белый) | Блок предохранителей на приборной панели - пол | За блоком предохранителей на приборной панели |
С215 (контакт 16, белый) | Пол - передняя часть | Под блоком предохранителей на приборной панели |
С216 (контакт 22, белый) | Пол - приборная панель | Под блоком предохранителей на приборной панели |
S206 (фиолетов.) | Приборная панель | За вещевым ящиком с левой стороны |
G301 | Пол | Под полом в салоне автомобиля |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s206
