Электрическая схема 18. ЦЕПЬ СИСТЕМЫ ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ ДВЕРЕЙ
18. ЦЕПЬ СИСТЕМЫ ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ ДВЕРЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
C209 (контакт 1, бесцветный) | Блок предохранителей на приборной панели - передняя часть | За блоком предохранителей на приборной панели |
С211 (контакт 12, белый) | Блок предохранителей на приборной панели - пол | За блоком предохранителей на приборной панели |
С216 (контакт 22, белый) | Пол - приборная панель | Под блоком предохранителей на приборной панели |
С351 (контакт 29, белый) | Пол - дверь водителя | Внутренняя сторона левой передней стойки |
С361 (контакт 29, белый) | Пол - дверь пассажира | Внутренняя сторона правой передней стойки |
С371 (контакт 11, белый) | Пол - задняя левая дверь | Внутренняя сторона левой средней стойки |
С381 (контакт 11, белый) | Пол - задняя правая дверь | Внутренняя сторона правой средней стойки |
С401 (контакт 10, белый) | Задняя дверь - пол | За боковым стеклом в задней части кузова |
С404 (контакт 8, белый) | Задняя дверь - задняя дверь, допол. | С левой стороны под задней дверью за задним фонарем |
S301 (черн.) | Пол | Под панелью поперечины со стороны водителя |
G205 | Пол | За блоком предохранителей на приборной панели |
G401 | Пол | С левой стороны багажного отсека под задним фонарем |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

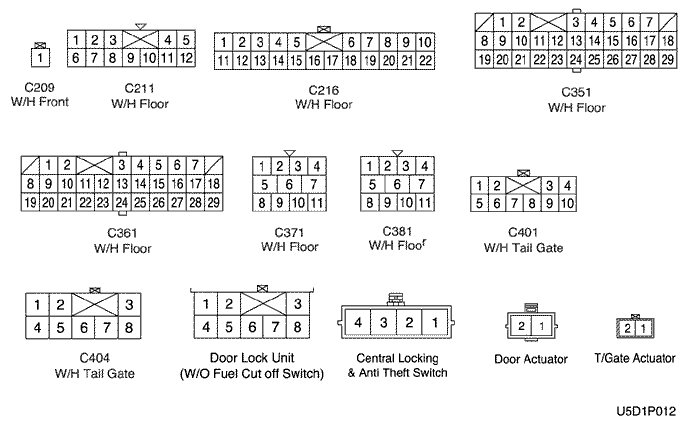

г. КОНТАКТНАЯ КОЛОДКА
s301
