Электрическая схема 2005 matiz 8. ЦЕПЬ ФАР И КОРРЕКТОРА ФАР

MATIZ

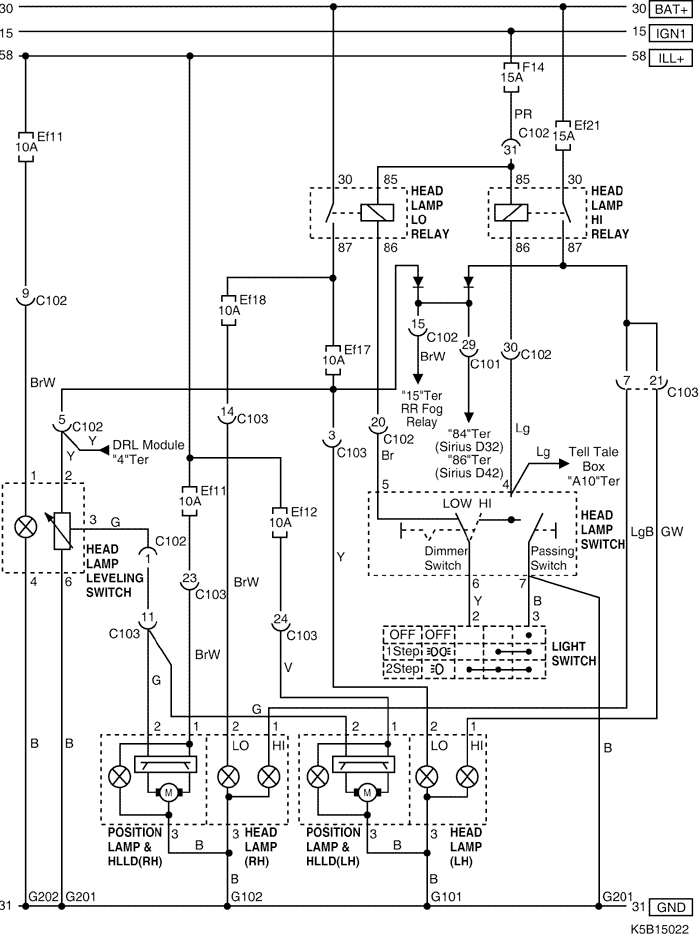

8. ЦЕПЬ ФАР И КОРРЕКТОРА ФАР

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 32, черный)	Двигатель - блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С102 (контакт 32, серый)	Приборная панель - блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
C103 (контакт 32, коричневый)	Передняя часть кузова - блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
G101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
G102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
G201	Приборная панель	Под левой передней стойкой
G202	Приборная панель	Под напольной консолью

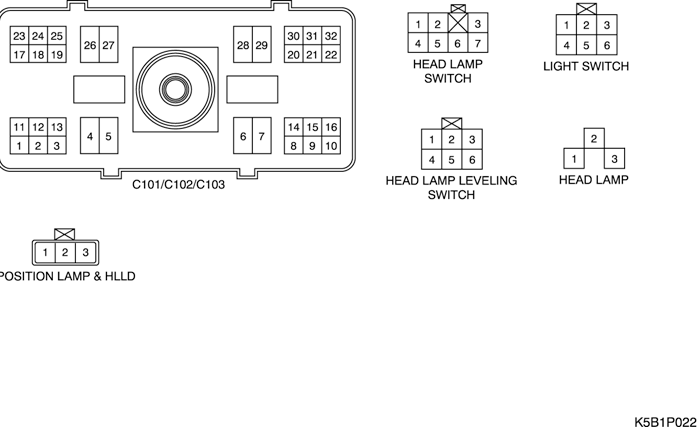

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

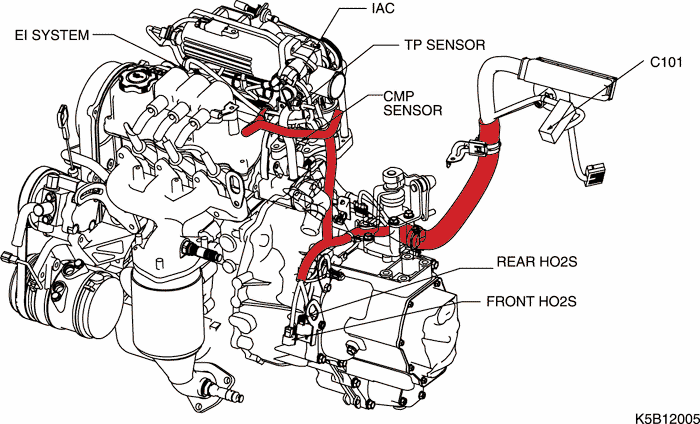

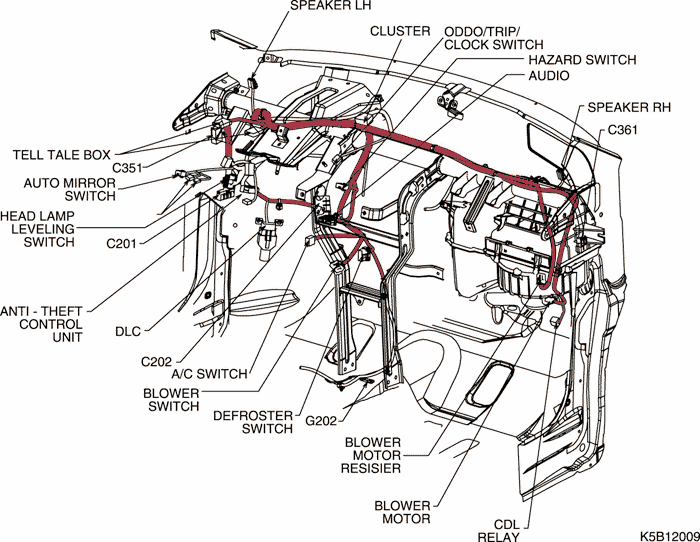

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
