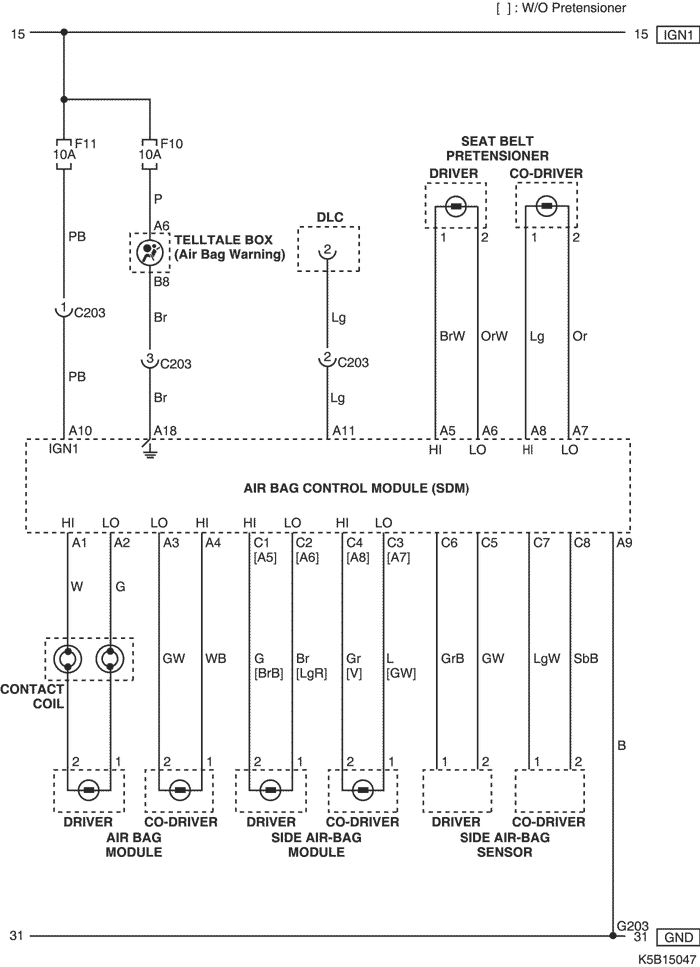

Электрическая схема 2005 matiz 26. ЦЕПЬ ПОДУШКИ БЕЗОПАСНОСТИ (МОДУЛЬ ДАТЧИКОВ И ДИАГНОСТИКИ)
26. ЦЕПЬ ПОДУШКИ БЕЗОПАСНОСТИ (МОДУЛЬ ДАТЧИКОВ И ДИАГНОСТИКИ)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С203 (контакт 3, белый) | Модуль датчиков и диагностики - приборная панель | За аудиосистемой |
| G203 | Подушка безопасности | Под напольной консолью |

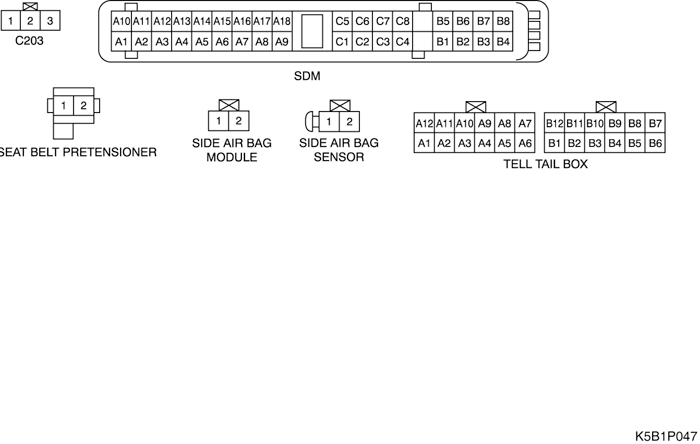

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

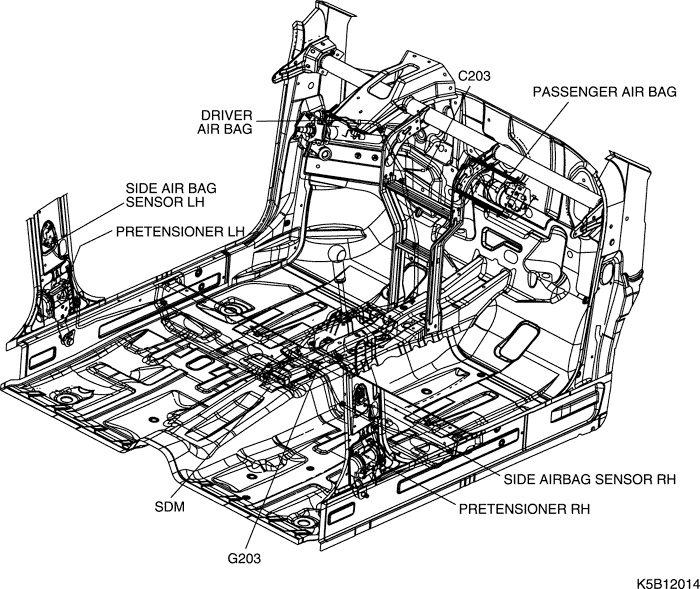

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
