Электрическая схема 2005 matiz 20. ЦЕПЬ СИСТЕМЫ ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ ДВЕРЕЙ
20. ЦЕПЬ СИСТЕМЫ ЦЕНТРАЛЬНОЙ БЛОКИРОВКИ ДВЕРЕЙ

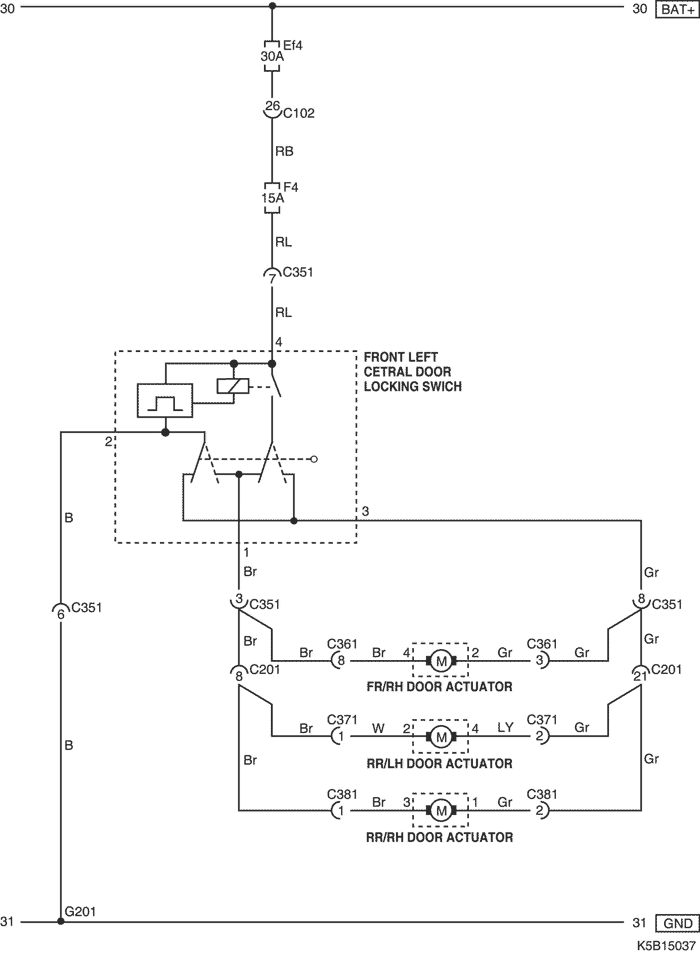

1) БЕЗ УПРАВЛЕНИЯ ПРОТИВОУГОННОЙ СИСТЕМЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Приборная панель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С351 (контакт 8, белый) | Приборная панель - передняя левая дверь | Под левой передней стойкой |
| С361 (контакт 8, белый) | Приборная панель - передняя правая дверь | Под правой передней стойкой |
| С371 (контакт 6, белый) | Пол - задняя левая дверь | Под левой средней стойкой |
| С371 (контакт (2), белый) | (Контакт 2 : без электрического стеклоподъемника) |
| С381 (контакт 6, белый) | Пол - задняя правая дверь | Под правой средней стойкой |
| С381 (контакт (2), белый) | (Контакт 2 : без электрического стеклоподъемника) |
| G201 | Приборная панель | Под левой передней стойкой |

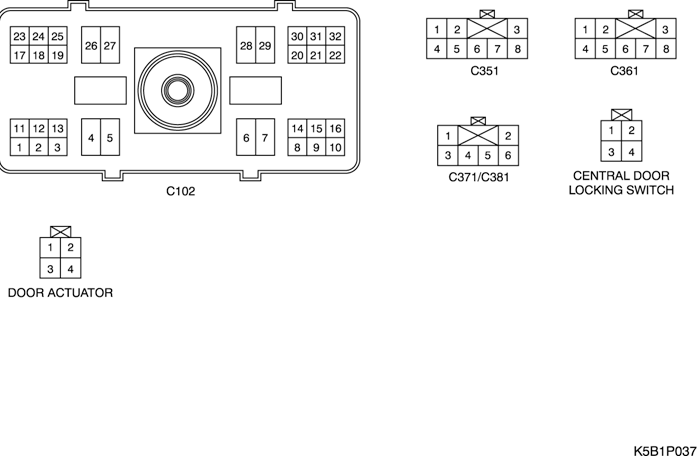

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

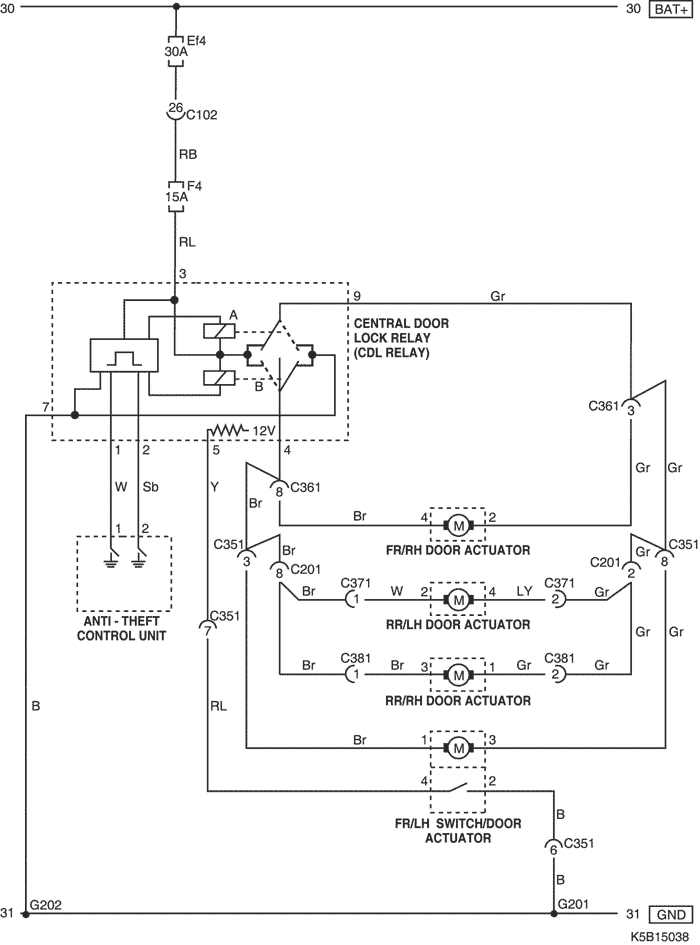

2) С УПРАВЛЕНИЕМ ПРОТИВОУГОННОЙ СИСТЕМЫ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Приборная панель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 26, белый) | Приборная панель - пол | Левая часть пространства для ног водителя |
| С351 (контакт 8, белый) | Приборная панель - передняя левая дверь | Под левой передней стойкой |
| С361 (контакт 8, белый) | Приборная панель - передняя правая дверь | Под правой передней стойкой |
| С371 (контакт 6, белый) | Пол - задняя левая дверь | Под левой средней стойкой |
| С371 (контакт (2), белый) | (Контакт 2 : без электрического стеклоподъемника) |
| С381 (контакт 6, белый) | Пол - задняя правая дверь | Под правой средней стойкой |
| С381 (контакт (2), белый) | (Контакт 2 : без электрического стеклоподъемника) |
| G201 | Приборная панель | Под левой передней стойкой |
| G202 | Приборная панель | Под напольной консолью |

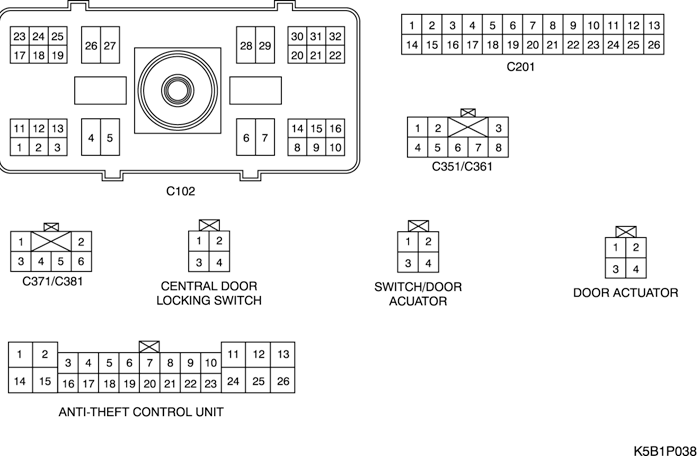

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
