Электрическая схема 2005 matiz 17. ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ

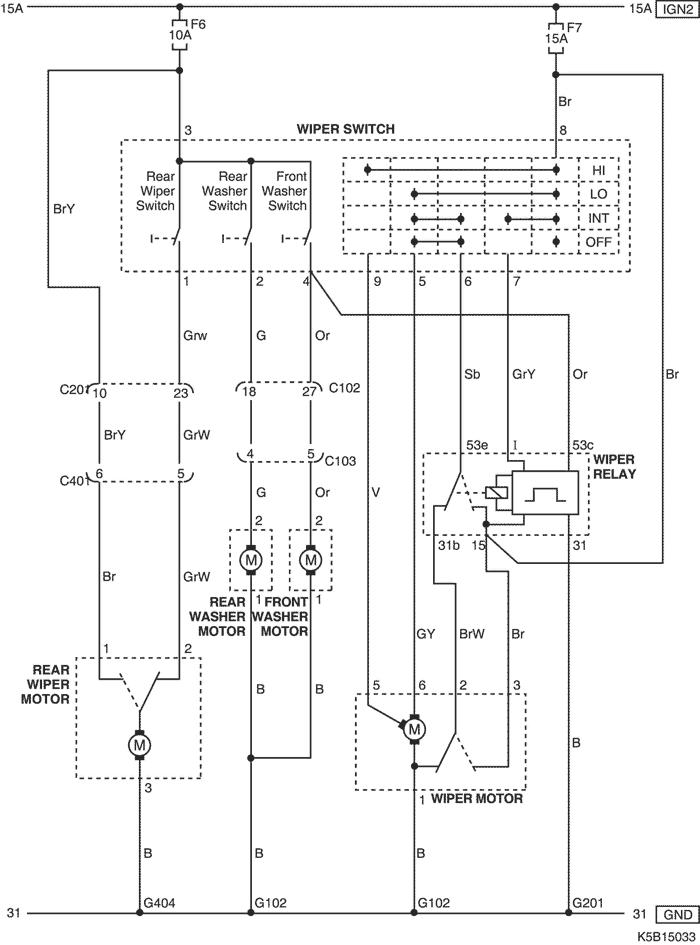

17. ЦЕПЬ СТЕКЛООЧИСТИТЕЛЕЙ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) | СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| С102 (контакт 32, серый) | Приборная панель - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| C103 (контакт 32, коричневый) | Передняя часть кузова - блок предохранителей в моторном отсеке | Блок предохранителей в моторном отсеке |
| С201 (контакт 26, белый) | Приборная панель - пол | Левая часть пространства для ног водителя |
| С401 (контакт 6, белый) | Задняя дверь - пол | В задней части багажника с левой стороны |
| G102 | ПЕРЕДНЯЯ ЧАСТЬ | За правой фарой |
| G201 | Приборная панель | Под левой передней стойкой |
| G404 | Задняя дверь | Под двигателем заднего стеклоочистителя |

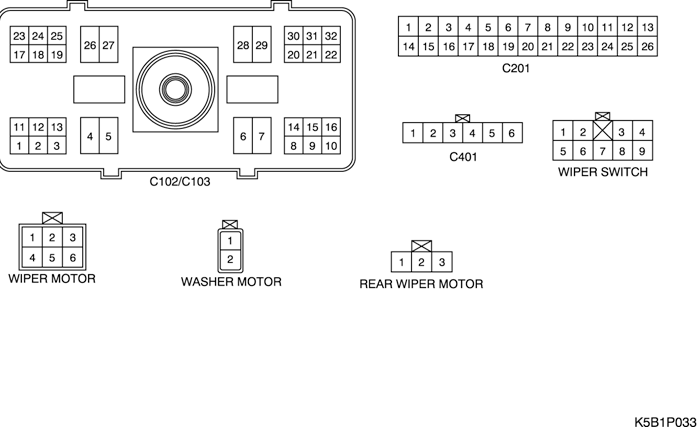

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

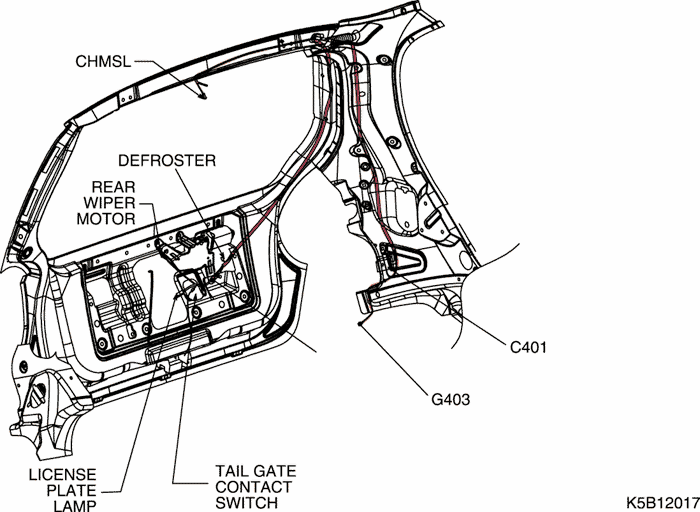

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
