Новая Skoda Yeti современный компактный автомобиль класса SUV, который дополняет программу выпуска фирмы Skoda Auto пятый модельным рядом. Пятидверный автомобиль длиной 4,2 м отличается очень резвой динамикой и высоким запасом прочности в сочетании со стильной внешностью. Под капотом Yeti находятся исключительно турбированные силовые агрегаты из числа предлагаемых 2 бензиновых и 3 дизельных двигателей. Все двигатели отличаются низким расходом топлива и низкими вредными выбросами. И, разумеется, можно выбрать версию SUV версии 4x4, которая, кроме этого, имеет выдающиеся параметры проходимости и высокую тягу.

Конструкция кузова
При разработке кузова Skoda Yeti в центре внимания находились прежде всего комфорт, высокая степень безопасности пассажиров и динамические свойства. Кроме того, при разработке кузова Skoda Yeti одной из главных целей было достижение оптимальных свойств автомобиля как в дорожном транспортном потоке, так и при движении вне дорог. Разработка и конструирование выполнялось на базе современных математических расчётов и моделей, что позволило оптимизировать профиль кузова, который при сравнительно малом весе обеспечивает высокую жёсткость.

Модульная концепция днища
В модульной концепции днища на Skoda Yeti оптимально сочетаются несколько соответствующих концепций кузова, которые уже применяются в концерне VW. Передняя часть в модульной концепции и центральный модуль взяты от автомобиля Skoda Octavia II. Задняя часть в модульной концепции происходит от модели VW Golf 5 поколения в исполнении 4 Motion. Все другие детали модульной концепции сконструированы специально для Skoda Yeti.
• За счёт использования высокопрочной стали достигнута очень высокая жёсткость кузова, главным образом области салона, за счёт чего значительно повышена пассивная безопасность пассажиров
• Детали салона, для которых при аварии велика вероятность контакта с телом пассажира, своими свойствами обеспечивают максимально возможную защиту от травм (напр. передняя панель, обивка дверей или стойка B)
• Прогрессивно-нелинейная характеристика деформации передней и задней части автомобиля гарантируют оптимальность процесса деформирования кузова таким образом, что энергия поглощается в высшей степени эффективно
• Конструкция передних дверей с тремя распорками и задних дверей с одной распоркой имеет повышенную жёсткость и при боковом ударе может поглотить большое количество энергии
• Крепкая конструкция порогов и стоек обеспечивает высокую прочность и жёсткость
• Пороги дверей впереди, в основании стойки B, усилены для повышения жёсткости
Для кузова модели Yeti в больших количествах применялась высокопрочная сталь, которую по допустимым пределам деформирования можно разделить на несколько групп.

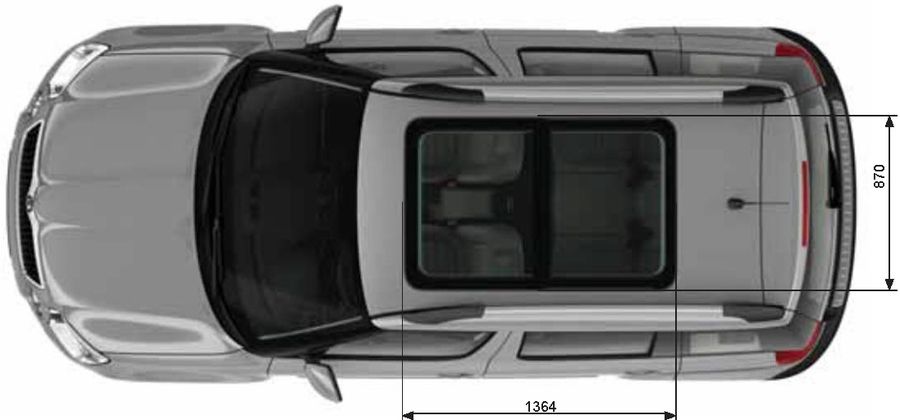

Панорамный подъёмно-сдвижной люк Skoda Yeti в специальной комплектации

Панорамный подъёмно-сдвижной люк Skoda Yeti в специальной комплектации может иметь панорамный подъёмно-сдвижной люк. Этот элегантный элемент подчёркивает воздушность и вместительность салона и отражает новейшую тенденцию в автомобильной отрасли. Панорамный подъёмно-сдвижной люк с электроприводом состоит из двух стеклянных панелей. Передняя подвижная панель может откидываться или сдвигаться назад, за счёт чего возникает большое открытое пространство над сиденьем водителя и переднего пассажира. Задняя часть жёстко встроена в раму крыши и неподвижна.
Для обеспечения оптимального комфорта в салоне, в том числе по климату, обе части панорамного люка сделаны из тонированного стекла с низким светопропусканием (около 12 %) и теплопроницаемостью (около 10 %). К другим элементам, способствующим повышению комфорта в салоне, относится солнцезащитная шторка с электроприводом, позволяющая закрывать панорамный люк по всей длине. Переключатели управления подвижной панелью панорамного люка и солнцезащитной шторкой встроены в передний потолочный плафон.

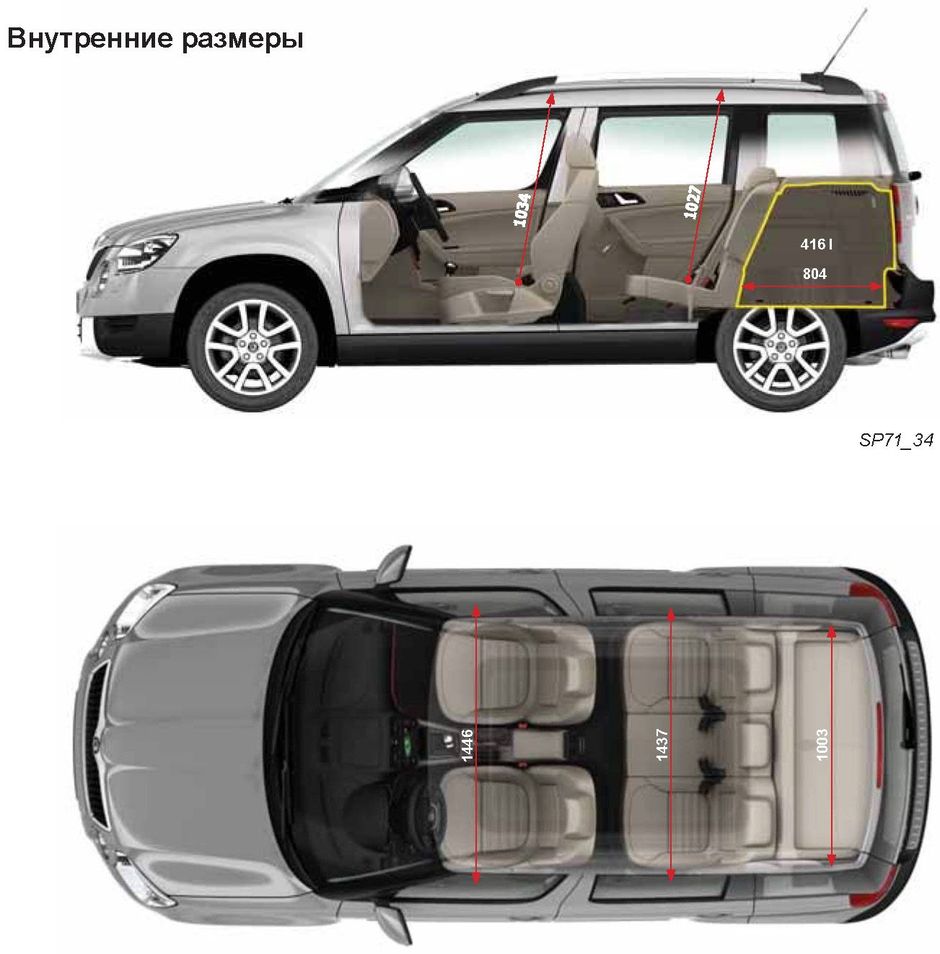

Шкода Йети 2009-2014 внутренние размеры салона (interior dimensions Skoda Yeti)Габаритные размеры Шкода Йети 2009-2014 (dimensions) габариты Skoda Yeti

Основные технические характеристики (General technical specifications) Skoda Yeti 2010 с мотором 1.8 литра, полный привод 4x4

Спецификация / Specs Данные
Габариты (мм/mm) и масса (кг/kg) / Dimensions and Weight
1 Длина / Length 4223
2 Ширина (без/с зеркалами) / Width 1731/1956
3 Высота (загружен/пустой) / Height 1671
4 Колёсная база / Wheelbase 2578
5 Дорожный просвет (клиренс) / Ground clearance 155
6 Снаряжённая масса / Total (curb) weight 1505
Полная масса / Gross (max.) weight 2105
Двигатель / Engine
7 Тип / Engine Type, Code Бензиновый, жидкостного охлаждения, четырехтактный, CDAA
8 Количество цилиндров / Cylinder arrangement: Total number of cylinders, of valves 4-цилиндровый, рядный, 16V, DOHC с верхним расположением двух распредвалов
9 Диаметр цилиндра / Bore 82.5 мм
10 Ход поршня / Stroke 84.2 мм
11 Объём / Engine displacement 1798 см³
12 Система питания / Fuel supply, Aspiration Непосредственный впрыск топлива TSI Bosch Motronic MED 17.5
Турбонагнетатель Wastegate и охлаждение наддувочного воздуха
13 Степень сжатия / Compression ratio 9.6:1
14 Максимальная мощность / Max. output power kW (HP) at rpm 118 кВт (160 л.с.) при 4500-6200 об/мин
15 Максимальный крутящий момент / Max. torque N·m at rpm 250 Нм при 1500-4500 об/мин
Трансмиссия / Transmission
16 Сцепление / Clutch type Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа
17 КПП / Transmission type 02Q (MQ 350-6A) МКПП 6 шестиступенчатая механическая, двухвальная, с синхронизаторами на всех передачах переднего хода

О Книге

  • Название: Škoda Yeti программа самообучения - Знакомство с автомобилем
  • Бензиновые двигатели: CBZB TSI 1.2 л (1197 см³) 105 л.с./77 кВт, CAXA 1.4 л TSI (1390 см³) 122 л.с./90 кВт, CDAB/CDAA TSI 1.8 л (1798 см³) 152-160 л.с./112-118 кВт и дизельными CAYC 1.6 л TDI (1598 см³) 105 л.с./77 кВт, CFHA/CFHF/CBDB/CFHC/CEGA 2.0 л TDI (1968 см³) 110-140-170 л.с./81-103-125 кВт
  • Выпуск с 2009 года
  • Серия: «Service and Repair Manual»
  • Год издания: 2009
  • Автор: Коллектив авторов
  • Издательство: «ŠKODA AUTO a.s.»
  • Формат: PDF
  • Страниц в книге: 92 - две части
  • Размер: 18.37 МБ
  • Язык: Русский
  • Количество электросхем: 1

Skoda Yeti (Typ 5L) программа самообучения - обзор конструкции с бензиновыми двигателями: CBZB TSI 1.2 л, CAXA TSI 1.4 л, CDAB/CDAA TSI 1.8 л и дизельными CAYC TDI 1.6 л, TDI 2.0 л Шкода Йети с 2009
